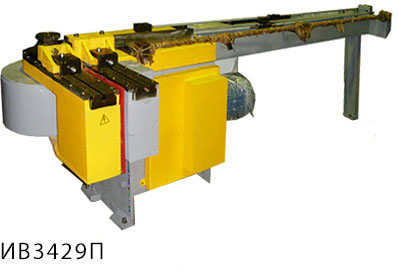

ИВ 3429П Машина гибочная
НАЗНАЧЕНИЕ:
Предназначен для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 320 (до 500 за отдельную плату) мм.
ОСОБЕННОСТИ:
В настоящее время для трубогибочного станка модели ИВ3429П используется схема управления двигателем через частотный привод, который позволяет управлять процессом гибки «плавно», на разных скоростях гиба, с большой точностью отработки заданных параметров. Точность выполнения угла гиба 0,3-0,5 градуса. Пульт управления на базе контроллера с ЖКИ-индикатором имеет более расширенное «меню» пользователя: «Ручной» и «Автоматический» режимы работы, режим работы по «Программе» - по заданной программе последовательных гибов (до 8 программ с 8 углами гиба в каждой).
- Оснащен электронным блоком управления с возможностью программирования угла гиба. Пульт управления на базе контроллера с ЖКИ-индикатором имеет более расширенное «меню» пользователя: «Ручной» и «Автоматический» режимы работы, режим работы по «Программе» - по заданной программе последовательных гибов - 8 программ до 8 гибов в каждой программе. Точность выполнения угла гиба 0,3-0,5 градуса;
- По просьбе заказчика может быть установлен частотный привод, дающий возможность регулировать скорость гиба (8 ступеней скорости). Наличие частотного привода дает следующие преимущества: Плавность начала и конца гибки, более точная отработка угла гиба за счет перехода на «ползучую» скорость, безударное трогание и останов двигателя;
- Наличие гибочных штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине;
- При гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%;
- Прилагается комплект роликов и дорнов, обеспечивающих гибку труб разных диаметров;
- По просьбе заказчика предусмотрено изготовление специального инструмента гибкого дорна, позволяющего производить гибку прямоугольных, квадратных, эллипсных и тонкостенных труб (толщина стенки не менее 1 мм), труб из легированных и цветных металлов, уголка, швеллера и других профилей;
- Простота и надежность конструкции механического привода легкость в обслуживании обеспечивают эффективность применения машины гибочной при гибке труб как крупным, так и мелкими партиями.
Предназначен для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 320 (до 500 за отдельную плату) мм.
ОСОБЕННОСТИ:
В настоящее время для трубогибочного станка модели ИВ3429П используется схема управления двигателем через частотный привод, который позволяет управлять процессом гибки «плавно», на разных скоростях гиба, с большой точностью отработки заданных параметров. Точность выполнения угла гиба 0,3-0,5 градуса. Пульт управления на базе контроллера с ЖКИ-индикатором имеет более расширенное «меню» пользователя: «Ручной» и «Автоматический» режимы работы, режим работы по «Программе» - по заданной программе последовательных гибов (до 8 программ с 8 углами гиба в каждой).
- Оснащен электронным блоком управления с возможностью программирования угла гиба. Пульт управления на базе контроллера с ЖКИ-индикатором имеет более расширенное «меню» пользователя: «Ручной» и «Автоматический» режимы работы, режим работы по «Программе» - по заданной программе последовательных гибов - 8 программ до 8 гибов в каждой программе. Точность выполнения угла гиба 0,3-0,5 градуса;
- По просьбе заказчика может быть установлен частотный привод, дающий возможность регулировать скорость гиба (8 ступеней скорости). Наличие частотного привода дает следующие преимущества: Плавность начала и конца гибки, более точная отработка угла гиба за счет перехода на «ползучую» скорость, безударное трогание и останов двигателя;
- Наличие гибочных штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине;
- При гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%;
- Прилагается комплект роликов и дорнов, обеспечивающих гибку труб разных диаметров;
- По просьбе заказчика предусмотрено изготовление специального инструмента гибкого дорна, позволяющего производить гибку прямоугольных, квадратных, эллипсных и тонкостенных труб (толщина стенки не менее 1 мм), труб из легированных и цветных металлов, уголка, швеллера и других профилей;
- Простота и надежность конструкции механического привода легкость в обслуживании обеспечивают эффективность применения машины гибочной при гибке труб как крупным, так и мелкими партиями.
Технические характеристики
Комплект поставки
ПАРАМЕТР | ЗНАЧЕНИЕ |
---|---|
Наружный диаметр изгибаемых труб, мм. (дюйм) |
76(max); 25(min) |
Толщина стенок изгибаемых труб, мм. | 4 |
Максимальный радиус гиба, мм. | 320 |
Минимальный радиус гиба, град. | 38/1,5 диаметра изгиба трубы |
Высота оси гиба над уровнем пола, мм | 970 |
Частота вращения гибочного инструмента, об/мин. | 2,5-5,8 |
Максимальный угол гиба, град. | 210 |
Мощность привода главного движения, кВт | 7,5 |
Частота вращения электродвигателя, об/мин | 1000 |
Расстояние от оси центра гибочного ролика до места превышения конца оправки, мм | 3000 |
Габаритные размеры (LxBxH), мм. | 3700 x 1140 x 1160 |
Масса, кг. | 1550 |
Входит в стандарный комплект и стоимость станка ИВ3428М:
-Машина трубогибочная с механическим приводом - 1 шт.
-Ролик 3/4 - 1шт.
-Руководство по эксплуатации. - 1 шт.
Поставляется по требованию заказчика за отдельную плату к станку ИВ3429П
Стандартный комплект инструмента:
Ролик 1
Ролик 1¼
Ролик 1½
Ролик 2
Ролик 2½
Дополнительный комплект инструмента (для изготавления потребуется от заказчика: диаметр трубы, толщина стенки трубы, средний радиус гиба трубы)
Рама
Редуктор
Механизм гибки и зажима
Механизм поджима
Механизм выдергивания дорна
Штанга разметочная
Комплект инструмента
Ограждение
Электрооборудование
Электрошкаф
Электропанель
Пульт управления
Червяк ИВ3429-21-419
Колесо ИВ3429-21-050
Шестерня ИВ3429-21-415
Колесо ИВ3429-21-401
-Машина трубогибочная с механическим приводом - 1 шт.
-Ролик 3/4 - 1шт.
-Руководство по эксплуатации. - 1 шт.
Поставляется по требованию заказчика за отдельную плату к станку ИВ3429П
Стандартный комплект инструмента:
Ролик 1
Ролик 1¼
Ролик 1½
Ролик 2
Ролик 2½
Дополнительный комплект инструмента (для изготавления потребуется от заказчика: диаметр трубы, толщина стенки трубы, средний радиус гиба трубы)
Рама
Редуктор
Механизм гибки и зажима
Механизм поджима
Механизм выдергивания дорна
Штанга разметочная
Комплект инструмента
Ограждение
Электрооборудование
Электрошкаф
Электропанель
Пульт управления
Червяк ИВ3429-21-419
Колесо ИВ3429-21-050
Шестерня ИВ3429-21-415
Колесо ИВ3429-21-401
