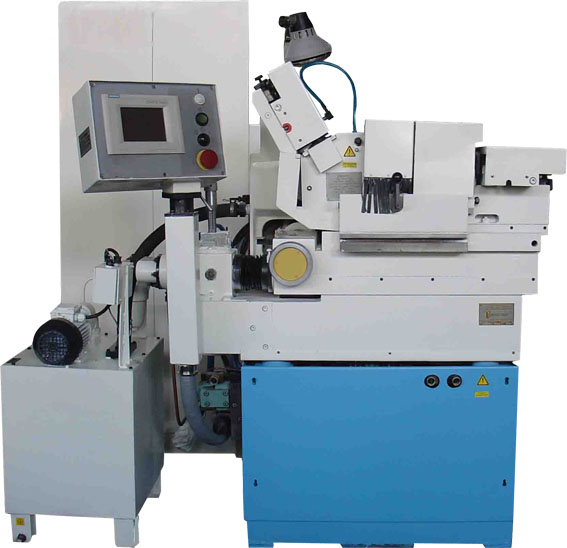

ВСА-180 NC31 Полуавтомат круглошлифовальный бесцентровый

Аналоги и варианты наименования: 3Е180В ; ВСА-180BNC ; ВСА-180В-NC2

Цена: по запросу
НАЗНАЧЕНИЕ:

Полуавтомат ВСА-180 NС31 предназначен для шлифования гладких, ступенчатых, конических и фасонных поверхностей типа тел вращения методом врезного или сквозного шлифования. Диапазон шлифуемых диаметров: от 0,5 до 10 мм. Шлифуются изделия из чугуна, стали, цветных металлов и их сплавов до и после термической обработки, а также изделия из различных неметаллических материалов при соответствующем подборе абразивного инструмента и материала опорного ножа.


ОСОБЕННОСТИ:
- Полуавтомат имеет компоновку, при которой шлифовальная бабка неподвижна, ведущая бабка подвижная.
- Шлифовальная бабка на виброопорах устанавливается на сварную станину. В корпусе шлифовальной бабки смонтирован шпиндель шлифовального круга на радиальных гидродинамических подшипниках и осевом полужидкостном подшипнике, зазор в котором выбирается автоматически пружинами. Осевое перемещение шпинделя осуществляется лимбом через рычаг и гильзу, и используется для совмещения торцев шлифовального и ведущего кругов. На шпинделе устанавливается планшайба в сборе с абразивным кругом и шкив шлифовального круга. Смазка шпиндельных опор осуществляется централизовано.
- На корпусе основания стола, на направляющих качения располагается стол, на котором крепятся ведущая бабка (поворотная и неповоротная) и суппорт. Стол вместе с суппортом и ведущей бабкой перемещается по роликовым направляющим в направлении, перпендикулярном оси шпинделя шлифовального круга. Поворотная часть ведущей бабки имеет разворот в вертикальной плоскости ± 6° и горизонтальной ± 30°.
- Электродвигатель привода шлифовального круга крепится на кронштейне корпуса шлифовальной бабки.
- Привод ведущего круга осуществляется серводвигателем через червячный редуктор, расположенный в корпусе неповоротной ведущей бабки.
- Электрооборудование размещается в отдельном электрошкафу. Электрошкаф расположен с левой стороны станка. Пульт управления выносной и крепиться к основанию стола с левой стороны. В пульте монтируется панель оператора.
- Агрегат охлаждения располагается позади станка. Агрегат смазки располагается с левой стороны станка.
- Станок осуществляет шлифование абразивными кругами со скоростью 35 м/с. Защита рабочего и механизмов станка в случае разрыва круга осуществляется сварным кожухом, конструкция и размеры которого соответствуют ГОСТ.

Технические характеристики
Комплект поставки
Документация
ПАРАМЕТР ЗНАЧЕНИЕ
Диаметр шлифования, мм. 0.5 - 10
Наибольшая длина обрабат-й заготовки при обработке напроход(без применения спец.приспособлений), мм. 68
Наибольшая длина обрабатываемой заготовки при шлифовании врезанием (при номинал-й высоте круга), мм 38
Параметры шлифовального круга (D наружн. / d посадочн. / B), мм. 200 (150) х 76 х 40 (63)
Частота вращения шпинделя шлифовального круга, мин-1 3340
Наибольшая окружная скорость шлифовального круга, м/с 35
Параметры ведущего круга (D наруж. / d посад. / B), мм. 150 х 51 х 40 (63)
Частота вращения шпинделя ведущего круга, мин-1 5 - 250 (при работе);
380 (при правке)
Перемещение бабки ведущего круга на одно деление лимба винта подачи, мм. 0,01
Перемещение бабки ведущего круга (наибольшее установочное), мм. 40
Перемещение бабки ведущего круга на один оборот лимба винта подачи, мм. 2
Наибольший угол поворота ведущего круга в вертикальной плоскости, град. ± 6
Наибольший угол поворота ведущего круга в горизонтальной плоскости, мин. ± 30
Рабочее перемещение стола на одно деление лимба механизма подачи, мм. 0,001
Рабочее перемещение стола на один оборот лимба механизма подачи, мм. 0,05
Наибольшее рабочее перемещение стола при врезном шлифова-нии, мм. 1
Отскок-подскок стола при врезании, мм 0…15
Скорость подачи стола при шлифовании врезанием (наибольшая при копире 1 мм), мм/мин 10
Наибольшее установочное перемещение стола, мм. 50
Ускоренное перемещение стола (от электродвигателя), мм/мин. 40
Наибольшее попереч-е перемещение правящего инструмента механиз-в правки шлиф-го и ведущего кругов,мм 55
Наибольший угол поворота копира механизма правки шлифоваль-ного и ведущего кругов, град. ± 3
Круглость обработанной цилиндрической поверхности образца-изделия, мкм. (не более) 0,8
Постоянство диаметров партии образцов-изделий, обработ-х методом врезного шлифования,мкм.(не более) 5
Шероховатость обработанной цилиндрической поверхности образца-изделия Rа, мкм. 0,16
Мощность привода главного движения, кВт 2,2
Установленная суммарная мощность, кВт 3,79
Класс точности В
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1645 х 1123 х 1700;
(в упаковке 2170х1400х1980)
Масса, кг. 1237;
(в упаковке 1560)
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Ножи и копиры для испытания станка;
- Шлифовальные и ведущие круги испытания станка;
- Агрегат смазки;
- Агрегат охлаждения;
- Комплект принадлежностей и запасных частей;
- Документация;

ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Наладка напроход или врезание на весь диапазон обработки;
- Приспособление для балансировки кругов вне станка;
- Приспособление для съема кругов;
- Комплект ножей на весь диапазон обработки.
