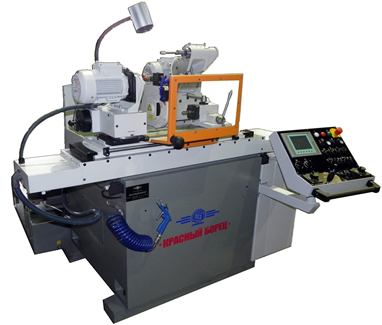

ОШ-510Ф2 Универсальный круглошлифовальный станок
Аналоги и варианты наименования:
3У10МС, 3У10МСФ1, 3U10MS, 3U10MSF1, 3U10MАF1, ЛЗ-269Ф10-00, ЛЗ-269Ф10-01
НАЗНАЧЕНИЕ:

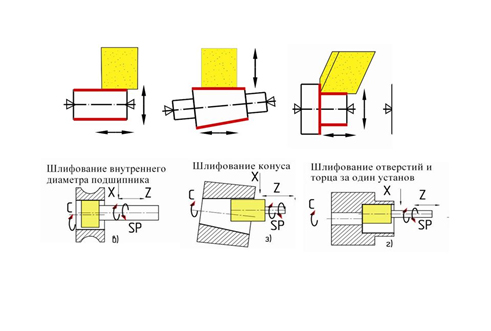

Станок предназначен для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей деталей при установке в центрах, патроне или на планшайбе. Область применения - единичное, мелкосерийное и серийное производство.
Станок предназначен для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей деталей при установке в центрах, патроне или на планшайбе. Область применения - единичное, мелкосерийное и серийное производство.
ОСОБЕННОСТИ:

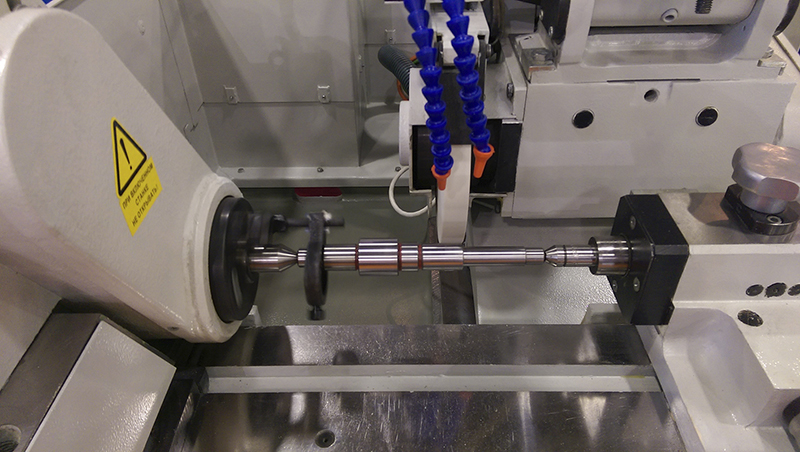

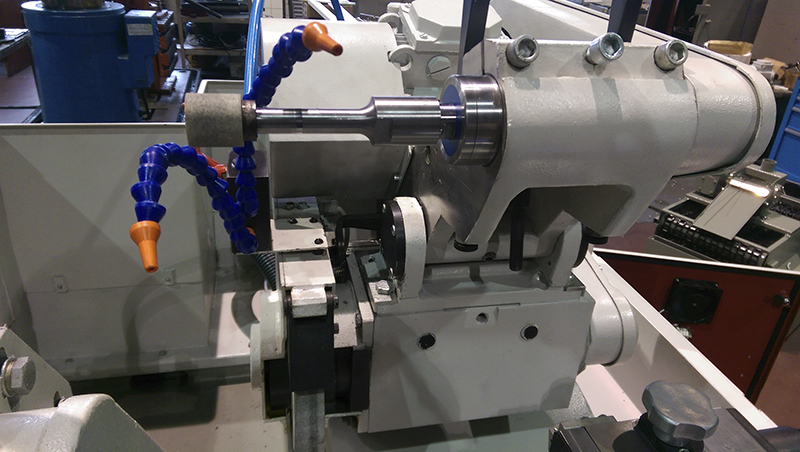

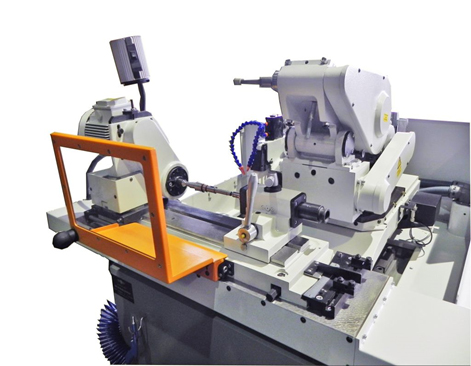

- Станок имеет компоновку с перемещающимся столом, на котором установлена обрабатываемая деталь. Шлифовальная бабка перемещается перпендикулярно к оси центров обрабатываемой детали. Бабка изделия с электрическим приводом и бабка задняя крепятся на рабочей поверхности стола верхнего. Внутришлифовальные операции осуществляются откидным шлифовальным шпинделем (опция). Базирование обрабатываемых деталей производится в центрах передней и задней бабки или в патроне. Бабка изделия имеет возможность ручного поворота на угол 90°, шлифовальная бабка имеет два шпинделя для наружного и внутреннего шлифования, так же имеет возможность ручного поворота на угол ±30. Внутришлифовальный шпиндель поворотный. Верхний стол имеет возможность поворота на угол (3° по часовой стрелке и -3° против часовой стрелки) и базируется на нижний стол, который в свою очередь перемещается по направляющим скольжения станины.

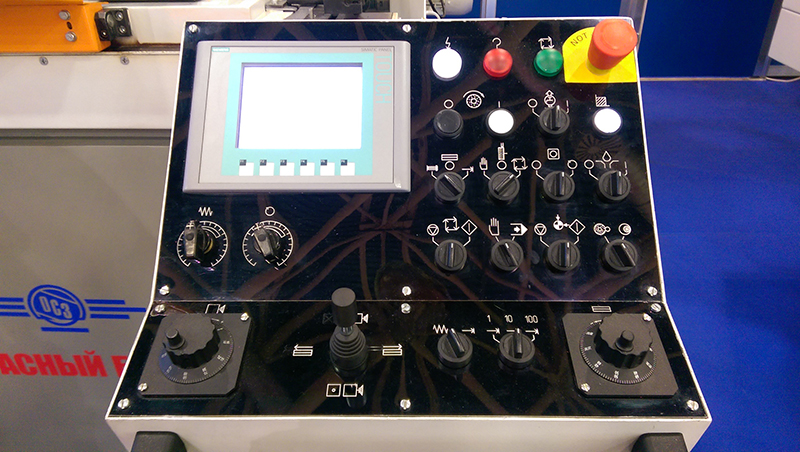

- Станок имеет ручное и автоматическое управление от командоконтроллера;
- Правка периферии и торца шлифовального круга осуществляется с помощью алмазов в оправе механизма правки, установленного на верхнем столе за счёт продольного перемещения стола и поперечного перемещения шлифовального круга (линейная интерполяция по двум координатам);
- Замкнутые роликовые линейные направляющие для перемещения по координате Х;
- Высокоточные беззазорные шарико-винтовые передачи в механизмах приводов подач;
- Высокоточные радиально-упорные шарикоподшипники для шпинделя шлифовальной бабки, шпинделя передней бабки;

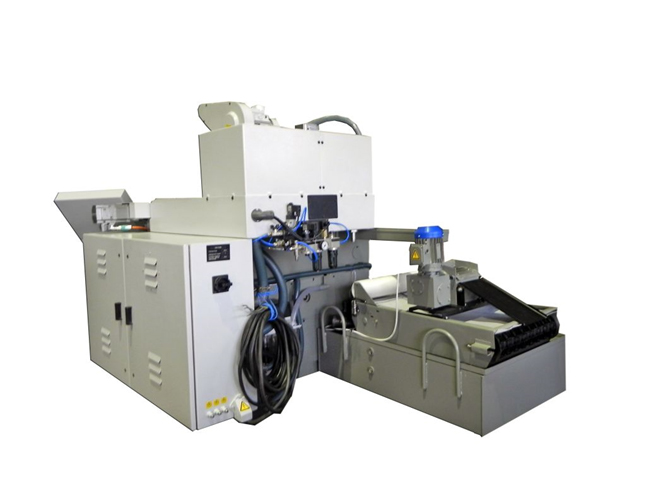

- Устройство очистки СОЖ при помощи магнитного сепаратора и фильтра-транспортера с рулонным фильтровальным полотном;
- Бесступенчатое регулирование частоты вращения детали и частоты вращения шпинделя для внутреннего шлифования.
ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- для наружного шлифования;
- для наружного и внутреннего шлифования;
- с кабинетной защитой;
- с увеличенным столом (наибольшая длина изделия 300 мм.) ОШ-510Ф2х01.
- Станок имеет компоновку с перемещающимся столом, на котором установлена обрабатываемая деталь. Шлифовальная бабка перемещается перпендикулярно к оси центров обрабатываемой детали. Бабка изделия с электрическим приводом и бабка задняя крепятся на рабочей поверхности стола верхнего. Внутришлифовальные операции осуществляются откидным шлифовальным шпинделем (опция). Базирование обрабатываемых деталей производится в центрах передней и задней бабки или в патроне. Бабка изделия имеет возможность ручного поворота на угол 90°, шлифовальная бабка имеет два шпинделя для наружного и внутреннего шлифования, так же имеет возможность ручного поворота на угол ±30. Внутришлифовальный шпиндель поворотный. Верхний стол имеет возможность поворота на угол (3° по часовой стрелке и -3° против часовой стрелки) и базируется на нижний стол, который в свою очередь перемещается по направляющим скольжения станины.
- Станок имеет ручное и автоматическое управление от командоконтроллера;
- Правка периферии и торца шлифовального круга осуществляется с помощью алмазов в оправе механизма правки, установленного на верхнем столе за счёт продольного перемещения стола и поперечного перемещения шлифовального круга (линейная интерполяция по двум координатам);
- Замкнутые роликовые линейные направляющие для перемещения по координате Х;
- Высокоточные беззазорные шарико-винтовые передачи в механизмах приводов подач;
- Высокоточные радиально-упорные шарикоподшипники для шпинделя шлифовальной бабки, шпинделя передней бабки;
- Устройство очистки СОЖ при помощи магнитного сепаратора и фильтра-транспортера с рулонным фильтровальным полотном;
- Бесступенчатое регулирование частоты вращения детали и частоты вращения шпинделя для внутреннего шлифования.
ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- для наружного шлифования;
- для наружного и внутреннего шлифования;
- с кабинетной защитой;
- с увеличенным столом (наибольшая длина изделия 300 мм.) ОШ-510Ф2х01.
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Диаметр изделия, устанавливаемого в центрах, мм. | 100 |
| Наибольшая длина изделия, устанавливаемого в центровых бабках, мм. | 250 |
| Диаметр изделия, устанавливаемого в патроне, мм. | 70 |
| Наибольшая длина заготовки, устанавливаемой в патроне, мм. | 150 |
| Наибольший (наименьший) диаметр шлифуемой наружной поверхности в центрах, мм. | 100 (3) |
| Наибольшая длина при наружном шлифовании в центрах, мм. | 225 |
| Наибольший диаметр шлифуемой наружной поверхности в патроне, мм. | 100 |
| Наибольшая длина при наружном шлифовании в патроне, мм. | 80 |
| Диаметр и длина шлифуемой внутренней поверхности (D / L), мм. | 8 - 40 / 50 |
| Наибольшая масса устанавливаемой заготовки при обработке в центрах, кг. | 7 |
| Диаметр и высота шлифовального круга для внутреннего шлифования (D наружн. / B), мм. | 32/25 |
| Наибольшая масса устанавливаемой заготовки при наружнем и внутреннем шлифовании в патроне, кг. | 5 |
| Частота вращения шпинделя, об/мин. | 2120 ÷ 3980 |
| Высота центров, мм. | 80 |
| Параметры шлифовального круга (D наружн. / d посадочн. / B), мм. | 250 / 76 / 25 |
| Максимальная частота вращения внутришлифовального шпинделя, об/мин. | 30000 |
| Пределы частот вращения изделия, мин-1 | 50 ÷ 600 |
| Пределы рабочих подач стола и шлифовальной бабки, мм/мин | 0,01 ÷ 1000 |
| Наибольший угол поворота верхнего стола, град. | +3 / -3 |
| Наибольший угол поворота шлифовальной бабки, град. | +/- 30 |
| Наибольший угол поворота бабки изделия, град. | 90 / 30 (к / от шлиф. круга) |
| Угол поворота салазок против часовой стрелки, град. | 20 |
| Скорость установочных перемещений стола, м/мин | 6 |
| Скорость установочных перемещений шлифовальной бабки, м/мин | 4 |
| Конус пиноли бабки изделия | КМ3 |
| Конус пиноли задней бабки | КМ2 |
| Мощность привода шлифовального круга, кВт | 2,2 |
| Мощность привода внутришлифовального круга, кВт | 1,1 |
| Класс точности |
В (по ГОСТ 11654-90) |
| Допуск круглости при обработке в центрах, мм. | 0,001 |
| Допуск круглости при обработке в патроне, мм. | 0,0016 |
| Постоянство диаметра в продольном сечении, мм. | 0,004 |
| Шероховатость обработки поверхности (наружной / внутренней / торцевой), мкм | 0,16 / 0,32 / 0,63 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1500 х 2600 х 1700 |
| Масса, кг. | 2400 |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- станок в сборе;
- система подачи и очистки СОЖ (в комплекте с магнитным сепаратором и фильтром транспортёром);
- гидростанция смазки;
- шкаф электроавтоматики;
- светильник;
- пульт управления с панелью оператора и программируемым логическим контроллером (S7-1200 фирмы «Siemens»);
- шлифовальный круг ГОСТ Р 52781-2007 1-250 х 25 х 76 (мм) – 1 шт.
- алмаз в оправе 3908-0247 – 3шт. (устанавливается на станке);
- патрон трёхкулачковый диаметром 80 мм. – 1 шт.;
- фланцы шлифовального круга – 2 к-та (1 к-т установлен на станке);
- оправка для статической балансировки шлифовального круга;
- приспособление для статической балансировки шлифовального круга;
- зашита рабочей зоны открытого типа;
- комплект запасных частей и принадлежностей, быстро изнашиваемые детали на 1 год эксплуатации;
- комплект слесарного инструмента для обслуживания станка;
- установочные башмаки – 4шт.;
- комплект эксплуатационной документации: (руководство по эксплуатации на станок; руководство по эксплуатации по электрооборудованию; каталог запасных частей; инструкция по управлению.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- шпиндель для внутренней шлифовки;
- шлифовальный круг для внутреннего шлифования ГОСТ Р 52781-2007: 32 х 25 х 10 (мм) – 1 шт.
- оправка для внутришлифовального круга;
- пистолет для обдува воздухом;
- кабинетная защита;
- устройство вытяжное «УВ-1200.00.0.000.0.00». Устройство предназначено для извлечения тумана СОЖ с включениями твердой пыли и мелкой металлической стружки
- станок в сборе;
- система подачи и очистки СОЖ (в комплекте с магнитным сепаратором и фильтром транспортёром);
- гидростанция смазки;
- шкаф электроавтоматики;
- светильник;
- пульт управления с панелью оператора и программируемым логическим контроллером (S7-1200 фирмы «Siemens»);
- шлифовальный круг ГОСТ Р 52781-2007 1-250 х 25 х 76 (мм) – 1 шт.
- алмаз в оправе 3908-0247 – 3шт. (устанавливается на станке);
- патрон трёхкулачковый диаметром 80 мм. – 1 шт.;
- фланцы шлифовального круга – 2 к-та (1 к-т установлен на станке);
- оправка для статической балансировки шлифовального круга;
- приспособление для статической балансировки шлифовального круга;
- зашита рабочей зоны открытого типа;
- комплект запасных частей и принадлежностей, быстро изнашиваемые детали на 1 год эксплуатации;
- комплект слесарного инструмента для обслуживания станка;
- установочные башмаки – 4шт.;
- комплект эксплуатационной документации: (руководство по эксплуатации на станок; руководство по эксплуатации по электрооборудованию; каталог запасных частей; инструкция по управлению.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- шпиндель для внутренней шлифовки;
- шлифовальный круг для внутреннего шлифования ГОСТ Р 52781-2007: 32 х 25 х 10 (мм) – 1 шт.
- оправка для внутришлифовального круга;
- пистолет для обдува воздухом;
- кабинетная защита;
- устройство вытяжное «УВ-1200.00.0.000.0.00». Устройство предназначено для извлечения тумана СОЖ с включениями твердой пыли и мелкой металлической стружки
