ОСОБЕННОСТИ:
- Основанием станка является цельнолитая чугунная станина, на которой установлены крестовый суппорт, колонна, пульт управления, механизм поперечной и вертикальной подачи. Суппорт станка обеспечивает продольное и поперечное перемещение стола. Колонна обеспечивает вертикальное перемещение шлифовальной головки. Фторопластовое покрытие направляющих осей X и Z обеспечивает стабильное движение без лишнего трения, что способствует сохранению высокой точности в работе. Все рабочие перемещения на станке автоматизированы;
- Продольное перемещение стола осуществляется посредством гидроцилиндра. Ручное перемещение крестового суппорта, шлифовальной головки и стола выполняется посредством маховиков. Вращение шпинделя осуществляется от асинхронного электродвигателя;
- Пульт управления станком расположен на кронштейне, который крепится к станине;
- Колонна смонтирована на задней стенке станины и служит для осуществления вертикальных перемещений шлифовальной головки;
- Рабочий стол имеет рабочую поверхность с тремя Т-образными пазами для установки и крепления обрабатываемых деталей, электромагнитной плиты или установочных приспособлений. На нижней плоскости стола расположены продольные направляющие качения V-образная и плоская, а также зубчатая рейка, которая обеспечивает ручное перемещение стола от шестерни механизма ручных перемещений;
- Суппорт крестовый обеспечивает поперечное и продольное перемещение стола. На верхней плоскости суппорта расположены продольные направляющие качения (V-образная и плоская), по которым перемещается стол;
- Головка шлифовальная состоит из корпуса и шпинделя. Шпиндель установлен на высокоточных радиально-упорных подшипниках качения;
- Станция гидропривода предназначена для обеспечения возвратно-поступательного перемещения стола с регулируемой скоростью;
- Централизованная система автоматической смазки направляющих с точностью фильтрации 25 мкм.

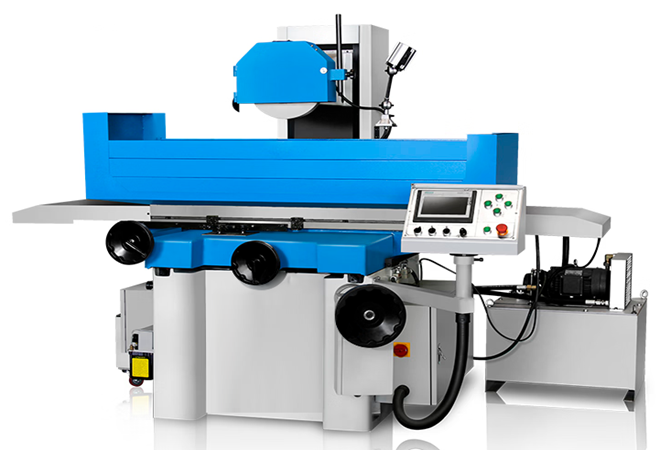

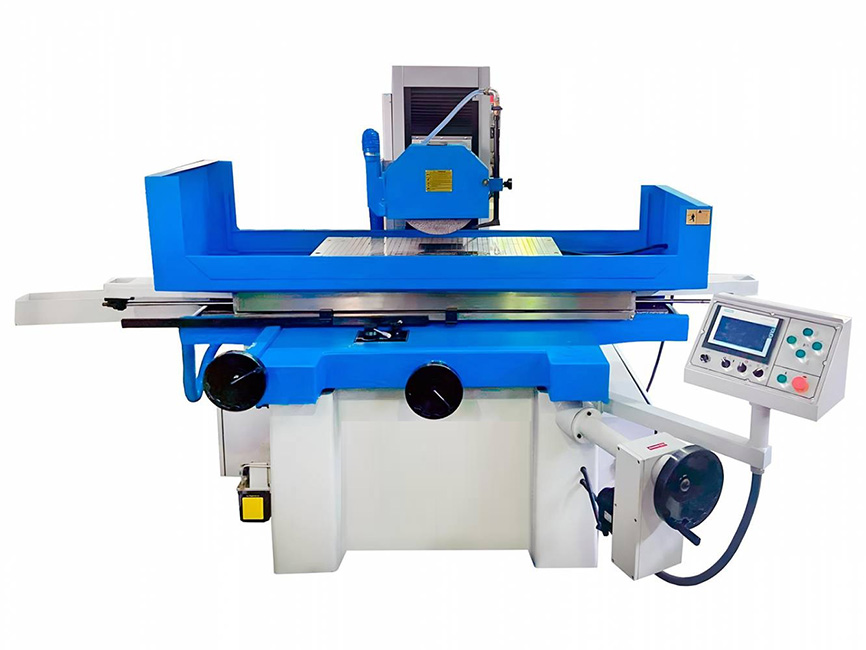

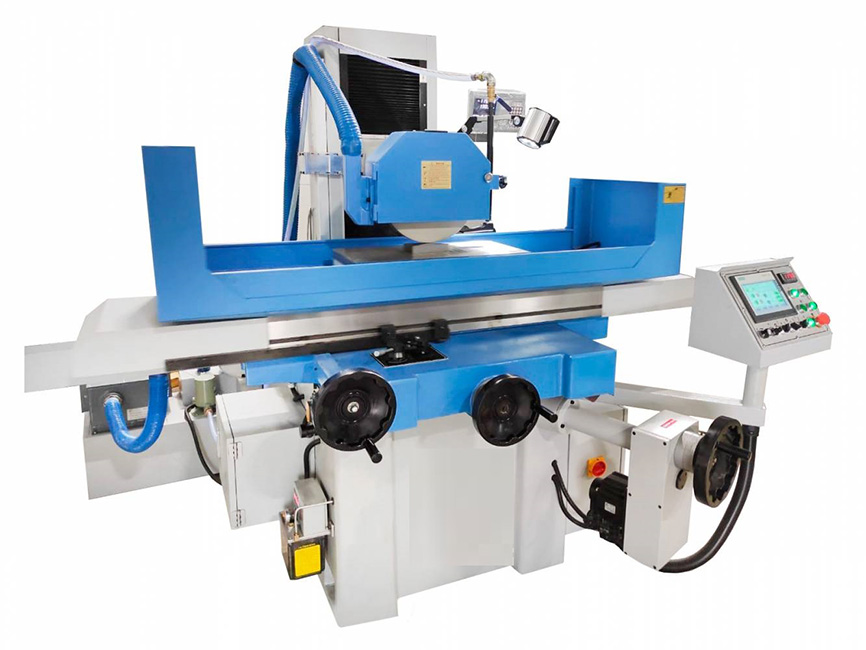

SGA-3063AHD Плоскошлифовальный станок
НАЗНАЧЕНИЕ:
Плоскошлифовальный станок SGA-3063AHD предназначен для высокоточной обработки плоских поверхностей периферией шлифовального круга различных изделий из черных и цветных металлов, а также шлифования торцом круга с вертикальной подачей, в условиях серийного и единичного производства.
ОСОБЕННОСТИ:
- Основанием станка является цельнолитая чугунная станина, на которой установлены крестовый суппорт, колонна, пульт управления, механизм поперечной и вертикальной подачи. Суппорт станка обеспечивает продольное и поперечное перемещение стола. Колонна обеспечивает вертикальное перемещение шлифовальной головки. Фторопластовое покрытие направляющих осей X и Z обеспечивает стабильное движение без лишнего трения, что способствует сохранению высокой точности в работе. Все рабочие перемещения на станке автоматизированы;
- Продольное перемещение стола осуществляется посредством гидроцилиндра. Ручное перемещение крестового суппорта, шлифовальной головки и стола выполняется посредством маховиков. Вращение шпинделя осуществляется от асинхронного электродвигателя;
- Пульт управления станком расположен на кронштейне, который крепится к станине;
- Колонна смонтирована на задней стенке станины и служит для осуществления вертикальных перемещений шлифовальной головки;
- Рабочий стол имеет рабочую поверхность с тремя Т-образными пазами для установки и крепления обрабатываемых деталей, электромагнитной плиты или установочных приспособлений. На нижней плоскости стола расположены продольные направляющие качения V-образная и плоская, а также зубчатая рейка, которая обеспечивает ручное перемещение стола от шестерни механизма ручных перемещений;
- Суппорт крестовый обеспечивает поперечное и продольное перемещение стола. На верхней плоскости суппорта расположены продольные направляющие качения (V-образная и плоская), по которым перемещается стол;
- Головка шлифовальная состоит из корпуса и шпинделя. Шпиндель установлен на высокоточных радиально-упорных подшипниках качения;
- Станция гидропривода предназначена для обеспечения возвратно-поступательного перемещения стола с регулируемой скоростью;
- Централизованная система автоматической смазки направляющих с точностью фильтрации 25 мкм.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Рабочая зона | |
| Максимальный размер устанавливаемой заготовки, мм. | 305 х 635 х 380 |
| Наибольшее перемещение стола, мм. | 765 |
| Наибольшее перемещение суппорта, мм. | 340 |
| Размер электромагнитной плиты, мм. | 300 х 600 |
| Размер рабочего стола, мм. | 305 х 635 |
| Количество Т-образных пазов рабочего стола | 3 |
| Ширина Т-образного паза, мм. | 14 |
| Наибольшая масса заготовки (с оснасткой), кг. | 270 |
| Макс. расстояние от стола до оси шпинделя, мм. | 560 |
| Подачи и перемещения | |
| Скорость продольного хода стола, м/мин | 7 - 23 |
| Автопоперечная подача на ход, мм | 0,1 - 8 |
| Ускоренная подача суппорта, мм/мин | 990 |
| Цена деления лимба поперечной подачи, мм | 0,02 |
| Шлифовальный круг | |
| Размер круга (D×H×d), мм | 350×40×127 |
| Автовертикальная подача, мм | 0,005 - 0,05 |
| Ускоренная подача головки, мм/мин | 240 |
| Электрооборудование | |
| Напряжение питания, В | 380 |
| Мощность привода шпинделя, кВт | 5,5 |
| Мощность гидростанции, кВт | 2,2 |
| Мощность привода вертикальной подачи, кВт | 0,5 |
| Мощность насоса СОЖ, кВт | 0,125 |
| Точность | |
| Радиальное биение шпинделя, мм | 0,005 |
| Параллельность поверхности, мм/300мм | 0,005 |
| Габариты и масса | |
| Габаритные размеры, мм | 2250×2200×1890 |
| Масса, кг | 2500 |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Система цифровой индикации;
- Электромагнитная плита 300×600 мм;
- Система подачи СОЖ с магнитным сепаратором;
- Гидростанция;
- Комплект фланцев для круга;
- Приспособления для балансировки и правки круга;
- Алмазный карандаш для правки;
- Комплект инструмента для обслуживания;
- Регулируемые опоры;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА:
- Система СОЖ с бумажным фильтром;
- Механизм правки круга с алмазом;
- Комплект масел и СОЖ;
- Промышленный пылесос.
