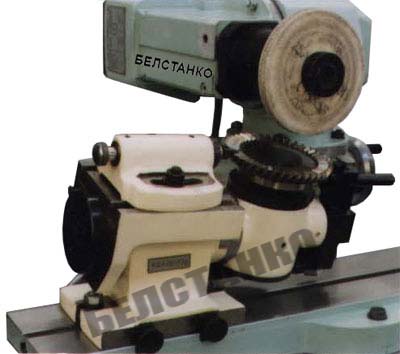

3Е642Е.П23 Приспособление для заточки косозубых долбяков
НАЗНАЧЕНИЕ:
Предназначено для заточки косозубых долбяков.
Принцип работы: Затачиваемый косозубый долбяк устанавливают непосредственно или на оправке в шпиндель приспособления. Шпиндель разворачивается на угол, соответствующий углу наклона зубьев. С помощью упора и фиксатора с насадками (соответствующими модулю долбяка) ориентируют долбяк. Ось шлифовального круга располагают горизонтально и перпендикулярно направлению продольного перемещения стола. Затачивают текущий зуб. Убирают фиксатор, делят на зуб, вводят фиксатор во впадину и затачивают следующий зуб.
Предназначено для заточки косозубых долбяков.
Принцип работы: Затачиваемый косозубый долбяк устанавливают непосредственно или на оправке в шпиндель приспособления. Шпиндель разворачивается на угол, соответствующий углу наклона зубьев. С помощью упора и фиксатора с насадками (соответствующими модулю долбяка) ориентируют долбяк. Ось шлифовального круга располагают горизонтально и перпендикулярно направлению продольного перемещения стола. Затачивают текущий зуб. Убирают фиксатор, делят на зуб, вводят фиксатор во впадину и затачивают следующий зуб.
Дополнительные изображения:
Схема обработки
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Затачиваемый инструмент | Косозубые долбяки |
| Заточная операция | Заточка по задней поверхности зубьев |
| Совместное использование с | - |
| Конус шпинделя | Морзе В24 АТ6 |
| Угол поворота в вертикальной плоскости, град. | 45 |
| Наибольший диаметр долбяков | 100 |
| Габаритные размеры (LxBxH), мм. | 410х147х222 |
| Масса, кг. | |
| Применяется на станках | 3А64Д, 3В642,3М642,3М642Е, 3Д642Е, 3Е642/ 3Е642Е, ВЗ-318/ ВЗ-318Е |
