НАЗНАЧЕНИЕ:
Предназначено для заточки резцов по задним и передним поверхностям с одной установки на универсально-заточных станках.
ОСОБЕННОСТИ:
- Позволяет поворачивать резец вокруг трех перпендикулярных осей без дополнительных расчетов и обеспечивает неизменное положение вершины резца в точке пересечения осей при всех настроечных поворотах.

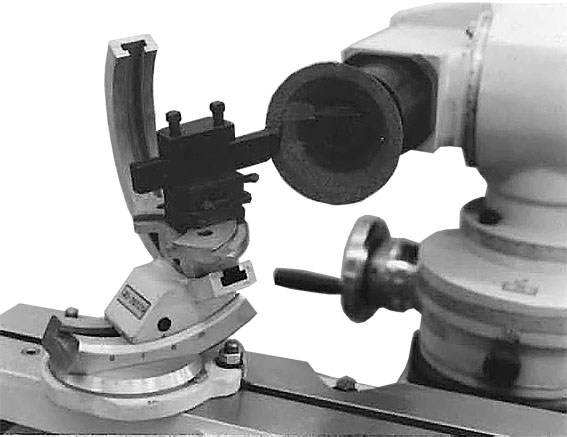

ВЗ-318.П27 Приспособление для заточки резцов
НАЗНАЧЕНИЕ:
Предназначено для заточки резцов по задним и передним поверхностям с одной установки на универсально-заточных станках.
ОСОБЕННОСТИ:
- Позволяет поворачивать резец вокруг трех перпендикулярных осей без дополнительных расчетов и обеспечивает неизменное положение вершины резца в точке пересечения осей при всех настроечных поворотах.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Затачиваемый инструмент | Резцы токарные |
| Заточная операция | Заточка по передним и задним поверхностям |
| Наибольшие размеры сечения прямоугольной державки резца, мм | 20 х 25 |
| Предельный задний угол затачиваемого резца, град. | 25 |
| Предельный передний угол затачиваемого резца, град. | 25 |
| Предельный угол в плане затачиваемого резца, град. | 90 |
| Предельный угол наклона режущей кромки затачиваемого резца, град. | 30 |
| Габаритные размеры (LxBxH), мм. | 215 х 210 х 285 |
| Масса, кг. | 6,8 (брутто 8,6) |
| Применяется на станках | ВЗ-818, ВЗ-818Е, ВЗ-318, ВЗ-318Е, ВЗ-384, 3Е642, 3Е642Е (и более ранние модели) |
