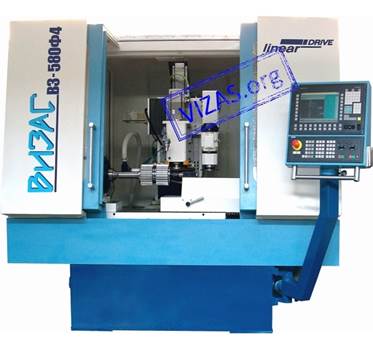

П/а зубошлифовальный с ЧПУ (Siemens) ВЗ-676Ф4


Цена: по запросу

Полуавтомат изготавливается по техническому заданию, утвержденному Покупателем. Полуавтомат предназначен для шлифования боковых поверхностей прямозубых и косозубых зубчатых колёс с внешними зубьями методом профильного шлифования.

В качестве шлифовальных кругов в основном применяются абразивные электрокорундовые круги, профилируемые непосредственно на полуавтомате. При необходимости могут применяться высокостойкие эльборовые (CBN) специальные профильные шлифовальные круги на керамической связке с возможностью их периодической правки на полуавтомате.

Технологические данные полуавтомата

Наибольший диаметр заготовки, мм

360

Пределы модулей, мм

1…10

Наибольшая ширина прямозубого венца (в наборе зубчатых колёс), мм

360

Наибольший/наименьший (изношенный) диаметр устанавливаемого шлифовального круга, мм

Посадочный диаметр шлифовального круга, мм



350/250

127

Диаметр правящего алмазного ролика, мм

150

Частота вращения шлифовального круга, об/мин

1000…3000

Количество управляемых осей координат:

6

Наибольшие рабочие перемещения по управляемым осям координат:



- продольного стола с заготовкой (ось Х), мм;

600

- вертикального шлифовального круга (ось Z);

130

- поперечного шлифовального круга (ось Y);

300

- каретки механизма правки (ось U);

80

- поворот шпинделя бабки изделия (ось А), град.

не ограничен

- поворот шлифовальной бабки на угол наклона зуба (ось С), град.

±30

Наибольшие рабочие подачи по управляемым осям координат:



- ось Х, м/мин;

10

- оси Y, Z и U, м/мин;

6

- ось A, об/мин;

30

- ось C, об/мин.

5

Достигаемая степень точности обработки образца-изделия

5 по ГОСТ 1643-81

Шероховатость обработанной поверхности зуба

Класс точности полуавтомата по ГОСТ 13086-77

Ra≤0,63

В

Мощность электродвигателя главного движения, кВт

Суммарная мощность всех электродвигателей полуавтомата, кВт

7,5



Род тока питающей сети

перем. 3-х фазный

Напряжение, В

380±10%

Частота тока, Гц

50

Габаритные размеры (ДхШхВ), мм

4700х2420х2290*

Масса, кг

8000

Температурный режим эксплуатации полуавтомата, град.

от +5 до +40

* параметры уточняются при согласовании Технического задания на поставку.

Комплект поставки

Ролик шлифовальный алмазный



*

Система ориентации заготовки

С применением датчика HEIDENHAIN

*

Устройство для автоматической балансировки шлифовальных кругов

С применением устройства фирмы DITTEL

*

Комплект оправок для крепления зубчатых колес

Уточняется на стадии согласования ТЗ

*

Комплект оправок для крепления шлифовальных кругов



*

Комплект специального инструмента

Для обслуживания полуавтомата

*

Комплект запасных частей

Для эксплуатации полуавтомата

*

Система подачи и очистки СОЖ, магнитным сепаратором и лентопротяжным устройством с бумажным фильтром

Производительность 100 л/мин

*

Система отсоса аэрозоли

Фильтр EFO-2000-5-1,3с в комплекте с вентилятором FUA-1800/SP

*

Комплект эксплуатационной (технической) документации: руководство по эксплуатации; руководство по эксплуатации электрооборудования; инструкция по управлению с пульта, инструкция по программированию

На русском языке

*

Упаковка



*
