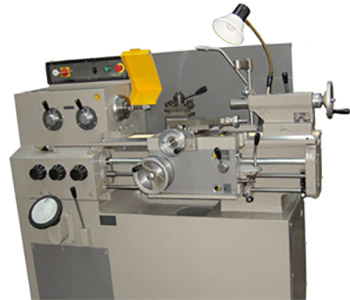

250 АВЕС Т.03
НАЗНАЧЕНИЕ:
Предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб.
ОСОБЕННОСТИ:
- Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности;
- Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент;
- Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой;
- Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки;
- Ходовой винт смазывается автоматически при нарезании резьбы;
- Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла;
- Станина изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы;
- Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении;
- Привод главного движения осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни. При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение;
- В передней бабке размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы;
- Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/об.;
- Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач;
- Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта;
- Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта. Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач;
- На станке устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50Гц, напряжении местного освещения 36 В. Подключение станка к электросети осуществляется пакетным включателем.
Предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб.
ОСОБЕННОСТИ:
- Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности;
- Преселективное управление скоростями шпинделя позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент;
- Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой;
- Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки;
- Ходовой винт смазывается автоматически при нарезании резьбы;
- Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла;
- Станина изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы;
- Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении;
- Привод главного движения осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни. При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение;
- В передней бабке размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы;
- Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/об.;
- Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач;
- Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта;
- Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта. Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач;
- На станке устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50Гц, напряжении местного освещения 36 В. Подключение станка к электросети осуществляется пакетным включателем.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Расстояние между центрами, мм. | 750 |
| Максимальный диаметр обработки над станиной, мм. | 240 |
| Максимальный диаметр обработки над суппортом, мм. | 168 |
| Диаметр обрабатываемого прутка, мм. | 24 |
| Конец шпинделя | 4 (по ГОСТ 12593-93) |
| Конус шпинделя | Морзе 4 |
| Центр в пиноли задней бабки | Морзе 3 |
| Ход пиноли, мм. | 85 |
| Частота вращения шпинделя, об/мин. | 25 - 2500 |
| Диапазон продольной подачи, мм./об. | 0,001 - 1,8 |
| Диапазон поперечной подачи, мм./об. | 0,005 - 0,9 |
| Высота резца, установленного в резцедержателе, мм. | 16 |
| Шаг нарезаемой метрической резьбы, мм. | 0,2 - 48 |
| Шаг нарезаемой модульной резьбы, модуль | 0,3 - 12 |
| Шаг нарезаемой дюймовой резьбы | 24 - 0,5 |
| Шероховатость образца изделия, Ra | 0,63 |
| Класс точности | В |
| Мощность привода главного движения, кВт | 3 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 2005 х 810 х 1400 |
| Масса, кг. |
