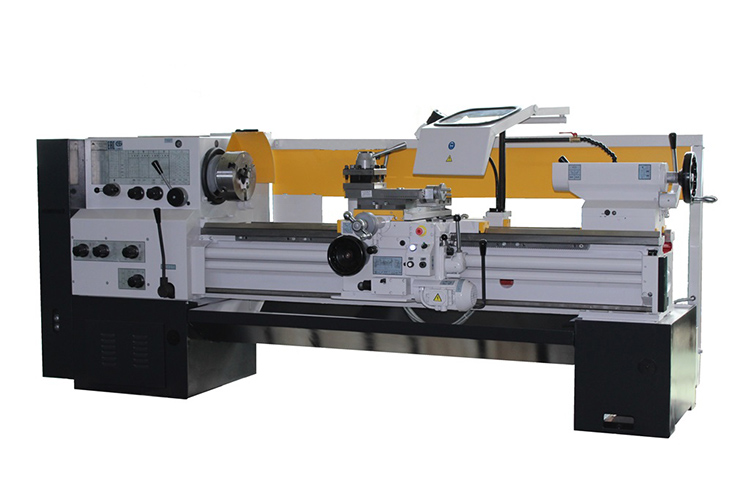

ГС526УД1М Станок токарно-винторезный повышенной точности

НАЗНАЧЕНИЕ:
Станок предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения разнообразного осевого профиля в центрах или патроне, а также и для нарезания резьб: метрической, модульной, дюймовой, питчевой. Станок может применяться в различных отраслях промышленности в серийном и мелкосерийном производстве на всевозможных операциях для обработки деталей из стали, чугуна, цветных металлов, различных пластмасс.

ОСОБЕННОСТИ:
- Станок повышенного класса точности (П по ГОСТ 8-82);
- Жёсткая и прочная станина смонтирована на основании, состоящим из двух тумб;
- Закалённые шлифованные направляющие станины, обеспечивают длительный срок службы и повышенную точность обработки;
- Станок оснащен фартуком, имеющим собственный привод ускоренного перемещения каретки и суппорта, что улучшает динамику работы станка на ускоренном ходу и коробкой подач, которая позволяет нарезать резьбы 11 и 19 ниток на 1" без смены шестерен гитары;
- Шпиндель станка имеет фланцевое исполнение конца, что обеспечивает быструю смену устройства для закрепления обрабатываемой детали: трехкулачкового патрона или планшайбы и их надежное крепление;
- Передача вращения на вал шпинделя осуществляется с помощью фрикционных полумуфт;
- Широкий диапазон частот вращения шпинделя и подач позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента;
- Пневмооборудование служит для создания воздушной подушки, облегчающей перемещение задней бабки по станине и предотвращающей износ направляющих;
- Перемещение верхней части суппорта с резцедержателем производится вручную;
- Средняя часть суппорта может быть повернута на угол +/- 90o;
- Нижняя часть суппорта и каретка могут перемещаться вручную и механически. При этом имеют рабочие подачи (от привода подач) и быстрые (от привода быстрых перемещений);
- Ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке;
- Современный дизайн станка, удобство эксплуатации и обслуживания повышают эффективность его использования, создают дополнительные преимущества перед существующими аналогами. ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- индекс «С» (ГС526УС) - оснащение станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка;
- индекс «В» (ГС526УВ) - станок с высотой центров 320 мм. и с наибольшим диаметром устанавливаемой заготовки над станиной 630 мм., наибольший диаметр обрабатываемой заготовки над суппортом - 420 мм.;
- индекс «Г» (ГС526УГ) - наличие выемки в станине (ГАП), максимальный диаметр устанавливаемой заготовки над выемкой - 700 мм., длина 235 мм.;
- индекс «К» (ГС526УК) – станок с закрытой задней зоной;
- индекс «Л» (ГС526УЛ) - установку лимба поперечного перемещения с ценой деления 0,02 мм.;
- индекс «Ц» (ГС526УЦ) означает комплектацию устройством цифровой индексации (УЦИ) и преобразователями линейных перемещений (основные варианты устанавливаемых УЦИ: "Ц1" «Fagor»; "Ц2"; - "СКБ ИС"; «Ц3» - «SINO»");
- индекс «РЦ» (ГС526УРЦ) означает комплектацию устройством цифровой индексации, преобразователями линейных перемещений и бесступенчатым регулированием частоты вращения шпинделя;
- индекс «Е» (ГС526УЕ) - вариант исполнения станка с соответствием требованиям безопасности Директив ЕС и имеющий маркировку «СЕ». Вариант исполнения отображается в наименования модели станка соответствующим индексом.
