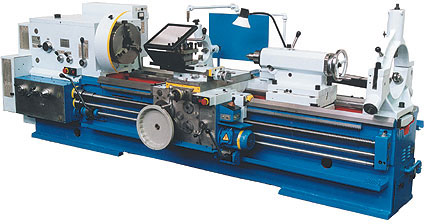

1М63Н ( 1М63 , РМЦ 3000) Станок токарно-винторезный
НАЗНАЧЕНИЕ:
Предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых. Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
ОСОБЕННОСТИ:
- Жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- 2-х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- Частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
- Точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- Коробка подач обладает высокой жесткостью кинематической цепи, имеет 2 электромагнитные муфты дистанционного переключения подач без остановки станка;
- Все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- Ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых. Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
ОСОБЕННОСТИ:
- Жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- 2-х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- Частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
- Точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- Коробка подач обладает высокой жесткостью кинематической цепи, имеет 2 электромагнитные муфты дистанционного переключения подач без остановки станка;
- Все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- Ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Расстояние между центрами, мм. | 3000 |
| Максимальный диаметр обработки над станиной, мм. | 630 |
| Максимальный диаметр обработки над суппортом, мм. | 380 |
| Максимальный диаметр обработки в выемке станины, мм. | 900 |
| Наибольшая длина обрабатываемой заготовки над выемкой станины, мм. | 450 |
| Диаметр цилиндрического отверстия в шпинделе, мм. | |
| Конец шпинделя | 11М (по DIN) |
| Количество скоростей вращения шпинделя | 22 |
| Диапазон частот вращения шпинделя, об./мин. | 10 - 1250 |
| Диапазон продольной подачи, мм./об. | 0,06 - 1,4 |
| Диапазон поперечной подачи, мм./об. | 0,024 - 0,518 |
| Шаг нарезаемой метрической резьбы, мм. | 1 - 224 |
| Шаг нарезаемой модульной резьбы, модуль | 0,25 - 56 |
| Шаг нарезаемой дюймовой резьбы | 28 - 0,25 |
| Шаг нарезаемой питчевой резьбы (число ступеней), питч | 112 - 0,5 |
| Скорость быстрого продольного перемещения суппорта, м/мин. | 5,2 |
| Скорость быстрого поперечного перемещения суппорта, м/мин. | 2 |
| Класс точности | Н |
| Мощность привода главного движения, кВт | 15 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 5250 х 1780 х 1550 |
| Масса, кг. | 5750 |
