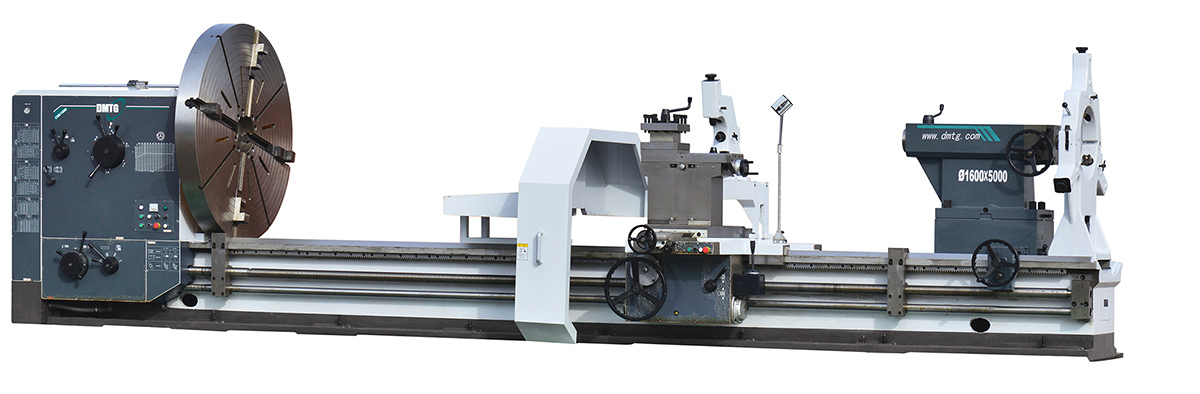

CW61100M Станок токарно-винторезный
Аналоги и варианты наименования:
ДИП-500, 165, 1М65, 1Н65, CU1000, 16К40, SUI80
НАЗНАЧЕНИЕ:
Тяжелый высокопроизводительный токарный станок CW61100M предназначен для обработки валов большого диаметра длиной до 3 метров, крупногабаритных деталей типа крышек, фланцев и шкивов. Станок используется для черновой и получистовой обработки крупных заготовок из стали, чугуна, цветных металлов и сплавов в энергетическом машиностроении, химической, аэрокосмической, автомобильной промышленности.
ОСОБЕННОСТИ:
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости, ширина станины 755 мм. Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм). Направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка;
- Автоматическая система смазки направляющих и ходовых винтов.
- Большие возможности по обработке: проходное отверстие шпинделя Ø130 мм., нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 5000 кг со стандартной пинолью. Возможно силовое точение со съемом до 10 мм. за проход;
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония). Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде. Тормоз шпинделя – гидравлический;
- Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс;
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом;
- Мощный электродвигатель 22 кВт.;
- Высокопроизводительная гидростанция с баком 50 литров;
- Закаленные шлифованные шестерни передней бабки и коробки подач;
- Независимая автоматическая подача верхней каретки суппорта позволяет легко точить конические поверхности любой конусности;
- Привод быстрого хода суппорта со скоростью перемещений 3740 мм./мин. в продольном направлении, 1870 мм./мин. в поперечном направлении и 935 мм./мин. верхней каретки суппорта;
- Мощная задняя бабка с пинолью диметром 160 мм. и ходом 300 мм. дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки). Редуктор хода пиноли задней бабки с передаточным отношением 1:20;
- Перегрузочная муфта ходового винта;
- Система подачи СОЖ в зону резания.
ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- с проходным отверстием в шпинделе Ø160 мм.;
- с усиленной пинолью задней бабки Ø 200 мм.;
- с двигателем главного движения 30 кВт.;
Тяжелый высокопроизводительный токарный станок CW61100M предназначен для обработки валов большого диаметра длиной до 3 метров, крупногабаритных деталей типа крышек, фланцев и шкивов. Станок используется для черновой и получистовой обработки крупных заготовок из стали, чугуна, цветных металлов и сплавов в энергетическом машиностроении, химической, аэрокосмической, автомобильной промышленности.
ОСОБЕННОСТИ:
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости, ширина станины 755 мм. Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм). Направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка;
- Автоматическая система смазки направляющих и ходовых винтов.
- Большие возможности по обработке: проходное отверстие шпинделя Ø130 мм., нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 5000 кг со стандартной пинолью. Возможно силовое точение со съемом до 10 мм. за проход;
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония). Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде. Тормоз шпинделя – гидравлический;
- Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс;
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом;
- Мощный электродвигатель 22 кВт.;
- Высокопроизводительная гидростанция с баком 50 литров;
- Закаленные шлифованные шестерни передней бабки и коробки подач;
- Независимая автоматическая подача верхней каретки суппорта позволяет легко точить конические поверхности любой конусности;
- Привод быстрого хода суппорта со скоростью перемещений 3740 мм./мин. в продольном направлении, 1870 мм./мин. в поперечном направлении и 935 мм./мин. верхней каретки суппорта;
- Мощная задняя бабка с пинолью диметром 160 мм. и ходом 300 мм. дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки). Редуктор хода пиноли задней бабки с передаточным отношением 1:20;
- Перегрузочная муфта ходового винта;
- Система подачи СОЖ в зону резания.
ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- с проходным отверстием в шпинделе Ø160 мм.;
- с усиленной пинолью задней бабки Ø 200 мм.;
- с двигателем главного движения 30 кВт.;
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм. | 3000 |
| Наибольший диаметр заготовки, обрабатываемой над станиной, мм. | 1000 |
| Наибольший диаметр заготовки, обрабатываемой над суппортом, мм. | 630 |
| Ширина станины, мм. | 755 |
| Максимально допустимый вес устанавливаемого в центрах изделия, кг. | 5000 |
| Наибольшая высота резца, установленного в резцедержателе, мм. | 45 |
| Диаметр цилиндрического отверстия в шпинделе, мм. | 130 |
| Конец шпинделя |
A2-15 (DIN 55026, ISO 702/I) |
| Коническое отверстие шпинделя | метрический 140 (1:20) |
| Частота вращения шпинделя, об/мин. |
3,15 ÷ 315 (вперёд) 4,5 ÷ 390 (назад) |
| Количество скоростей прямого вращения шпинделя | 21 |
| Количество скоростей обратного вращения шпинделя | 12 |
| Наибольший крутящий момент на шпинделе, Нм | 10500 |
| Наибольшая длина перемещения верхней части суппорта, мм. | 300 |
| Наибольшая длина поперечного перемещения каретки, мм. | 580 |
| Скорость быстрого продольного перемещения суппорта, м/мин. | 1,87 |
| Скорость быстрого поперечного перемещения суппорта, м/мин. | 0,935 |
| Количество подач суппорта (продольных / поперечных) | 56 / 56 |
| Диапазон продольной подачи суппорта, мм./об. | 0,1 - 12 |
| Диапазон поперечной подачи суппорта, мм./об. | 0,05 - 6 |
| Пределы шагов метрической резьбы, мм. | 1 ÷ 120 (44) |
| Пределы шагов модульной резьбы, модуль | 0,5 ÷ 60 (45) |
| Пределы шагов дюймовой резьбы, число ниток | 28 ÷ 1/4 (31) |
| Пределы шагов питчевой резьбы, питч | 56 – 1/2 (38) |
| Угол поворота резцовых салазок, мм. | ±90 |
| Коническое отверстие в пиноли задней бабки | метрический 80 |
| Диаметр пиноли задней бабки, мм. | 160 |
| Ход пиноли задней бабки, мм. | 300 |
| Мощность привода главного движения, кВт | 22 |
| Установленная суммарная мощность, кВт | 11,69 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 5950 х 1855 х 1780 |
| Масса, кг. | 13000 |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- 4-х кулачковый патрон Ø1000 мм.;
- Люнет подвижный Ø 50 ÷ 220 мм.;
- Люнет неподвижный Ø 50 ÷ 470 мм.;
- Система подачи СОЖ;
- Станочный светильник;
- Упорный центр метрический 80;
- Защитный кожух токарного патрона;
- 4-х позиционный резцедержатель;
- Комплект обслуживающего инструмента;
- Техническая документация на русском языке (руководство пользователя).
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Главный двигатель 30 кВт.;
- Электропривод задней бабки;
- Проходное отверстие шпинделя 160 мм.;
- Пиноль задней бабки Ø 200 мм
- Устройство цифровой индикации с оптическими линейками на две оси;
- Неподвижный люнет ø 200 ÷ 700 мм.;
- Открытый неподвижный люнет ø 350 ÷ 800 мм.;
- Быстросменный картриджный резцедержатель;
- Комплект анкерных болтов;
- Комплект клиновых башмаков.
