61П-17-00 Стол круглый фрезерный
НАЗНАЧЕНИЕ:
Стол предназначен для установки и закрепления деталей при обработке их на металлорежущих
станках.
ОСОБЕННОСТИ:
Стол круглый фрезерный с ручным приводом спроектирован и изготовлен с учетом требований
современной станкостроительной промышленности.
Стол состоит из корпуса, планшайбы, червячного колеса и червяка.
Вращение осуществляется при помощи червячной пары вручную ручкой маховика.
Класс точности стола - П или Н.
Нормы точности поворотных столов ГОСТ 16935-93
Стол предназначен для установки и закрепления деталей при обработке их на металлорежущих
станках.
ОСОБЕННОСТИ:
Стол круглый фрезерный с ручным приводом спроектирован и изготовлен с учетом требований
современной станкостроительной промышленности.
Стол состоит из корпуса, планшайбы, червячного колеса и червяка.
Вращение осуществляется при помощи червячной пары вручную ручкой маховика.
Класс точности стола - П или Н.
Нормы точности поворотных столов ГОСТ 16935-93
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Диаметр планшайбы, мм. | 250 |
| Цена деления шкалы лимба, мин. | 1 |
| Цена деления шкалы планшайбы, град. | 1 |
| Передаточное отношение червячной пары | 1:180 |

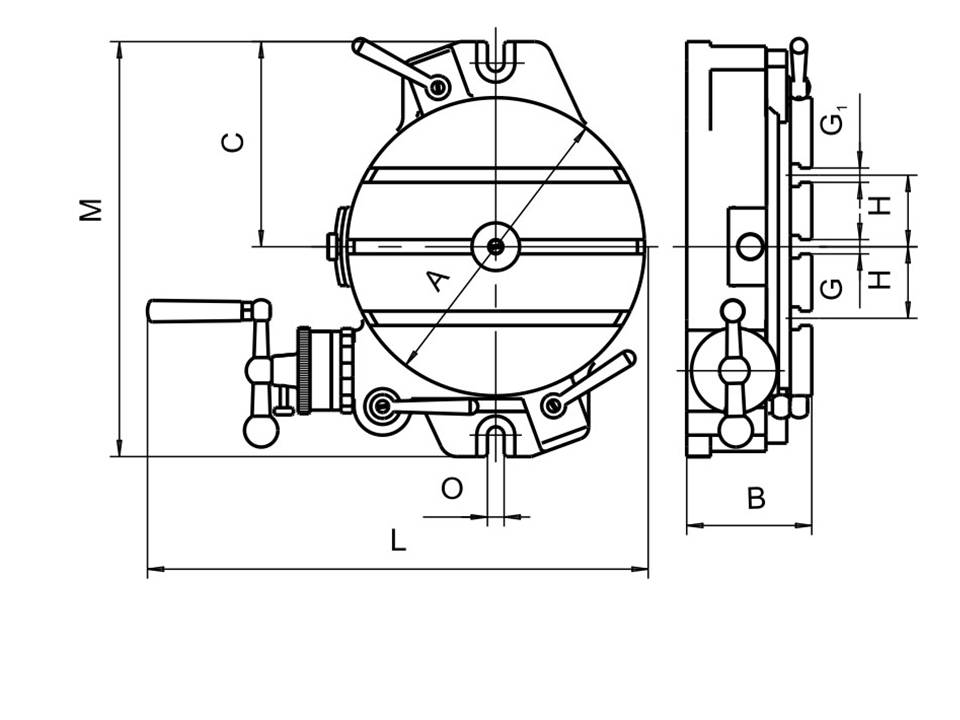

| Габаритные размеры (LxBxH), мм. | 348х421х105 |
