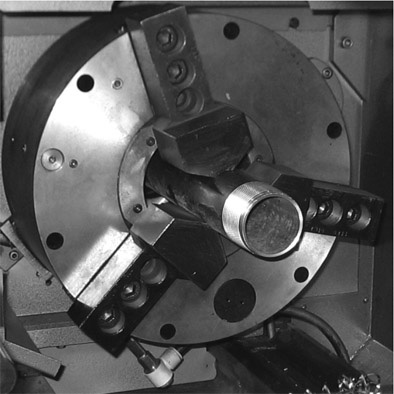

Полый для обработки труб со встроенным пневмоприводом

НАЗНАЧЕНИЕ:
Патрон служит для комплектации специальных токарных станков с фиксированным остановом шпинделя, предназначенных для обработки труб в нефте- и газодобывающей промышленности.

ОСОБЕННОСТИ:
Наличие встроенного пневмопривода позволяет производить установку на станок двух патронов (на переднем и заднем конце шпинделя токарного станка) для лучшей центровки заготовки трубы. Увеличенный ход зажимного кулачка позволяет производить зажим трубы, не снимая муфт. В комплект поставки патрона входит автономный пневмораспределительный коллектор, устанавливаемый на станке на специальном кронштейне (изготавливает и устанавливает потребитель).
Для аварийного отключения вращения шпинделя станка при падении давления в полости патрона, в корпусе патрона установлен механизм контроля падения давления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование параметра	Значение
Суммарная зажимное усилие в кулачках при подаче давления воздуха 6 бар, даН	10000
Максимальная частота вращения со сменными кулачками, мин-1	1400
Условный размер присоединительного конуса по ГОСТ12593-93 (DIN 55026)	11
Ход кулачка, мм:
Полный	19
Ускоренный	12
Зажимной	7
Давление срабатывания механизма контроля падения давления, МПа	2,5
Время падения давления в рабочей полости патрона до 0,25 МПа, не менее, мин	20
Масса патрона, кг	180
