Электростатическая фильтровальная установка ФВУ-1200-ФК17
НАЗНАЧЕНИЕ:
Установка ФВУ-1200-ФК17 соответствует требованиям ТУ–3646-001-10675319-2008 и предназначена для очистки воздуха на сварочных постах от сварочного аэрозоля (твердых и газообразных составляющих), а также для очистки воздуха от пыли, образующейся при проведении газорезательных, шлифовальных и заточных работ.
ОСОБЕННОСТИ:
Установка ФВУ-1200-ФК17 оснащена колесами для свободного перемещения по цеху. Загрязненный воздух поступает в установку и проходит пятиступенчатую очистку.
- Первая ступень очистки: пылеосадительная камера, работающая по принципу осаждения пыли при резком изменении направления движения и расширении сечения потока.
- Вторая ступень очистки: фильтр-искрогаситель из металлической сетки.
- Третья ступень очистки: фильтр грубой очистки на основе ткани ФРНК, который задерживает частицы аэрозоли до 5мкм и одновременно выравнивает скорость прохождения газового потока.
Очистка воздуха в фильтре механическая.
- Четвертая ступень очистки: картриджный фильтр тонкой очистки. Картридж имеет класс очистки F9 и задерживает частицы аэрозоли до 0,2 мкм.
- Пятая ступень очистки: фильтр-адсорбер с активированным углем, который производит очистку воздушного потока от вредных газовых компонентов.
Установка ФВУ-1200-ФК17выпускается в следующих исполнениях:
- с поворотным устройством (без фильтра грубой очистки) модель ФВУ-1200-ФК17

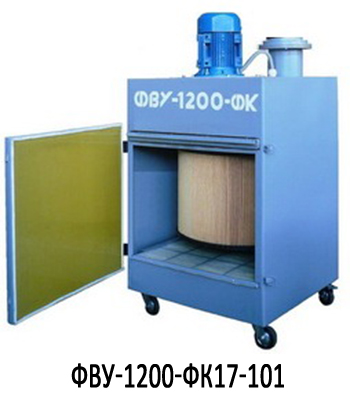

- без поворотного устройства (фланцевое соединение) - модель ФВУ-1200-101
- с поворотным устройством - модель ФВУ-1200-ФК17-109

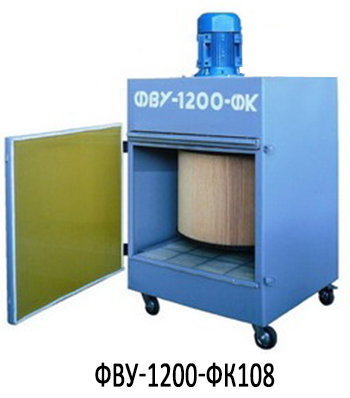

- без поворотного устройства (соединение через патрубок) - модель ФВУ-1200-108.
1.Корпус. 2. Накопитель. 3. Фильтр предварительной очистки. 4. Фильтр грубой очистки. 5. Картридж.
6. Адсорбирующий угольный фильтр. 7. Вентилятор. 8. Пусковая арматура. 9. Поворотно-вытяжное устройство.
10. Входной патрубок для варианта исполнения -108
Установка ФВУ-1200-ФК17 соответствует требованиям ТУ–3646-001-10675319-2008 и предназначена для очистки воздуха на сварочных постах от сварочного аэрозоля (твердых и газообразных составляющих), а также для очистки воздуха от пыли, образующейся при проведении газорезательных, шлифовальных и заточных работ.
ОСОБЕННОСТИ:
Установка ФВУ-1200-ФК17 оснащена колесами для свободного перемещения по цеху. Загрязненный воздух поступает в установку и проходит пятиступенчатую очистку.
- Первая ступень очистки: пылеосадительная камера, работающая по принципу осаждения пыли при резком изменении направления движения и расширении сечения потока.
- Вторая ступень очистки: фильтр-искрогаситель из металлической сетки.
- Третья ступень очистки: фильтр грубой очистки на основе ткани ФРНК, который задерживает частицы аэрозоли до 5мкм и одновременно выравнивает скорость прохождения газового потока.
Очистка воздуха в фильтре механическая.
- Четвертая ступень очистки: картриджный фильтр тонкой очистки. Картридж имеет класс очистки F9 и задерживает частицы аэрозоли до 0,2 мкм.
- Пятая ступень очистки: фильтр-адсорбер с активированным углем, который производит очистку воздушного потока от вредных газовых компонентов.
Установка ФВУ-1200-ФК17выпускается в следующих исполнениях:
- с поворотным устройством (без фильтра грубой очистки) модель ФВУ-1200-ФК17
- без поворотного устройства (фланцевое соединение) - модель ФВУ-1200-101
- с поворотным устройством - модель ФВУ-1200-ФК17-109
- без поворотного устройства (соединение через патрубок) - модель ФВУ-1200-108.
1.Корпус. 2. Накопитель. 3. Фильтр предварительной очистки. 4. Фильтр грубой очистки. 5. Картридж.
6. Адсорбирующий угольный фильтр. 7. Вентилятор. 8. Пусковая арматура. 9. Поворотно-вытяжное устройство.
10. Входной патрубок для варианта исполнения -108
Корпус установки сварной, изготовлен из листового и профильного проката, разделён перегородками на три секции, оснащён колёсными опорами.
Конструктивно одна из секций представляет собой сухой инерционный пылеуловитель в котором отделение твёрдых взвешенных частиц от газового потока осуществляется под действием инерционных сил, возникающих при резком изменении направления движения потока. Пыль при этом, осыпается в накопитель.
В двух других секциях размещаются фильтр предварительной очистки , фильтр грубой очистки, фильтр тонкой очистки (картридж) и адсорбирующий угольный фильтр. Доступ к фильтрам осуществляется через герметично закрываемую дверь.
Фильтр предварительной очистки состоит из набора специальных металлических гофрированных сеток и выполняет роль искрогасителя. По мере загрязнения фильтр, конструктивно оформленный в съемную кассету, может быть очищен и многократно использован.
Фильтр грубой очистки представляет собой пористую перегородку из фильтровальной ткани ФРНК или Фил Тек Стандарт 2 с поверхностной плотностью 250 – 290 г/м2.Основное назначение фильтра предварительной очистки - задержать частицы пыли размером более 5 мкм. По мере загрязнения фильтра, конструктивно оформленного в съемную кассету, фильтровальная ткань подлежит замене.
По мере накопления частиц на поверхности картриджа образуется «шуба», повышается его сопротивление, изменяется режим фильтрации. Для поддержания режима фильтрации в требуемых пределах производится замена картриджа.Для поддержания режима фильтрации в требуемых пределах производится очистка (регенерация) картриджа.
Адсорбирующий угольный фильтр обеспечивает очистку воздуха от оксидов азота и улавливает практически все токсичные примеси из воздуха с молекулярной массой более 40 атомных единиц. Фильтр оформлен конструктивно в виде съемной кассеты.
Фильтр регенерации не подлежит и должен заменяться по мере его загрязнения.
Поворотно-вытяжное устройство предназначено для приема и направленного движения потока загрязненного газа в блок фильтров и представляют собой систему, состоящую из гибкого рукава и труб, соединенных при помощи шарниров, позволяющих обеспечивать установку заборного раструба в любую точку зоны обслуживания.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Производительность, м3/час | 1200 м³/час |
| Размер улавливаемых частиц, мкм, | 0,2 |
| Степень очистки не менее, % |
99,9(твердая фаза); 90(газообр. фаза) |
| Уровень шума, Дб. | 75 |
| Количество обслуживаемых постов | 1 |
| Масса, кг. | 110 |
| Габаритные размеры (LxBxH), мм. | 646х850х1290 |
| Род тока питающей сети | Переменный трехфазный |
| Напряжение питания, В | 380 |
| Площадь фильтрования, м2 | 22 |
| Установленная суммарная мощность, кВт | 1,5 |
| Напряжение на коронирующем электроде, В | - |
| Напряжение на осадительном электроде, В | - |
КОМПЛЕКТ ПОСТАВКИ (базовый):
- Вентилятор - 1 шт.
- Фильтр-искрогаситель - 1 шт.
- Картридж тонкой очистки - 1 шт.
- Фильтр химической очистки - 1 шт.
- ПВУ L=2м - 1 шт.
