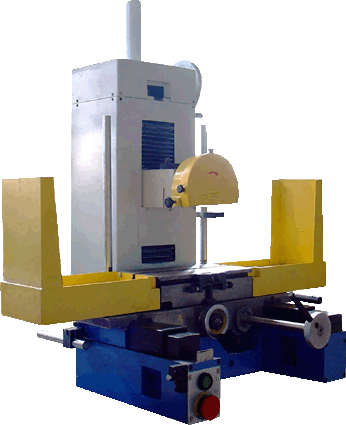

ВСА-032 Станок шлифовальный настольный
Аналоги и варианты наименования:
ВШ-032 Станок шлифовальный настольный (устаревшее наименование)
НАЗНАЧЕНИЕ:
Предназначен для плоского шлифования различных деталей периферией шлифовального круга.
ОСОБЕННОСТИ:
- Высокооборотный шпиндель на предварительно напряженных шарикоподшипниках гарантирует маловибрационный ход, высокую точность, долгий срок службы и не требует ухода;
- Двигатель шпинделя имеет достаточную мощность, полностью изолирован и сбалансирован;
- Массивная поглощающая вибрации конструкция;
- Настенный навесной электрошкаф с устройством защитного отключения, обеспечивающего безопасность;
- Установочные и рабочие перемещения осуществляются вручную.
Предназначен для плоского шлифования различных деталей периферией шлифовального круга.
ОСОБЕННОСТИ:
- Высокооборотный шпиндель на предварительно напряженных шарикоподшипниках гарантирует маловибрационный ход, высокую точность, долгий срок службы и не требует ухода;
- Двигатель шпинделя имеет достаточную мощность, полностью изолирован и сбалансирован;
- Массивная поглощающая вибрации конструкция;
- Настенный навесной электрошкаф с устройством защитного отключения, обеспечивающего безопасность;
- Установочные и рабочие перемещения осуществляются вручную.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Размер рабочей поверхности стола, мм. | 250 х 125 |
| Максимальная длина обрабатываемой заготовки, мм. | 250 |
| Наибольшая ширина обрабатываемой заготовки, мм. |
125 (на магнит плите); 100 (на столе); 80 (в тисках) |
| Наибольшая высота заготовки, мм. |
140 (на магнит плите); 220 (на столе) |
| Наибольшее продольное перемещение стола, мм. | 300 |
| Поперечный ход стола, мм. | 150 |
| Наибольшее вертикальное перемещение шлифовальной головки, мм. | 225 |
| Параметры шлифовального круга (D наружн. / d посадочн. / B), мм. | 150 / 32 / 20 |
| Частота вращения шпинделя, об/мин. | 3600 |
| Плоскостность, полученная на образце изделия, мкм. | 10 |
| Шероховатость поверхности, полученная на образце изделия, Ra | 0,8 |
| Мощность привода главного движения, кВт | 0,75 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 920 х 950 х 963 |
| Масса, кг. |
315 (420 в упаковке) |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Плита магнитная 7208-0103В;
- Тиски;
- Оправка балансировочная;
- Круг ГОСТ 22424-83 1-150х20х32 25А 25СМ К7 35м/с А1кл;
- Слесарно-монтажный инструмент (Ключи ГОСТ 2839-80, 11737-74, 16984-79; Отвёртки ГОСТ 17199-88);
- Руководство по эксплуатации.
- Станок в сборе;
- Плита магнитная 7208-0103В;
- Тиски;
- Оправка балансировочная;
- Круг ГОСТ 22424-83 1-150х20х32 25А 25СМ К7 35м/с А1кл;
- Слесарно-монтажный инструмент (Ключи ГОСТ 2839-80, 11737-74, 16984-79; Отвёртки ГОСТ 17199-88);
- Руководство по эксплуатации.
