ОШ-2030 Станок плоскошлифовальный
НАЗНАЧЕНИЕ:
Станок предназначен для выполнения шлифовальных работ (шлифовка плоских и наклонных поверхностей, а также цилиндрических) в условиях единичного и мелкосерийного производства.
ОСОБЕННОСТИ:
Станок имеет ручное управление по трём осям посредством маховиков (продольное - Х, поперечное- Z и вертикальное - Y).
Основанием станка является литая станина, по продольным направляющим которой перемещается стол. Перемещение стола производится при помощи шестерни и зубчатой рейки. Станок имеет колонну, по направляющим которой в вертикальном направлении перемещается каретка, несущая шлифовальную головку с горизонтальным шпинделем.
Шлифовальная головка перемещается по каретке в поперечном направлении.

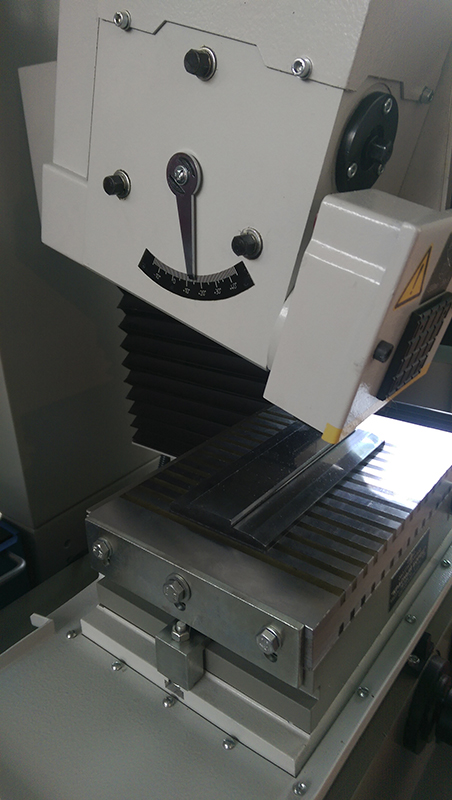

Перемещения стола по координате Х и шлифовального круга по координате Z и Y осуществляется по линейным шариковым направляющим, шлифовальная головка имеет возможность ручного поворота в вертикальной плоскости.

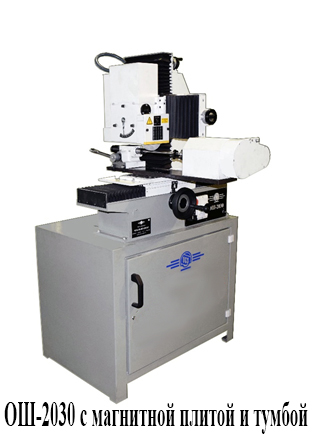

За дополнительную плату станок комплектуется магнитной плитой, съёмным приспособлением для круглого наружного шлифования, стационарным светильником и тумбой.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Размер рабочей поверхности стола, мм. | 300 х 200 |
| Минимальная длина обрабатываемой заготовки, мм. | 300 |
| Наибольшая ширина обрабатываемой заготовки, мм. | 200 |
| Наибольшая высота заготовки, мм. | 235 |
| Наибольшее продольное перемещение стола, мм. | 300 |
| Поперечный ход стола, мм. | 215 |
| Масса заготовки, кг. | 50 |
| Наибольшее вертикальное перемещение стола, мм. | 300 |
| Параметры шлифовального круга (D наружн. / d посадочн. / B), мм. | 150 / 32 / 16 |
| Частота вращения шпинделя, об/мин. | 4360 |
| Шероховатость поверхности, полученная на образце изделия, Ra | 0,32 |
| Плоскостность, полученная на образце изделия, мкм. | 4 |
| Параллельность, полученная на образце изделия, мкм. | 5 |
| Мощность привода главного движения, кВт | 1,1 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. |
914 х 810 х 1070 914 х 810 х 1700 (с тумбой) |
| Масса, кг. |
360 (440 с тумбой) |
- Станок в сборе.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- тумба ОШ-2030.500.000.0.00;
- плита магнитная ОШ-2030.00.0.000.0.00;
- агрегат СОЖ ОШ-2030.600.000.0.00;

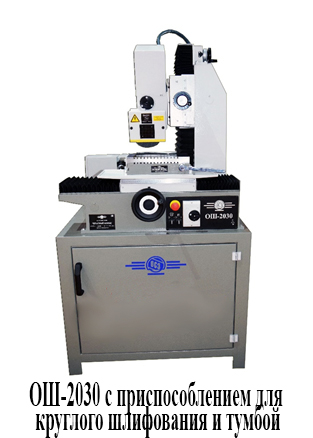

- приспособление для круглого шлифования ОШ-2030.42.0.000.0.00.
