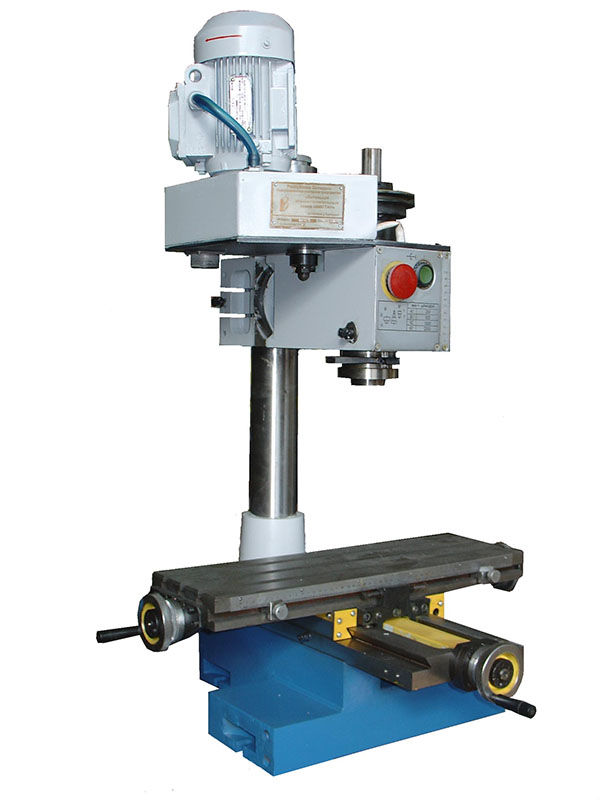

ВСМ-029 Станок настольный сверлильно-фрезерный
НАЗНАЧЕНИЕ:
Станок универсальный настольный предназначен для выполнения фрезерных и сверлильных работ по металлу, пластмассе.
ОСОБЕННОСТИ:
• Относительно большой крестовый стол со шлифованными регулируемыми направляющими типа «ласточкин хвост».
• Установка пиноли на врезание и на глубину с помощью штурвала для сверление и по лимбу маховиком при фрезеровании.
• Изменение числа оборотов перекидным клиновым ремнем.
• Регулируемые упоры глубины сверления и перемещения стола.
• Вертикальная шпиндельная бабка, поворачиваемая на 90 по часовой и на 45 против часовой стрелки.
• Настенный навесной электрошкаф с устройством защитного отключения, обеспечивающего безопасность.
Станок универсальный настольный предназначен для выполнения фрезерных и сверлильных работ по металлу, пластмассе.
ОСОБЕННОСТИ:
• Относительно большой крестовый стол со шлифованными регулируемыми направляющими типа «ласточкин хвост».
• Установка пиноли на врезание и на глубину с помощью штурвала для сверление и по лимбу маховиком при фрезеровании.
• Изменение числа оборотов перекидным клиновым ремнем.
• Регулируемые упоры глубины сверления и перемещения стола.
• Вертикальная шпиндельная бабка, поворачиваемая на 90 по часовой и на 45 против часовой стрелки.
• Настенный навесной электрошкаф с устройством защитного отключения, обеспечивающего безопасность.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольший диаметр торцевого фрезерования, мм. | 16 |
| Размер рабочей поверхности стола, мм. | 580x180 |
| Конус шпинделя | Морзе 3 |
| Наибольшее продольное перемещение стола, мм. | 320 |
| Поперечный ход стола, мм. | 160 |
| Частота вращения шпинделя, об/мин. | 250;500;1000;2000 |
| Расстояние от торца шпинделя до стола, мм. |
50(min); 340(max) |
| Ход шпинделя, мм. | 100 |
| Расстояние от оси шпинделя до колонны, мм. | 252 |
| Максимальный диаметр сверления, мм. | 16 |
| Напряжение питания, В | 380 |
| Диапазон подач шпинделя, мм./об. | ручная |
| Класс точности | Н |
| Угол поворота вертикальной фрезерной головки в продольной плоскости, град. |
90(по часовой); 45(против) |
| Мощность привода главного движения, кВт | 0,75 |
| Габаритные размеры (LxBxH), мм. |
716 x 808 x 975; (960х960х1180 в упаковке) |
| Масса, кг. |
195; (в упаковке 261) |
КОМПЛЕКТ ПОСТАВКИ
- Фреза 2223-0165 (12 мм.) по ГОСТ 17026-71 – 1 шт.;
- Втулка 6101-0124 3/1 по ГОСТ 18258-72 – 1 шт.;
- Втулка 6101-0125 321 по ГОСТ 18258-72 – 1 шт.;
- Оправка ВШ-029.90.020 – 1 шт.;
- Прихват ВШ-029.90.010 – 3 шт.;
- Выколотка ВШ-029.90.201 – 1 шт.;
- Шомпол ВШ-029.90.202 (М10) – 1 шт.;
- Шомпол ВШ-029.90.203 (М6) – 1 шт.;
- Щиток защитный ВШ-029.10.010 – 1 шт.;
- Ограждение ВШ-029.90.010 – 1 шт.;
- Рукоятка А31.0105.01-89 7061-0452 – 1 шт.;
- Патрон сверлильный 16-В18 по ГОСТ 8522-79 – 1 шт.;
- Тиски поворотные.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Фреза 2254-0864 по ГОСТ 2679-73 – 1 шт.;
- Патрон делительный ВШ-029.25.000 – 1 шт.;
- Оправка ВШ-029.90.040 – 1 шт.;
- Фреза 2223-0165 (12 мм.) по ГОСТ 17026-71 – 1 шт.;
- Втулка 6101-0124 3/1 по ГОСТ 18258-72 – 1 шт.;
- Втулка 6101-0125 321 по ГОСТ 18258-72 – 1 шт.;
- Оправка ВШ-029.90.020 – 1 шт.;
- Прихват ВШ-029.90.010 – 3 шт.;
- Выколотка ВШ-029.90.201 – 1 шт.;
- Шомпол ВШ-029.90.202 (М10) – 1 шт.;
- Шомпол ВШ-029.90.203 (М6) – 1 шт.;
- Щиток защитный ВШ-029.10.010 – 1 шт.;
- Ограждение ВШ-029.90.010 – 1 шт.;
- Рукоятка А31.0105.01-89 7061-0452 – 1 шт.;
- Патрон сверлильный 16-В18 по ГОСТ 8522-79 – 1 шт.;
- Тиски поворотные.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Фреза 2254-0864 по ГОСТ 2679-73 – 1 шт.;
- Патрон делительный ВШ-029.25.000 – 1 шт.;
- Оправка ВШ-029.90.040 – 1 шт.;
