КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
- Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, тем самым обеспечивая оборудованию необходимую устойчивость к вибрации;

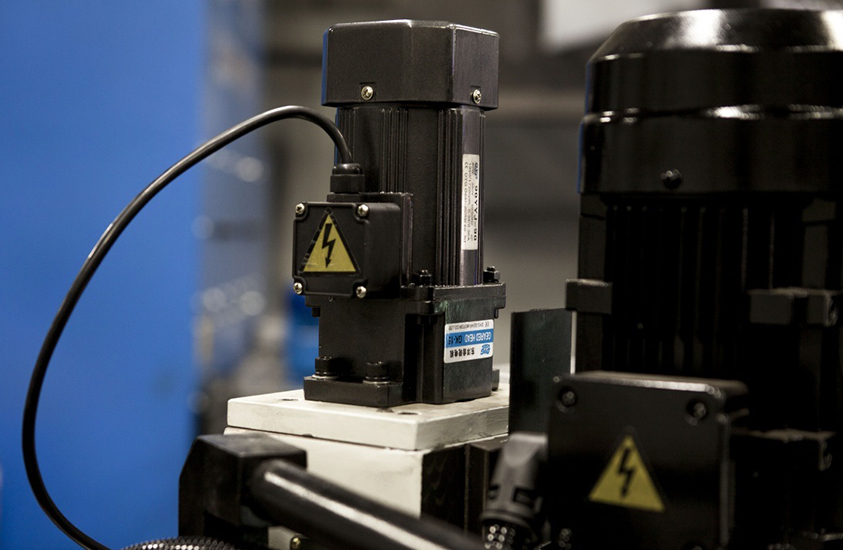

- Мощный двухскоростной асинхронный двигатель - 1,3 /1,8 кВт, рассчитанный на непрерывную работу;
- Реверсивное вращения электродвигателя позволяет осуществлять технологические операции по нарезанию резьбы;
- Устройство цифровой индикации (УЦИ) по двум осям (X и Y) позволяет устанавливать необходимые параметры обработки, осуществлять привязку инструментов и контролировать режимы работы станка с высокой точностью;
- Направляющие по типу ласточкиного хвоста гарантируют устойчивость и точность перемещения стола;
- Точное перемещение пиноли шпинделя;

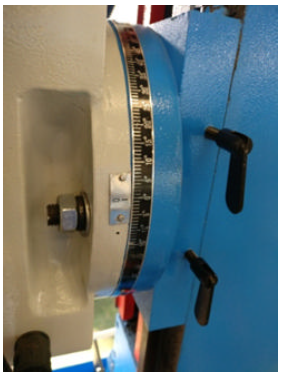

- Возможность наклона сверлильно-фрезерной головки вправо / влево ± 90°;

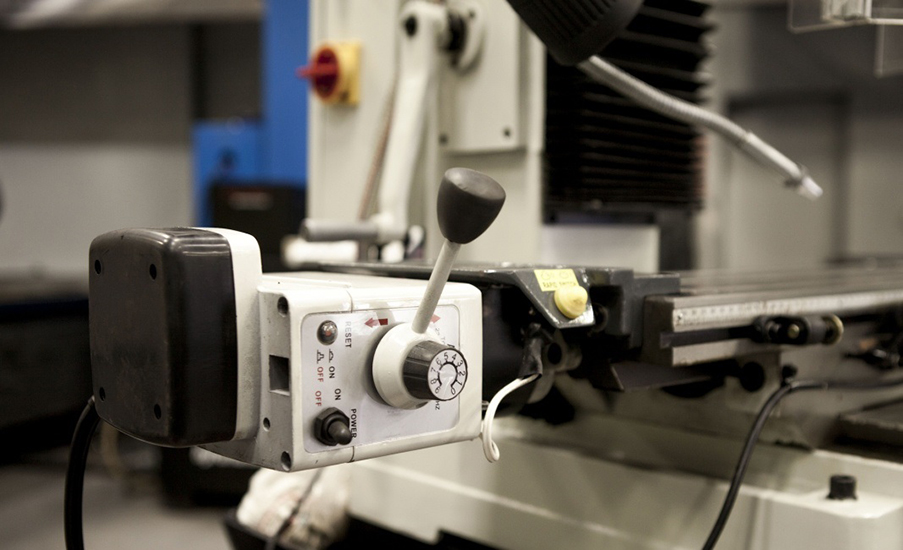

- Автоподача по оси Х;
- Три автоподачи пиноли шпинделя.

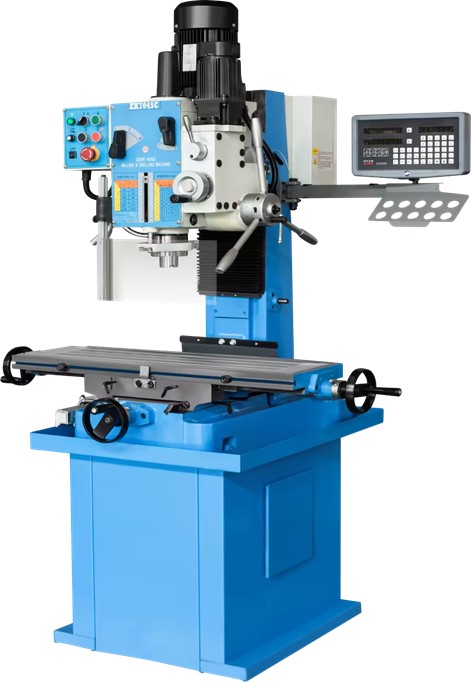

ZX7045C1 Универсальный сверлильно-фрезерный станок
НАЗНАЧЕНИЕ:
Станок предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. ZX7045C1 выполняет операции сверления и фрезерования под различными углами, также возможно производить зенкерование, зенкование, растачивание и нарезание резьбы метчиками.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
- Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, тем самым обеспечивая оборудованию необходимую устойчивость к вибрации;
- Мощный двухскоростной асинхронный двигатель - 1,3 /1,8 кВт, рассчитанный на непрерывную работу;
- Реверсивное вращения электродвигателя позволяет осуществлять технологические операции по нарезанию резьбы;
- Устройство цифровой индикации (УЦИ) по двум осям (X и Y) позволяет устанавливать необходимые параметры обработки, осуществлять привязку инструментов и контролировать режимы работы станка с высокой точностью;
- Направляющие по типу ласточкиного хвоста гарантируют устойчивость и точность перемещения стола;
- Точное перемещение пиноли шпинделя;
- Возможность наклона сверлильно-фрезерной головки вправо / влево ± 90°;
- Автоподача по оси Х;
- Три автоподачи пиноли шпинделя.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Основные параметры станка | |
| Наибольший диаметр сверления в чугуне / стали, мм. | 45 / 32 |
| Наибольшая нарезаемая резьба в чугуне / стали | М16 / М12 |
| Наибольший диаметр торцевого фрезерования, мм. | 80 |
| Максимальный диаметр фрезерования концевой фрезой, мм. | 28 |
| Вылет шпинделя, мм. | 260 |
| Наибольшее расстояние от торца шпинделя до стола, мм. | 475 |
| Рабочий стол | |
| Размеры рабочей поверхности стола, мм. | 800 х 240 |
| Число Т-образных пазов | 4 |
| Размер Т-образного паза | 14 |
| Наибольшее продольное перемещение стола, мм. | 540 |
| Наибольший поперечный ход стола, мм. | 170 |
| Пределы подач стола (бесступенчато), мм./мин. | 8 - 95 |
| Шпиндель | |
| Конус шпинделя | МТ4 |
| Ход пиноли шпинделя, мм. | 110 |
| Диапазон частоты вращения шпинделя, об./мин. | 50 - 2500 |
| Количество скоростей шпинделя | 12 |
| Поворот шпиндельной головки, град. | ± 90 |
| Автоматические подачи шпинделя, мм./об. | 0,12 / 0,18 / 0,25 |
| Электрооборудование | |
| Напряжение питания, В | 380 |
| Мощность привода главного движения, кВт | 1,3 / 1,8 |
| Мощность привода подач, кВт | 0,9 |
| Мощность электродвигателя привода насоса охлаждения, кВт | 0,04 |
| Масса и габариты | |
| Габаритные размеры, (LxBxH), мм. | 1240 х 930 х 2100 (1080 х 980 х 2240 в упаковке) |
| Масса, кг. | 360 (405 в упаковке) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- УЦИ («Sino») по 2-м осям;
- Сверлильный патрон В18 3-16 мм.;
- Клин;
- Торцевая фреза Ø 80 мм.;
- Оправка сверлильного патрона МТ4/B18;
- Переходная оправка MT4/MT3;
- Переходная оправка MT3/MT2;
- Подставка под станок;
- Система подачи СОЖ;
- Светильник местного освещения LED;
- Набор инструмента и принадлежностей для обслуживания станка;
- Инструкция по эксплуатации на русском языке.
- Станок в сборе;
- УЦИ («Sino») по 2-м осям;
- Сверлильный патрон В18 3-16 мм.;
- Клин;
- Торцевая фреза Ø 80 мм.;
- Оправка сверлильного патрона МТ4/B18;
- Переходная оправка MT4/MT3;
- Переходная оправка MT3/MT2;
- Подставка под станок;
- Система подачи СОЖ;
- Светильник местного освещения LED;
- Набор инструмента и принадлежностей для обслуживания станка;
- Инструкция по эксплуатации на русском языке.
