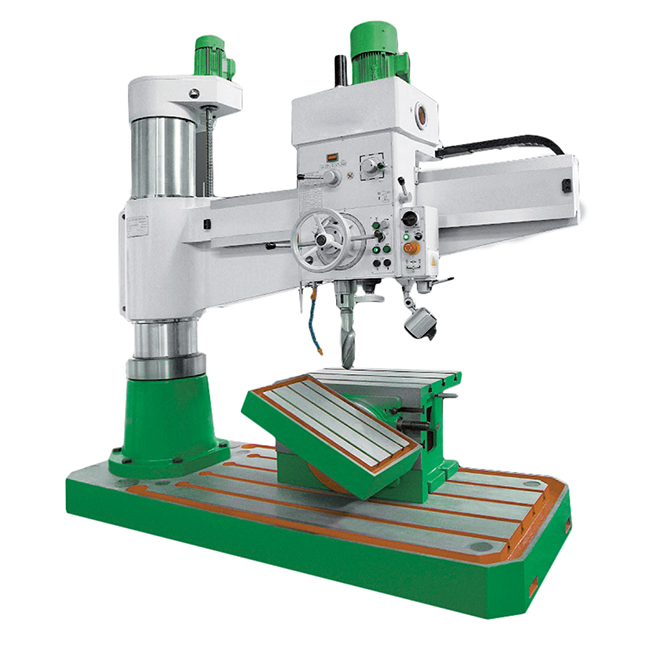

2Л563 Радиально-сверлильный станок
Аналоги и варианты наименования:
2А554-1, ОС2567, ОС2146А, KR63, 25С70, R 60 V.
ОСОБЕННОСТИ:
Станок предназначен для выполнения операций сверления (до 63 мм.), рассверливания, зенкерования, развертывания, нарезания резьбы в деталях из стали, чугуна и других металлов. Благодаря технологическим возможностям станка, он может применяться для обработки отверстий как в ремонтных цехах, так и на предприятиях крупносерийного производства.
ОСОБЕННОСТИ:
- Основание, консоль, колонна и головка приводного механизма выполнены из литья высокого качества, благодаря чему увеличивается жесткость и устойчивость к вибрациям;
- Все подвижные элементы перемещаются при минимуме усилий, а их фиксация в рабочем положении осуществляется при помощи гидравлических зажимов;
- Рукав перемещается по колонне в вертикальном направлении, а также вращается вокруг вертикальной оси одновременно с колонной. Вертикальное движение консоли осуществляется при участии двигателя привода, а также ходового винта;
- Станок оснащен специальным механизмом, выключающим в автоматическом режиме подачу по достижению глубины обработки, которая была задана;
- Реализация привода сверлильного шпинделя осуществлена через многодисковое сцепление, в результате чего достигается легкость переключения вращения;
- Редуктор подъёма консоли, работающий в масляной ванне, отличается высокой надежностью и долговечностью;
- Спокойность и бесшумность хода дают приводы, имеющие прецизионно отшлифованные и закаленные зубчатые колеса. Последние выполнены из хромоникелевой стали;
- Смазывание всех приводных элементов обеспечивается масляным насосом;
- Использование приспособлений и специального инструмента существенно увеличивает производительность станка, расширяет перечень доступных операций, дает возможность растачивать в отверстиях кольцевые канавки, а также вырезать пластины круглой формы из листового материала.
Станок предназначен для выполнения операций сверления (до 63 мм.), рассверливания, зенкерования, развертывания, нарезания резьбы в деталях из стали, чугуна и других металлов. Благодаря технологическим возможностям станка, он может применяться для обработки отверстий как в ремонтных цехах, так и на предприятиях крупносерийного производства.
ОСОБЕННОСТИ:
- Основание, консоль, колонна и головка приводного механизма выполнены из литья высокого качества, благодаря чему увеличивается жесткость и устойчивость к вибрациям;
- Все подвижные элементы перемещаются при минимуме усилий, а их фиксация в рабочем положении осуществляется при помощи гидравлических зажимов;
- Рукав перемещается по колонне в вертикальном направлении, а также вращается вокруг вертикальной оси одновременно с колонной. Вертикальное движение консоли осуществляется при участии двигателя привода, а также ходового винта;
- Станок оснащен специальным механизмом, выключающим в автоматическом режиме подачу по достижению глубины обработки, которая была задана;
- Реализация привода сверлильного шпинделя осуществлена через многодисковое сцепление, в результате чего достигается легкость переключения вращения;
- Редуктор подъёма консоли, работающий в масляной ванне, отличается высокой надежностью и долговечностью;
- Спокойность и бесшумность хода дают приводы, имеющие прецизионно отшлифованные и закаленные зубчатые колеса. Последние выполнены из хромоникелевой стали;
- Смазывание всех приводных элементов обеспечивается масляным насосом;
- Использование приспособлений и специального инструмента существенно увеличивает производительность станка, расширяет перечень доступных операций, дает возможность растачивать в отверстиях кольцевые канавки, а также вырезать пластины круглой формы из листового материала.
Технические характеристики
Комплект поставки
Документация
ПАРАМЕТР | ЗНАЧЕНИЕ |
---|---|
Максимальный диаметр сверления, мм. | 63 / 72 (сталь/чугун) |
Наибольший диаметр нарезаемой резьбы | М52 / М54 (сталь/чугун) |
Конец шпинделя | Морзе 5 |
Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм. | 350 - 1600 |
Наибольшее перемещение сверлильной головки по рукаву, мм. | 1250 |
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм. | 350 - 1250 |
Ход шпинделя, мм. | 315 |
Угол поворота рукава вокруг колонны, град. | ±180 |
Размер рабочей поверхности плиты, мм. | 1000 х 1865 |
Количество Т-образных пазов | 3 |
Ширина Т-образного паза | 28 |
Расстояние между осями Т-образных пазов, мм. | 200 |
Диапазон частот вращения шпинделя, об./мин. |
38 – 275 275 - 2000 |
Регулирование частоты вращения шпинделя, мм | бесступенчато |
Диапазон подач шпинделя, мм./об. | 0,06 - 1,0 |
Количество подач шпинделя | 8 |
Ход шпинделя на оборот штурвала, мм | 122 |
Наибольший крутящий момент на шпинделе, Нм | 400 |
Наибольшее усилие подачи, Н | 16000 |
Отключение подачи при достижении заданной глубины сверления | ручное, автоматическое |
Включение реверса при достижении заданной глубины резьбы | ручное, автоматическое |
Зажим рукава на колонне |
автоматический гидравлический |
Зажим колонны в цоколе |
автоматический гидравлический |
Зажим сверлильной головки на рукаве | гидравлический |
Класс точности | H |
Мощность привода главного движения, кВт | 5,5 |
Напряжение питания, В | 380 |
Габаритные размеры (LxBxH), мм. | 2490 х 1050 х 2600 |
Масса, кг. | 3500 |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Система подачи СОЖ;
- Коробчатый стол;
- Галогенное освещение рабочей зоны;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Патрон сверлильный 6150-4029-03;
- Тиски станочные чугунные поворотные с ручным приводом 7200-0229-02 (ширина губок 320 мм.) для коробчатого стола;
- Тиски станочные чугунные неповоротные с ручным приводом 7200-0227-02 (ширина губок 320 мм.) для коробчатого стола;
- Патрон резьбонарезной 6162-4003-02 (М14-М24);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-02 (М14-М24):
- головка 6251-4002М-07 (М14);
- головка 6251-4002М-08 (М16);
- головка 6251-4002М-09 (М18/М20);
- головка 6251-4002М-10 (М22);
- головка 6251-4002М-11 (М24);
- Патрон резьбонарезной 6162-4003-04 (М27-М42);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-04 (М27-М42):
- головка 6251-4002М-12 (М27/М30);
- головка 6251-4002М-13 (М33);
- головка 6251-4002М-14 (М36);
- головка 6251-4002М-15 (М39/М42).
- Станок в сборе;
- Система подачи СОЖ;
- Коробчатый стол;
- Галогенное освещение рабочей зоны;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Патрон сверлильный 6150-4029-03;
- Тиски станочные чугунные поворотные с ручным приводом 7200-0229-02 (ширина губок 320 мм.) для коробчатого стола;
- Тиски станочные чугунные неповоротные с ручным приводом 7200-0227-02 (ширина губок 320 мм.) для коробчатого стола;
- Патрон резьбонарезной 6162-4003-02 (М14-М24);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-02 (М14-М24):
- головка 6251-4002М-07 (М14);
- головка 6251-4002М-08 (М16);
- головка 6251-4002М-09 (М18/М20);
- головка 6251-4002М-10 (М22);
- головка 6251-4002М-11 (М24);
- Патрон резьбонарезной 6162-4003-04 (М27-М42);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-04 (М27-М42):
- головка 6251-4002М-12 (М27/М30);
- головка 6251-4002М-13 (М33);
- головка 6251-4002М-14 (М36);
- головка 6251-4002М-15 (М39/М42).
