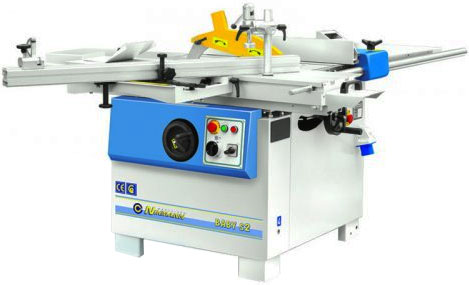

BABY S2 Форматно-раскроечный станок
НАЗНАЧЕНИЕ:
Предназначен для раскроя небольших листов ДСП в т.ч. облицованных ламинатом. Кроме того может применяться для качественного поперечного и продольного раскроя пиломатериалов. Используется в мелкосерийном и индивидуальном мебельном и столярном производствах для изготовления корпусной мебели.
ОСОБЕННОСТИ:
- Шариковые направляющие каретки;
- Алюминиевая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы ДСП;
- Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу;
- Пильный механизм имеет возможность наклона;
- Подрезная пила имеет попутное вращения относительно подачи заготовки и позволяет за счет предварительного реза раскраивать ламинированные листы ДСП без появления сколов.
Предназначен для раскроя небольших листов ДСП в т.ч. облицованных ламинатом. Кроме того может применяться для качественного поперечного и продольного раскроя пиломатериалов. Используется в мелкосерийном и индивидуальном мебельном и столярном производствах для изготовления корпусной мебели.
ОСОБЕННОСТИ:
- Шариковые направляющие каретки;
- Алюминиевая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы ДСП;
- Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу;
- Пильный механизм имеет возможность наклона;
- Подрезная пила имеет попутное вращения относительно подачи заготовки и позволяет за счет предварительного реза раскраивать ламинированные листы ДСП без появления сколов.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольшая длина пропила, мм. | 1600 |
| Размеры основного стола (L x B), мм. | 800 х 550 |
| Размер подвижного стола каретки (L x B), мм. | 1600 х 350 |
| Вид направляющих | шарики |
| Растояние между пилой и боковой базовой линейкой, мм. | 950 (1500*) |
| Высота пропила основной пилой угол 90 град. / 45 град., мм. |
70 / 49 (пила 250 мм) 102 / 72 (пила 315 мм) |
| Наклон пильного узла, град. | 0 - 45 |
| Диаметр основной пилы максимальный / посадочный, мм. | 250 - 315 / 30 |
| Диаметр подрезной пилы максимальный / посадочный, мм. | 120 / 20 |
| Диаметр патрубка стружкоприемника пильного узла/ограждения основной пилы, мм. | 120 |
| Мощность двигателя основной пилы, кВт | 3 |
| Частота вращения основной пилы, об/мин | 4000 |
| Мощность двигателя подрезной пилы, кВт | 0,75 |
| Частота вращения подрезной пилы, об/мин | 8000 |
| Установленная суммарная мощность, кВт | 3,75 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1400 х 1600 х 1150 |
| Масса, кг. | 380 |
| * | с приставным столом (опция) |
