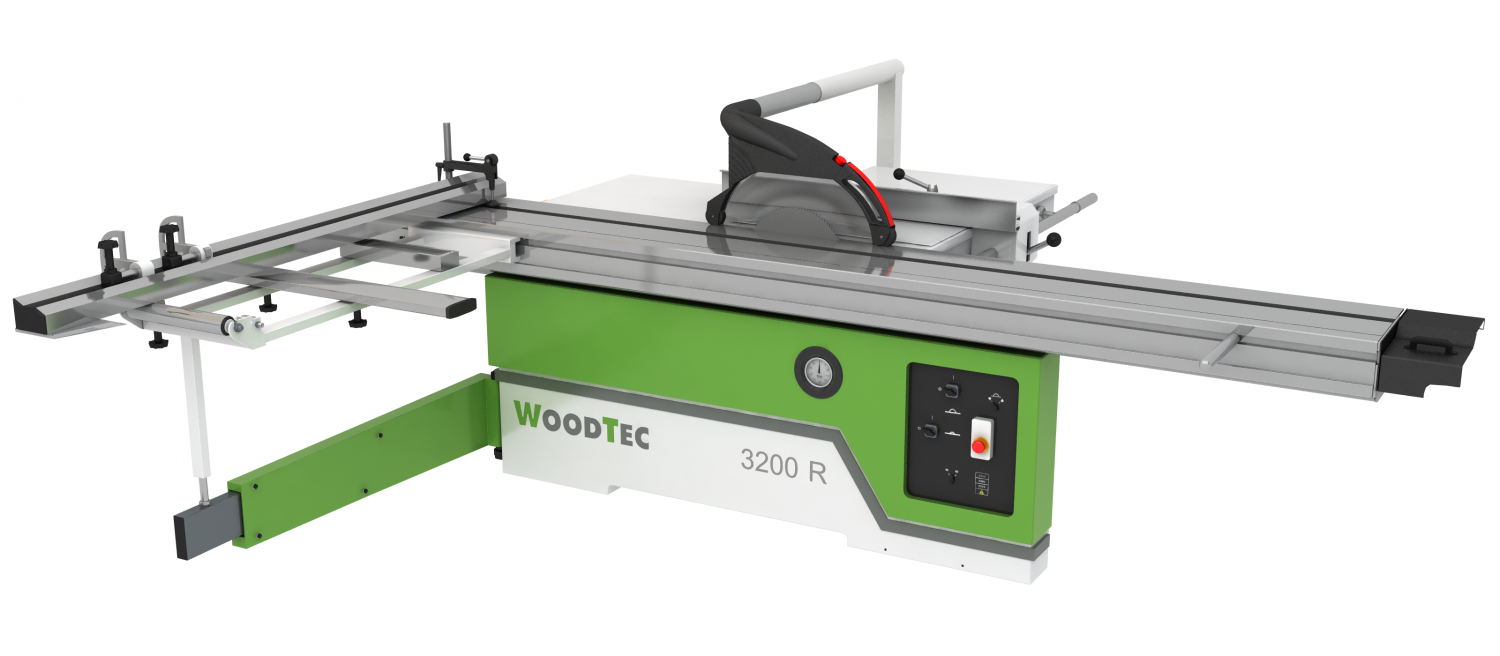

WoodTec 3200R Форматно-раскроечный станок


Цена: по запросу
НАЗНАЧЕНИЕ:

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости. Применяется на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.



ОСОБЕННОСТИ:
- Роликовая каретка с шириной 360 мм
- Большой защитный колпак на отдельном кронштейне
- Основной упор оснащен механизмом точной подстройки, который обеспечивает скорость перенастройки и точность пиления

Станина

Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой, достаточной для обеспечения точности раскроя и долговечности работы станка.
Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах.

Роликовая каретка

Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

Анодирование каретки

Поверхности каретки и параллельного упора проходят процесс анодирования. Эта операция обеспечивает высокую твердость поверхности и отличную сопротивляемость износу. Кроме того, светлые заготовки не пачкаются. Каретка может быть зафиксирована в любом положении.

Пильный узел

Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.

Механизм точной настройки

Механизм микрометрической настройки значительно упрощает установку параллельного упора. Регулировочный винт обеспечивает юстировку размера с идеальной точностью.

Удобство настройки подрезного узла

Ручки точной настройки подрезного узла по высоте и соосности вынесены на заднюю стенку станка. Такая система позволяет быстро и удобно откалибровать подрезную пилу не откатывая при этом каретку в крайнее положение. На задней стенке станка также расположен маховик настройки пильного узла по высоте.

Дополнительные столы

Уже в базовой комплектации станок имеет большие расширительные столы. Правый (920 × 880 мм) и стол на выходе заготовки (800 × 500 мм) обеспечивают значительную опорную поверхность для удобства работы на станке.

Торцовочный упор

Для раскроя заготовок под углом станок оснащен перемещаемой поперечной линейкой. Помимо градуированной шкалы на расширительном столе установлена планка с отверстиями-калибрами самых популярных углов (15; 22,5; 45 и т.д)

Пульт управления

Находится на передней панели станка и имеет простую, интуитивно понятную конфигурацию. На передней панели станка также находится маховик наклона пильного узла. Указатель угла наклона часового типа обеспечивает точность настройки до градуса.

Консольная защита пильного диска

Большой аспирационный кожух с роликами качения легко настраивается по толщине заготовки, обеспе чивая качественное пылеудаление, а также гарантирует полную защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха.



Эксцентриковый прижим

В базовую комплектацию станка входит механический эксцентриковый прижим.

Электрошкаф

Электрические компоненты управления станком вынесены в отдельный шкаф.





Технические характеристики
ПАРАМЕТР ЗНАЧЕНИЕ
Наибольшая длина пропила, мм. 3200
Размеры основного стола (L x B), мм. 920 х 510
Размер подвижного стола каретки (L x B), мм. 3200 х 360
Вид направляющих ролики
Растояние между пилой и боковой базовой линейкой, мм. 1250
Высота пропила основной пилой угол 90 град. / 45 град., мм. 80 / 65
Наклон пильного узла, град. 0 - 45
Диаметр основной пилы максимальный / посадочный, мм. 315 / 30
Диаметр подрезной пилы максимальный / посадочный, мм. 120 / 22
Диаметр патрубка стружкоприемника пильного узла/ограждения основной пилы, мм. 120 / 60
Мощность двигателя основной пилы, кВт 4
Частота вращения основной пилы, об/мин 2800; 4000; 5600
Мощность двигателя подрезной пилы, кВт 0,75
Частота вращения подрезной пилы, об/мин 8000
Установленная суммарная мощность, кВт 4,75
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 3200 х 3340 х 900
Масса, кг. 900
