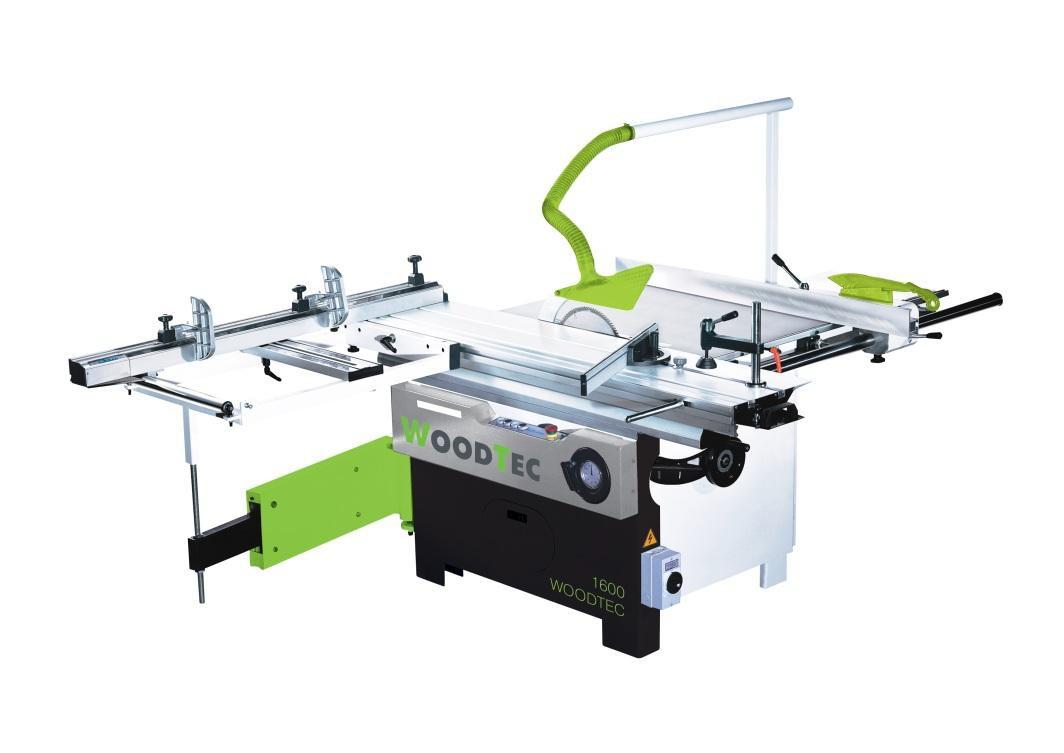

WoodTec 1600 Форматно-раскроечный станок
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости. Применяется на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.
ОСОБЕННОСТИ:
- Единственный компактный станок с роликовой кареткой
- Мощность двигателей пил: 3+0,75 кВт
- Большой форматный стол с телескопической опорой как на «взрослых» станках
- Станок универсальный с точки зрения раскроя различных материалов, оснащен двумя скоростями вращения пилы 4500/5500 об/мин
 |
Станина Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой, достаточной для обеспечения точности раскроя и долговечности работы станка. Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах. |
 |

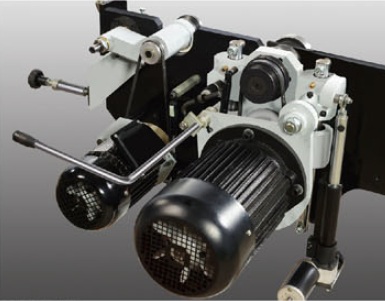

Пильный узел Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы. |
 |
Роликовая каретка Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. |
 |
Способ крепления каретки Широкие базовые поверхности станины, обработанные за один установ на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем. |
 |

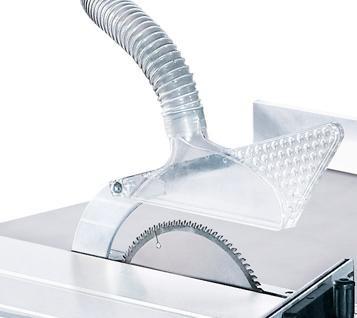

Защитный кожух пильного диска Защитный кожух пильного диска с отводом под аспирацию через гибкий шланг соединен с металлическим кронштейном. |
 |
Параллелный упор с механизмом точной настройки Механизм микрометрической настройки значительно установку параллельного упора. Регулировочный винт обеспечивает юстировку размера с точностью до миллиметра. |
 |

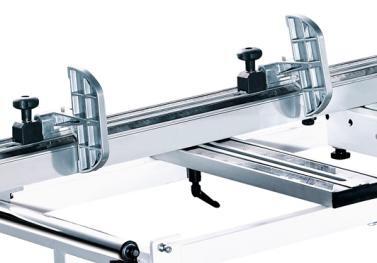

Поперечная линейка Торцовочный упор изготовлен из толстостенного алюминиевого профиля, обеспечивает надежность базирования, точность и сохранность установки размеров. |
 |

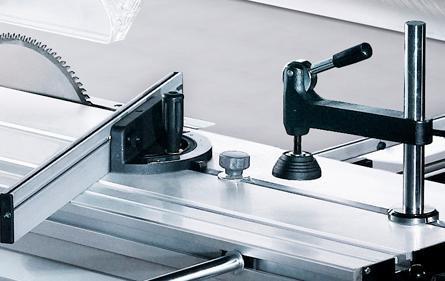

Эксцентриковый прижим и дополнительная линейка В базовую комплектацию станка входит механический эксцентриковый прижим и дополнительная линейка для угловых резов. |
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольшая длина пропила, мм. | 1600 |
| Размеры основного стола (L x B), мм. | 900 х 570 |
| Размер подвижного стола каретки (L x B), мм. | 1600 х 360 |
| Вид направляющих | роликовые |
| Растояние между пилой и боковой базовой линейкой, мм. | 1150 |
| Высота пропила основной пилой угол 90 град. / 45 град., мм. | 70 / 45 |
| Наклон пильного узла, град. | 0 - 45 |
| Диаметр основной пилы максимальный / посадочный, мм. | 305 / 30 |
| Диаметр подрезной пилы максимальный / посадочный, мм. | 120 / 20 |
| Диаметр патрубка стружкоприемника пильного узла/ограждения основной пилы, мм. | 120 / 60 |
| Мощность двигателя основной пилы, кВт | 3 |
| Частота вращения основной пилы, об/мин | 4500 / 5500 |
| Мощность двигателя подрезной пилы, кВт | 0,75 |
| Частота вращения подрезной пилы, об/мин | 8300 |
| Установленная суммарная мощность, кВт | 3,75 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1150 х 2200 х 1100 |
| Масса, кг. | 480 |
