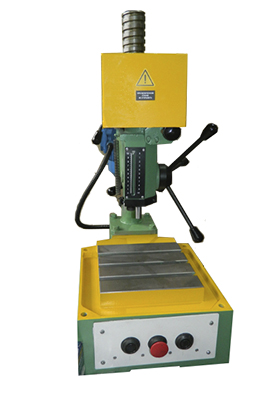

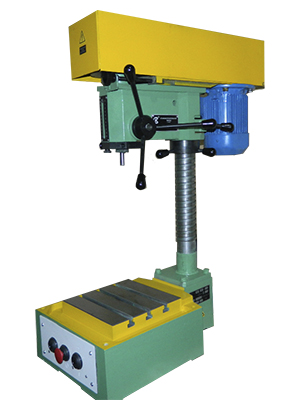

2М112 Станок настольно-сверлильный вертикальный
Аналоги и варианты наименования:
2А112, 2Н112, ГС2112, НС-12, НС-12А, НС-12Б, СНВШ-2
НАЗНАЧЕНИЕ:
Настольно-сверлильный вертикальный станок 2М112 предназначен для сверления отверстий диаметром не более 12 мм. в деталях из стали, чугуна, и цветных сплавов. Станок может быть использован в ремонтных и учебных мастерских, а также в производственных подразделениях крупных предприятий.
ОСОБЕННОСТИ:
- Качественный и производительный станок для ответственных работ;
- Простота конструкции обеспечивает легкость управления, надежность и долговечность;
- Шпиндель установлен на высокоточных шарикоподшипниках;
- Быстрое натяжение и легкая фиксация клиноременной передачи;
- Отсчет глубины обработки производится по лимбу с точностью 1 мм.
Настольно-сверлильный вертикальный станок 2М112 предназначен для сверления отверстий диаметром не более 12 мм. в деталях из стали, чугуна, и цветных сплавов. Станок может быть использован в ремонтных и учебных мастерских, а также в производственных подразделениях крупных предприятий.
ОСОБЕННОСТИ:
- Качественный и производительный станок для ответственных работ;
- Простота конструкции обеспечивает легкость управления, надежность и долговечность;
- Шпиндель установлен на высокоточных шарикоподшипниках;
- Быстрое натяжение и легкая фиксация клиноременной передачи;
- Отсчет глубины обработки производится по лимбу с точностью 1 мм.
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Максимальный диаметр сверления, мм. | 12 |
| Конус шпинделя | B18 (ГОСТ 9953-82) |
| Ход шпинделя, мм. | 100 |
| Диапазон частот вращения шпинделя, об./мин. | 450, 800, 1400, 2500, 4500 |
| Количество скоростей вращения шпинделя | 5 |
| Расстояние от оси шпинделя до колонны, мм. | 200 |
| Наибольшее расстояние от торца шпинделя до плиты, мм. | 400 |
| Цена деления лимба, мм. | 1 |
| Размер рабочей поверхности плиты, мм. | 250 х 250 |
| Количество Т-образных пазов | 3 |
| Ширина Т-образного паза | 14Н12 |
| Расстояние между осями Т-образных пазов, мм. | 50 |
| Мощность привода главного движения, кВт | 0,55 |
| Класс точности | Н |
| Напряжение питания, В | 380 |

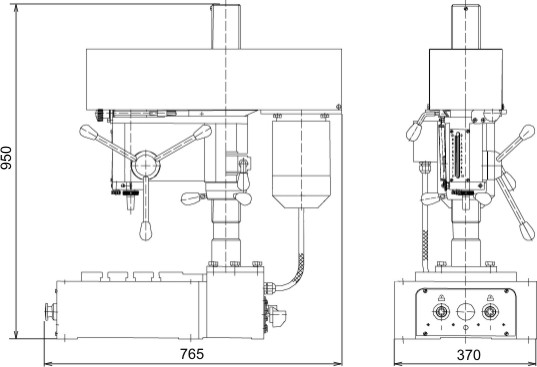

| Габаритные размеры (LxBxH), мм. |
795 x 370 x 950; (920 х 540 х 1000 в упаковке) |
| Масса, кг. |
120; (140 брутто) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Патрон сверлильный ПС16В18;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тиски станочные чугунные неповоротные 7200-0209-02;
- Тиски станочные чугунные поворотные 7200-0210-02;
- Станок в сборе;
- Патрон сверлильный ПС16В18;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тиски станочные чугунные неповоротные 7200-0209-02;
- Тиски станочные чугунные поворотные 7200-0210-02;
