ОСОБЕННОСТИ:
-Простота конструкции обеспечивает легкость управления, надежность и долговечность;
-Верхний предел частоты вращения шпинделя обеспечивает обработку отверстий малого диаметра;
- Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли шпинделя;

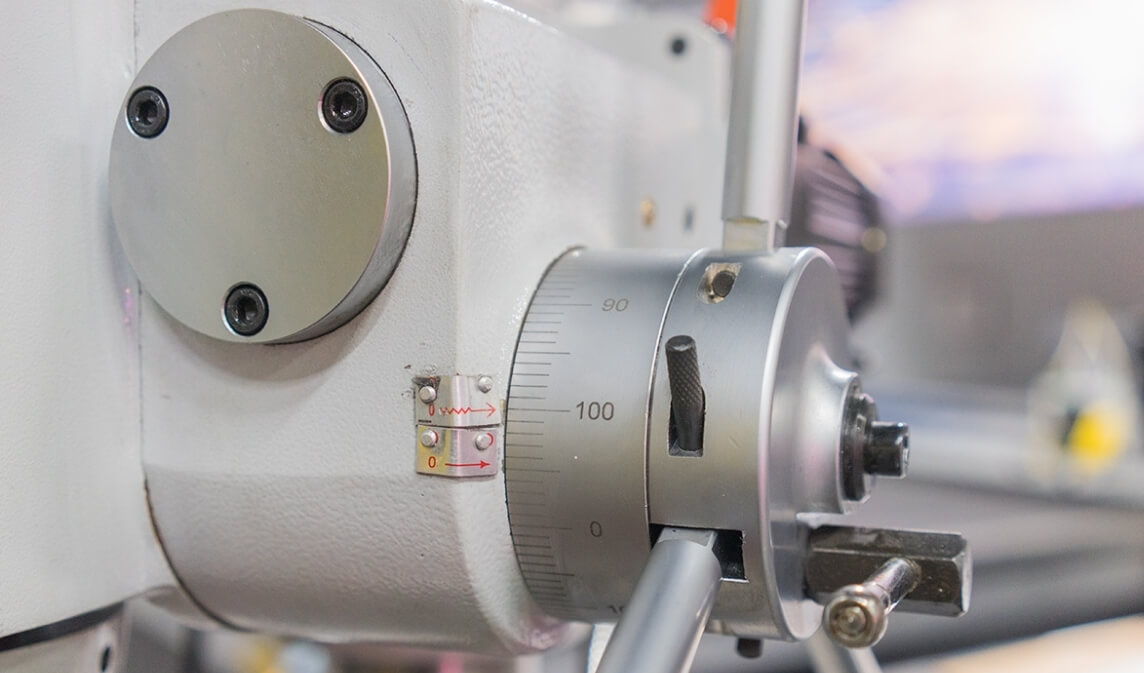

- Механическая подача шпинделя отключается автоматически при достижении заданной глубины отверстия, задаваемой регулируемым упором глубины сверления или при срабатывании предохранительной муфтой при перегрузке;

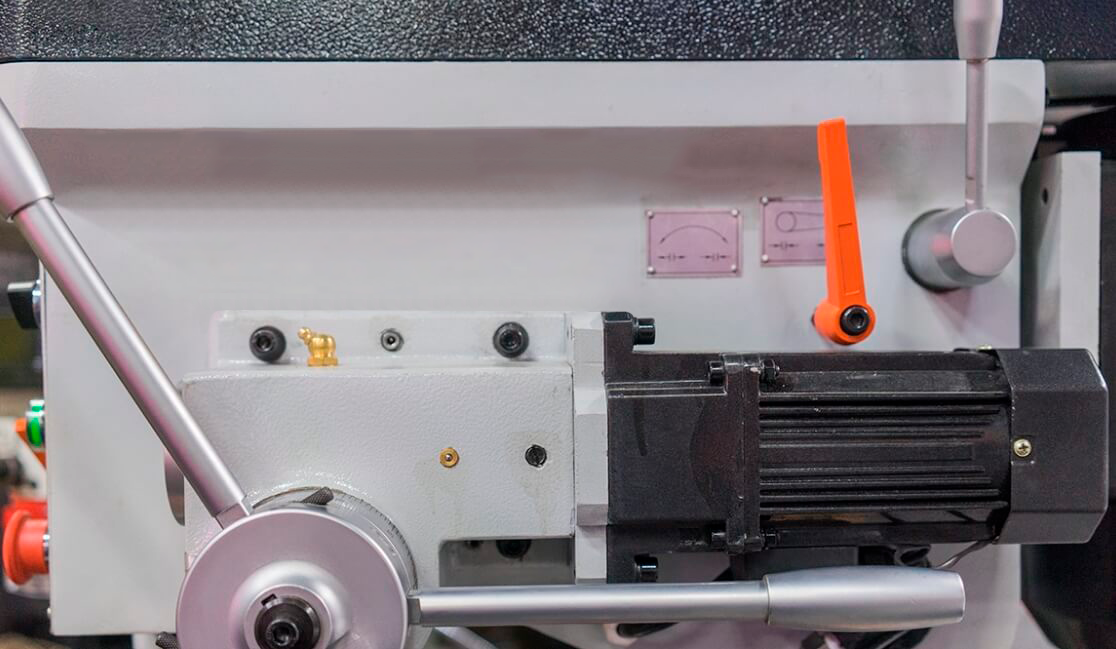

- Регулировка подач шпинделя – бесступенчатая;

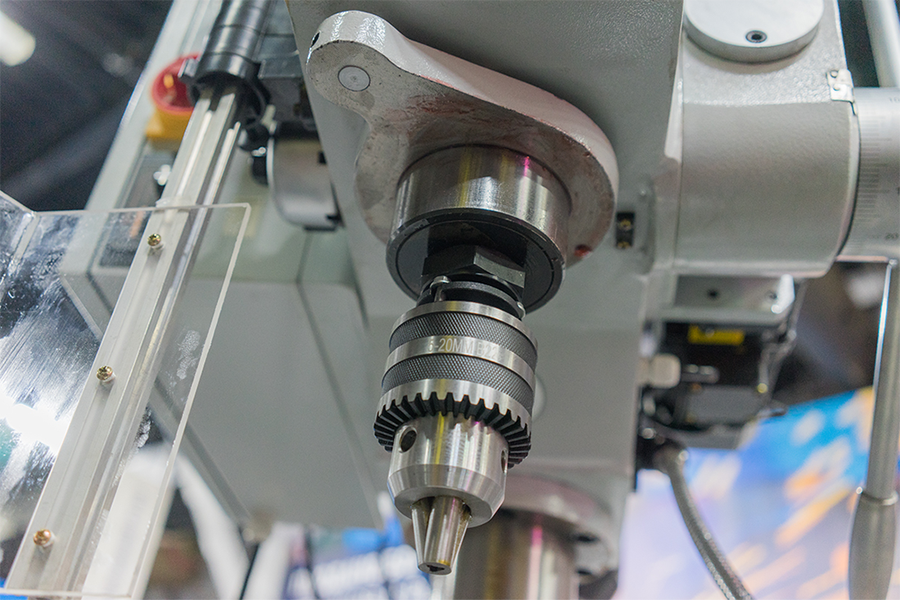

- Высокая точность вращения закаленного и шлифованного шпинделя;
- Удобная, эргономичная рукоятка подачи пиноли шпинделя;
- Высококачественные приводные ремни исключают проскальзывание и потерю мощности;

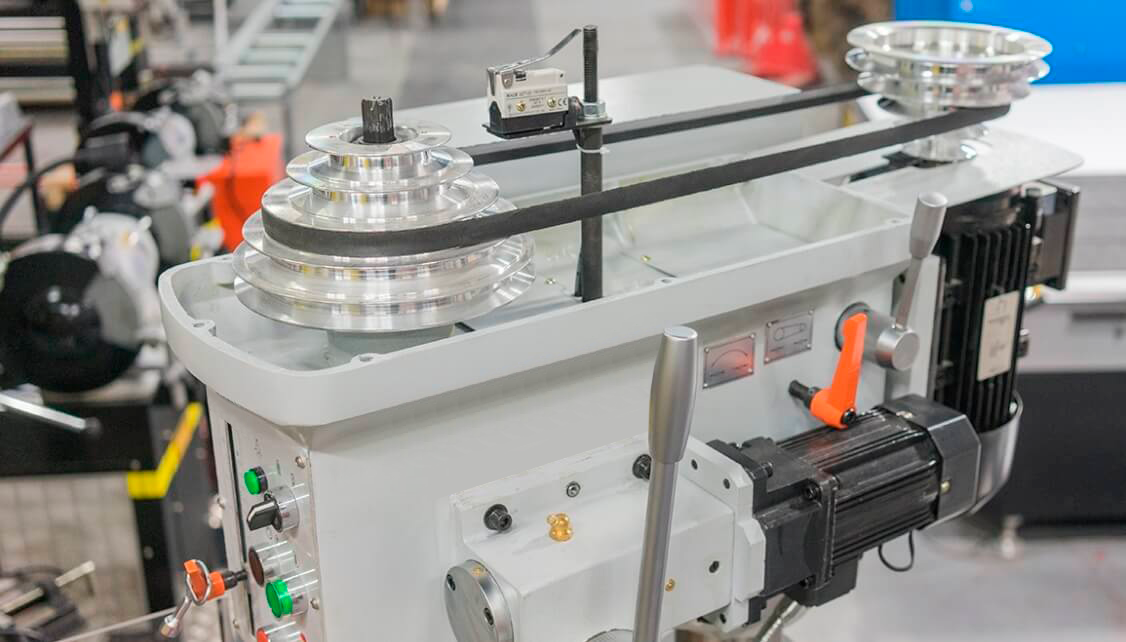

- Высокая плавность хода, обеспечиваемая шлифованными алюминиевыми шкивами;
- Станок оснащён устройством для нарезания резьбы;
- Встроенная в сверлильную головку лампа подсветки стола;
- На станке установлен защитный экран для ограждения инструмента, сблокированный с включением двигателя шпинделя. При открытии ограждения во время работы станка происходит немедленное отключение двигателя вращения шпинделя.
- Защитный кожух ременной передачи оснащён конечным выключателем;

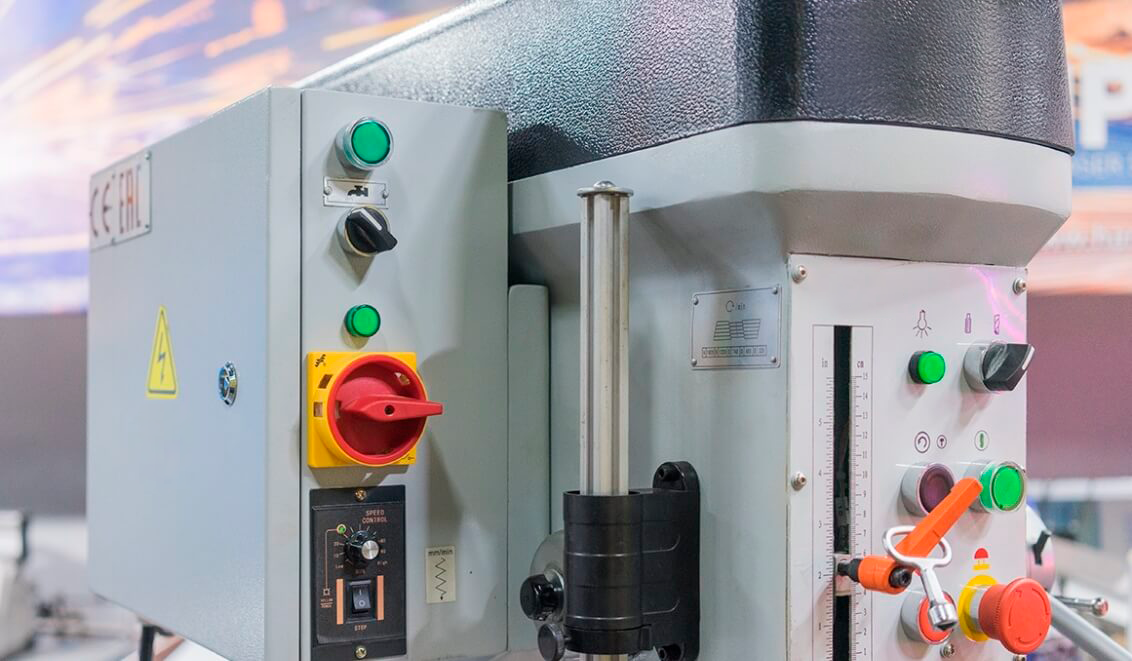

- Удобная панель управления степени защиты IP54 с отдельной аварийной кнопкой и переключателем режимов работы.

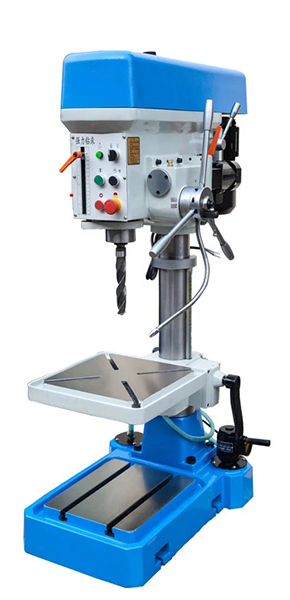

ZB4132GP Настольно-сверлильный станок с автоподачей
НАЗНАЧЕНИЕ:
Станок предназначен для обработки отверстий диаметром до 31,75 мм. в мелких и средних деталях из стали, чугуна и других металлах и сплавах. На станке возможно выполнение операций сверления в ручном и автоматических режимах, рассверливания, зенкерования, нарезание резьбы метчиками.
ОСОБЕННОСТИ:
-Простота конструкции обеспечивает легкость управления, надежность и долговечность;
-Верхний предел частоты вращения шпинделя обеспечивает обработку отверстий малого диаметра;
- Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли шпинделя;
- Механическая подача шпинделя отключается автоматически при достижении заданной глубины отверстия, задаваемой регулируемым упором глубины сверления или при срабатывании предохранительной муфтой при перегрузке;
- Регулировка подач шпинделя – бесступенчатая;
- Высокая точность вращения закаленного и шлифованного шпинделя;
- Удобная, эргономичная рукоятка подачи пиноли шпинделя;
- Высококачественные приводные ремни исключают проскальзывание и потерю мощности;
- Высокая плавность хода, обеспечиваемая шлифованными алюминиевыми шкивами;
- Станок оснащён устройством для нарезания резьбы;
- Встроенная в сверлильную головку лампа подсветки стола;
- На станке установлен защитный экран для ограждения инструмента, сблокированный с включением двигателя шпинделя. При открытии ограждения во время работы станка происходит немедленное отключение двигателя вращения шпинделя.
- Защитный кожух ременной передачи оснащён конечным выключателем;
- Удобная панель управления степени защиты IP54 с отдельной аварийной кнопкой и переключателем режимов работы.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| ОСНОВНЫЕ РАЗМЕРЫ | |
| Максимальный диаметр сверления в стали, мм. | 31,75 |
| Максимальная нарезаемая резьба в стали | М20 |
| Наибольшее расстояние от торца шпинделя до стола, мм. | 390 |
| Наименьшее расстояние от торца шпинделя до основания, мм. | 745 |
| Расстояние от оси шпинделя до колонны, мм. | 265 |
| РАБОЧИЙ СТОЛ И ОСНОВАНИЕ | |
| Размер рабочей поверхности стола, мм. | 380 х 400 |
| Размер основания, мм. | 645 х 470 |
| Максимальный ход стола по вертикали, мм. | 300 |
| Угол поворота стола в горизонтальной плоскости, град. | 360 |
| Количество Т-образных пазов стола | 4 |
| Количество Т-образных пазов основания | 2 |
| Ширина Т-образного паза | 14Н14 |
| Расстояние между осями Т-образных пазов основания, мм. | 160 |
| Диаметр колонны, мм. | 100 |
| ШПИНДЕЛЬ | |
| Конус шпинделя | Морзе 3 |
| Наибольший ход шпинделя, мм. | 150 |
| Количество скоростей вращения шпинделя | 5 |
| Частота вращения шпинделя, об./мин. | 320, 450, 740, 1220, 1820 |
| Диапазон подач шпинделя, мм./мин. | 0 – 110 |
| ЭЛЕКТРООБОРУДОВАНИЕ | |
| Напряжение питания, В | 380 |
| Мощность привода главного движения, кВт | 1,5 |
| Мощность привода подач, кВт | 0.4 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,04 |
| ТОЧНОСТНЫЕ ПАРАМЕТРЫ | |
| Радиальное биение шпинделя у торца, мкм. | 15 |
| Радиальное биение шпинделя на расстоянии 100 мм., мкм. | 35 |
| МАССА И ГАБАРИТЫ | |
| Габаритные размеры (LxBxH), мм. |
900 х 580 х 1370 (1040 х 640 х 1510 в упаковке) |
| Масса, кг. | 236 (260 брутто) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Сверлильный патрон JT3 (5-20 мм.);
- Оправка для сверлильного патрона МТ2 / JT3;
- Втулка переходная МТ3 / МТ2;
- Набор инструмента для обслуживания станка;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тумба для установки станка;
- Тиски станочные чугунные поворотные 3428 (ширина губок 140 мм.);
- Комплект зажимных приспособлений SPW 12 (под паз 14 мм., 52 шт.);
- Патрон резьбонарезной с комплектом головок предохранительных (М3...М12);
- Патрон резьбонарезной с комплектом головок предохранительных (М12...М24).
- Станок в сборе;
- Сверлильный патрон JT3 (5-20 мм.);
- Оправка для сверлильного патрона МТ2 / JT3;
- Втулка переходная МТ3 / МТ2;
- Набор инструмента для обслуживания станка;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тумба для установки станка;
- Тиски станочные чугунные поворотные 3428 (ширина губок 140 мм.);
- Комплект зажимных приспособлений SPW 12 (под паз 14 мм., 52 шт.);
- Патрон резьбонарезной с комплектом головок предохранительных (М3...М12);
- Патрон резьбонарезной с комплектом головок предохранительных (М12...М24).
