КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
- Простота конструкции обеспечивает легкость управления, надежность и долговечность;
- Массивное, крупногабаритное основание с пазами, усиленное ребрами жесткости и толстостенная чугунная колонна обеспечивают высокую жесткость и устойчивость;
- Высокая точность сверления достигается благодаря закаленному и шлифованному шпинделю установленному на высокоточные шарикоподшипники;
- Верхний предел частоты вращения шпинделя обеспечивает обработку отверстий малого диаметра;
- Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли шпинделя;
- Механическая подача шпинделя отключается автоматически при достижении заданной глубины отверстия, задаваемой регулируемым упором глубины сверления или при срабатывании предохранительной муфтой при перегрузке;
- На станке установлен защитный экран для ограждения инструмента, сблокированный с включением двигателя шпинделя. При открытии ограждения во время работы станка происходит немедленное отключение двигателя вращения шпинделя.
- Удобная панель управления степени защиты IP54 с отдельной аварийной кнопкой и переключателем режимов работы.

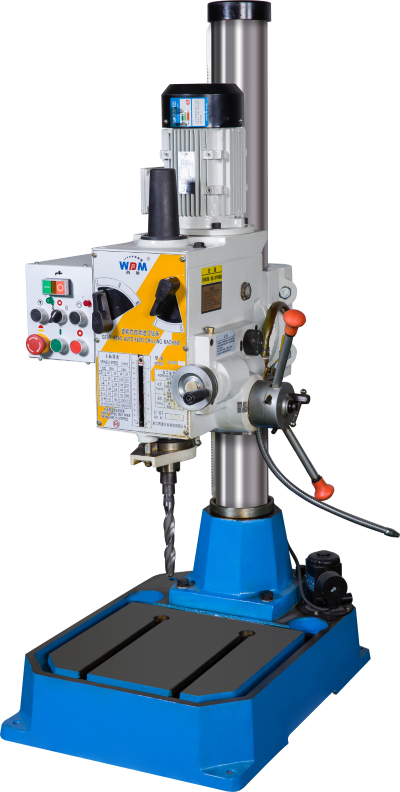

ZS-40BP настольный вертикально-сверлильный станок с автоподачей
НАЗНАЧЕНИЕ:
Станок предназначен для обработки отверстий диаметром до 32 (40) мм. в мелких и средних деталях из стали, чугуна и других металлах и сплавах. На станке возможно выполнение операций сверления в ручном и автоматических режимах, рассверливания, зенкерования, нарезание резьбы метчиками.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
- Простота конструкции обеспечивает легкость управления, надежность и долговечность;
- Массивное, крупногабаритное основание с пазами, усиленное ребрами жесткости и толстостенная чугунная колонна обеспечивают высокую жесткость и устойчивость;
- Высокая точность сверления достигается благодаря закаленному и шлифованному шпинделю установленному на высокоточные шарикоподшипники;
- Верхний предел частоты вращения шпинделя обеспечивает обработку отверстий малого диаметра;
- Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли шпинделя;
- Механическая подача шпинделя отключается автоматически при достижении заданной глубины отверстия, задаваемой регулируемым упором глубины сверления или при срабатывании предохранительной муфтой при перегрузке;
- На станке установлен защитный экран для ограждения инструмента, сблокированный с включением двигателя шпинделя. При открытии ограждения во время работы станка происходит немедленное отключение двигателя вращения шпинделя.
- Удобная панель управления степени защиты IP54 с отдельной аварийной кнопкой и переключателем режимов работы.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Основные размеры | |
| Максимальный диаметр сверления в стали / чугуне, мм. | 32 / 40 |
| Максимальная нарезаемая резьба в стали / в чугуне | М24 / М32 |
| Наибольшее расстояние от торца шпинделя до стола, мм. | 800 |
| Расстояние от оси шпинделя до колонны, мм. | 272 |
| Диаметр колонны, мм. | 115 |
| Рабочий стол и основание | |
| Размер рабочей поверхности стола, мм. | 380 х 410 |
| Размер основания, мм. | 690 х 520 |
| Количество Т-образных пазов основания | 2 |
| Ширина Т-образного паза | 18 |
| Расстояние между осями Т-образных пазов основания, мм. | 200 |
| Шпиндель | |
| Конус шпинделя | Морзе 4 |
| Наибольший ход шпинделя ручной / автоматический, мм. | 120 / 100 |
| Количество скоростей вращения шпинделя | 6 |
| Частота вращения шпинделя, об./мин. | 95, 170, 280,540, 960, 1600 |
| Подачи шпинделя, мм./мин. | 0,12 - 0,18 – 0,25 |
| Наибольший крутящий момент на шпинделе, Нм | 92 |
| Электрооборудование | |
| Напряжение питания, В | 380 |
| Мощность привода главного движения, кВт | 1,1 / 1,5 |
| Мощность привода насоса охлаждения | 0,04 |
| Точностные параметры | |
| Радиальное биение шпинделя у торца, мкм. | 15 |
| Радиальное биение шпинделя на расстоянии 100 мм., мкм. | 20 |
| Масса и габариты | |
| Габаритные размеры (LxBxH), мм. | 900 х 580 х 1450 |
| Масса станка, кг. | 290 (330 брутто) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Сверлильный патрон В18 (3-16 мм.);
- Оправка для сверлильного патрона МТ4 / В18;
- Втулка переходная МТ3 / МТ2;
- Втулка переходная МТ4 / МТ3;
- Клин для выбивания инструмента;
- Маховик;
- Рукоятка подъёмного механизма;
- Набор инструмента для обслуживания станка;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тумба для установки станка;
- Тиски станочные чугунные поворотные Q13200 (ширина губок 200 мм.);
- Комплект зажимных приспособлений (58 шт.);
- Патрон резьбонарезной с комплектом головок предохранительных (М3...М12);
- Патрон резьбонарезной с комплектом головок предохранительных (М12...М24).
- Станок в сборе;
- Сверлильный патрон В18 (3-16 мм.);
- Оправка для сверлильного патрона МТ4 / В18;
- Втулка переходная МТ3 / МТ2;
- Втулка переходная МТ4 / МТ3;
- Клин для выбивания инструмента;
- Маховик;
- Рукоятка подъёмного механизма;
- Набор инструмента для обслуживания станка;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тумба для установки станка;
- Тиски станочные чугунные поворотные Q13200 (ширина губок 200 мм.);
- Комплект зажимных приспособлений (58 шт.);
- Патрон резьбонарезной с комплектом головок предохранительных (М3...М12);
- Патрон резьбонарезной с комплектом головок предохранительных (М12...М24).
