УВП-2000А Установка вентиляционная пылеулавливающая

Аналоги и варианты наименования: УВП-2000А, УВП-2000АК, УВП-2000А с ПВУ, УВП-2000АК с ПВУ, УВП-2000А -ФК1, УВП-2000А -ФК2, УВП-2000А -ФК1 с ПВУ, УВП-2000А -ФК2, УВП-2000А -ФК3

Цена: по запросу
НАЗНАЧЕНИЕ:
Установка предназначена для пылеулавливания при заточных и шлифовальных работах, а также для очистки воздуха от сухих, несклонных к слипанию пылей и твёрдых частиц, удаления и сбора технологических отходов в накопителе.
ОСОБЕННОСТИ:
- Степень очистки воздуха составляет 99%;
- Монтаж без организации специально оборудованного места;
- Экономия тепловой энергии за счёт возврата очищенного воздуха в производственное помещение;
- Оперативность при подготовке к работе;
- Установка состоит из корпуса со встроенным пылевым вентилятором и рукавного (или картриджного) фильтра, и накопителя абразивной пыли;
- Установка обеспечивает эксплуатацию в пожарной зоне П-II по классификации ПУЭ;
- Отходы собираются в специальный поддон;
- Регенерация фильтров производится вручную встряхиванием;
Варианты исполнения:
- индекс «К» - с 4мя колёсными опорами;
- исполнение с двумя выходами по 80 мм.;

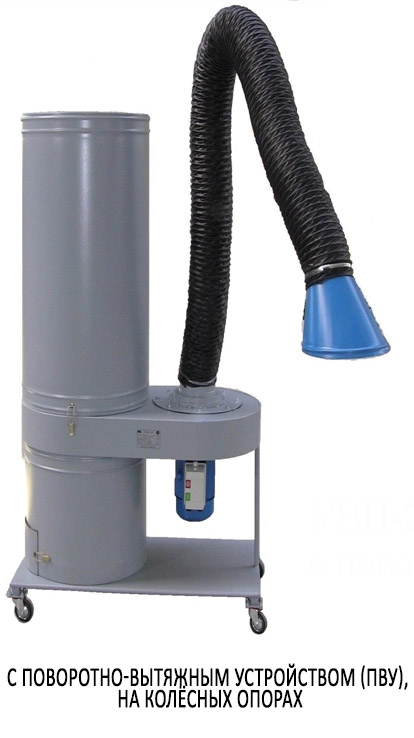

- с ПВУ – с поворотно-вытяжным устройством;
- ФК1 - фильтрующий элемент картридж без механизма регенерация;
- ФК2 - фильтрующий элемент картридж с механизмом ручной регенерации;
- ФК3 - Регенерация механизированная. Фильтровальный материал не обладает антистатическими свойствами.
-ФК3 - Регенерация механизированная. Фильтровальный материал не обладает антистатическими свойствами

ПРИНЦИП РАБОТЫ:

Принцип работы основан на использовании центробежных сил, возникающих при вращении воздушно-пылевого потока внутри корпуса и последующей фильтрации потока.

Установка обеспечивает двухступенчатую очистку загрязненного воздуха. Первая ступень представляет собой встроенный циклонный элемент 14, который улавливает до 96% поступающей пыли и выполняет функцию искрогашения. Вторая ступень очистки обеспечивается фильтрующими элементами 11.

Воздушный поток (см. рис.2) по воздуховоду 1 поступает в центральную часть улитки вентилятора 2, где вращающееся рабочее колесо 3 приводимое в действие электродвигателем 4, ускоряет поток и вводит его в корпус 6.

Под действием центробежной силы взвешенные частицы отходов отбрасываются к внутренней поверхности корпуса циклона 14, а затем под действием силы тяжести опускаются в поддон 8 накопителя 7.

Более лёгкие частицы улавливаются фильтрующими элементами 11, выполненными в виде рукавов из специальной фильтрующей ткани. Верхней, закрытой частью, фильтрующие элементы закреплены крестовине 13 привода механизма регенерации, а нижней, открытой частью, на патрубках решётки корпуса 6.

В процессе работы на внутренней поверхности фильтра нарастает слой пыли, увеличивающий его гидравлическое сопротивление. Режим фильтрации изменяется. Для поддержания его в требуемых пределах производится регенерация фильтра, которая заключается в периодическом встряхивании фильтрующих элементов, путём энергичного нажатия на рукоятку 12.

Технические характеристики
Комплект поставки
Документация
ПАРАМЕТР ЗНАЧЕНИЕ
Производительность, м3/час 2000
Создаваемое разрежение, Па 1200
Степень очистки не менее, % 99
Среднемедианный размер улавливаемых частиц, мкм. 10
Количество рукавов (воздуховодов), шт. 1/2
Диаметр входа (рукава (воздуховода)/ аспирационного патрубка), мм. 160
Площадь фильтрования, м2 2,2
Мощность привода главного движения, кВт 2,2
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1040 х 545 х 1712;
2 груз. места:
1. 1100х650х830 (корпус в упаковке);
2. 550х550х900 ("кожух")
Масса, кг. 72;
88(брутто)

КОМПЛЕКТ ПОСТАВКИ:
- Установка в сборе;
- Воздуховод Ø 120 мм., L=2000 мм.
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (поставляется за отдельную плату):
- АЛВГ-Ф12.024.0000.00 ланит Ф200 L=850 (В УВП-1200А используется комплект из четырёх рукавных фильтров)
  • Декларация о соответствии
