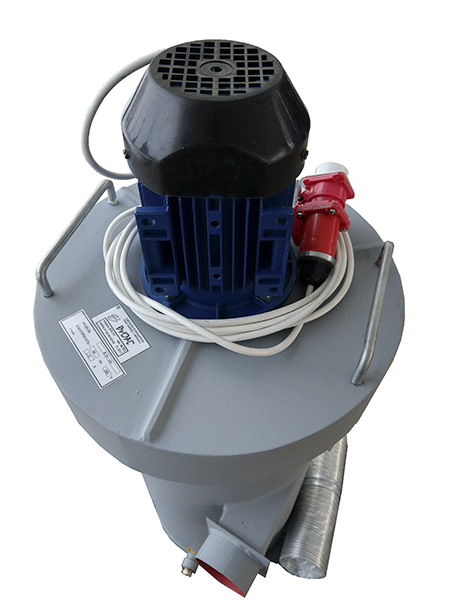

В19-101 Пылесос

НАЗНАЧЕНИЕ:
Пылесос предназначен для улавливания абразивной и металлической пыли, образующейся при работе на универсально-заточных станках моделей 3А64Д, 3В642, 3Д642(Е), 3Е642(Е), ВЗ-304, ВЗ-318(Е), ВЗ-818(Е) и других станках, работающих абразивными, эльборовыми и алмазными кругами.

ОСОБЕННОСТИ

- Компактная и устойчивая конструкция;
- Быстрая и простая смена фильтра;
- Большой пылесборник с удобным доступом;

ПРИНЦИП РАБОТЫ:

В корпусе 1 смонтированы циклон 2 и спрямляющая решётка 3, отделяющая циклон от сборника пыли, закрытого герметизированной дверкой 4. К верхней части корпуса посредством трёх запоров 5 и направляющей планки 6 крепится корпус вентилятора 7, рабочее колесо 8 которого закреплено на валу электродвигателя 9.

В нижней части корпуса вентилятора 7 закреплён фланец 10, на каркасе 11 которого установлен съёмный матерчатый фильтр 12, который закрепляется на патрубке фланца 10 резиновым кольцом 13.

Присоединение заточного станка к пылесосу осуществляется через рукав 14, который крепится к всасывающему патрубку пылесоса.
