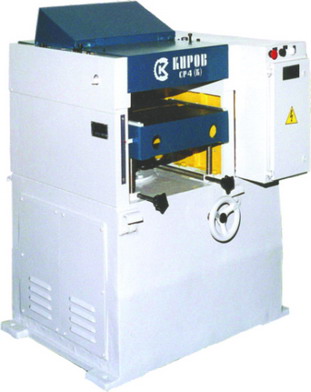

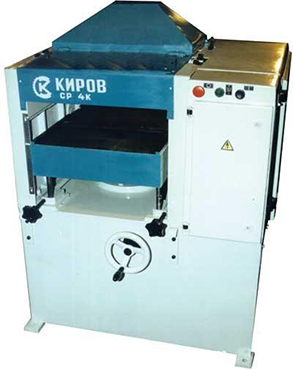

СР4(К) Станок рейсмусовый
Аналоги и варианты наименования:
СР4, СР-4К, СР4-20, СР4-20М1, СР4-1Д, DMS-41, MB104WM, DHM415, DHM410P, P-400B, SR400
НАЗНАЧЕНИЕ:
Станок предназначен для продольного одностороннего фрезерования в размер по толщине плоских заготовок шириной до 400 мм. из древесины хвойных и лиственных пород. Применяется в различных деревообрабатывающих производствах.
ОСОБЕННОСТИ:
- Стол литой, жесткой конструкции, встроен в станину. Оборудован поддерживающими вальцами для уменьшения трения при перемещении обрабатываемого материала;
- Подъем и опускание стола по высоте в зависимости от толщины обрабатываемого материала производится вручную маховиком;
- Обработка заготовок производится 4-х ножевым валом цилиндрической формы с клиновым закреплением ножей в корпусе. Перед ножевым валом установлен специальный прижим для подпора волокон древесины в зоне резания и устранения заколов на обрабатываемой поверхности;
- Для обеспечения безопасности работы на станке предусмотрены:
- ограждение ножевого вала, служащее одновременно вытяжной воронкой;
- когтевая защита со стороны загрузки, предотвращающая обратное выбрасывание заготовки в процессе обработки;
- электроблокировка, исключающая возможность включения станка при открытом ограждении.
Станок предназначен для продольного одностороннего фрезерования в размер по толщине плоских заготовок шириной до 400 мм. из древесины хвойных и лиственных пород. Применяется в различных деревообрабатывающих производствах.
ОСОБЕННОСТИ:
- Стол литой, жесткой конструкции, встроен в станину. Оборудован поддерживающими вальцами для уменьшения трения при перемещении обрабатываемого материала;
- Подъем и опускание стола по высоте в зависимости от толщины обрабатываемого материала производится вручную маховиком;
- Обработка заготовок производится 4-х ножевым валом цилиндрической формы с клиновым закреплением ножей в корпусе. Перед ножевым валом установлен специальный прижим для подпора волокон древесины в зоне резания и устранения заколов на обрабатываемой поверхности;
- Для обеспечения безопасности работы на станке предусмотрены:
- ограждение ножевого вала, служащее одновременно вытяжной воронкой;
- когтевая защита со стороны загрузки, предотвращающая обратное выбрасывание заготовки в процессе обработки;
- электроблокировка, исключающая возможность включения станка при открытом ограждении.
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольшая ширина рейсмусования, мм | 400 |
| Толщина обрабатываемого материала, мм. | 10 - 200 |
| Длина обрабатываемого материала, мм. | 300 (не менее) |
| Наибольшая толщина снимаемого слоя при рейсмусовании, мм | 4,5 |
| Количество ножей ножевого вала, шт. | 4 |
| Диаметр окружности резания, мм. | 128 |
| Диаметр ножевого вала, мм. | 125 |
| Частота вращения вала, об/мин | 4775 |
| Скорость подачи, м/мин. | 12 |
| Диаметр присоединительного патрубка вытяжной воронки, мм. | 120 |
| Норма обслуживания, чел. | 2 |
| Количество электродвигателей, шт. | 1 |
| Установленная суммарная мощность, кВт | 7,5 |
| Напряжение питания, В | 380 |

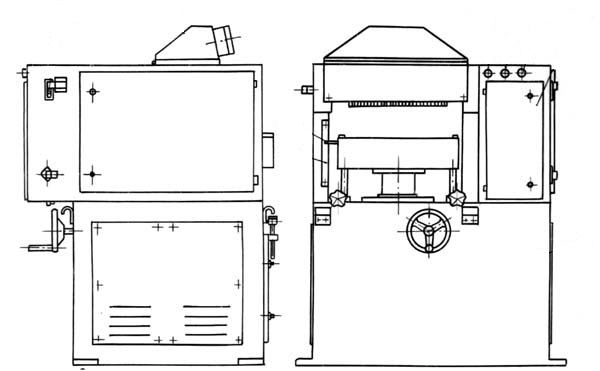

| Габаритные размеры (LxBxH), мм. | 950 х 990 х 1250 |
| Масса, кг. | 590 |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе СР4(К).00.000;
- Нож 2025-0207 ГОСТ6567-75 – 4 шт.;
- Приспособление контрольное (без индикатора) СР4(К).90.010;
- Ключ 7812-0376 ГОСТ 11737-93;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА:
(поставляется за отдельную плату)
- стружкоотсос УВП-1200С.
- Станок в сборе СР4(К).00.000;
- Нож 2025-0207 ГОСТ6567-75 – 4 шт.;
- Приспособление контрольное (без индикатора) СР4(К).90.010;
- Ключ 7812-0376 ГОСТ 11737-93;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА:
(поставляется за отдельную плату)
- стружкоотсос УВП-1200С.
- Установка станка
