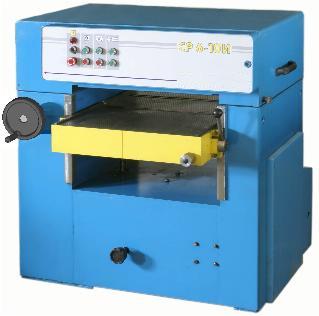

СР6-10И Станок рейсмусовый
ВНИМАНИЕ: с июля 2010г. Производитель принял решение снять модель с производства.
НАЗНАЧЕНИЕ:
Предназначен для продольного одностороннего строгания в размер по толщине поверхностей плоских заготовок из древесины.
ОСОБЕННОСТИ:
- Жесткая массивная станина хорошо гасит вибрацию и сверху закрыта звукопоглощающим кожухом с эксгаустерной воронкой (РИС. 1);
- Привод четырёхножевого вала осуществляется от электродвигателя через клиноременную передачу (РИС. 2);
- Механизм подачи приводится в действие цепным приводом от отдельного электродвигателя и передается на два верхних подпружиненных подающих вальца. Передний верхний валец выполнен рифленым, задний - гладким. Корпуса подшипников выполнены литыми, что гасит вибрации и обеспечивает высокую износоустойчивость (РИС. 3);
- Бесступенчатая регулировка скорости подачи обеспечивается мотор-редуктором с вариатором (производства Германии) (РИС. 4);
- Чугунный подающий стол коробчатый формы имеет механизм ручного перемещения с приводом от маховика, механизм перемещения с приводом от электродвигателя и механизм фиксации стола (РИС. 5);
- На столе установлены направляющие и два гладких ролика для более легкого перемещения заготовки (РИС. 6);
- Прижимные элементы обеспечивают качественную обработку материалов. В целях предупреждения сколов древесины в месте выхода ножа, для подпора волокон установлен передний прижим, который выполненный секционным, каждая секция подпружинена. Задний прижим выполнен в виде балки и имеет возможность раскачиваться вокруг горизонтальной оси. Когтевая защита, предотвращающая выброс заготовки, установлена перед подающими роликами (РИС. 7);
- Электрооборудование смонтировано в пыле- и влагозащищенном кожухе и легко доступно для обслуживания и диагностики (РИС. 8).
НАЗНАЧЕНИЕ:
Предназначен для продольного одностороннего строгания в размер по толщине поверхностей плоских заготовок из древесины.
ОСОБЕННОСТИ:
- Жесткая массивная станина хорошо гасит вибрацию и сверху закрыта звукопоглощающим кожухом с эксгаустерной воронкой (РИС. 1);
- Привод четырёхножевого вала осуществляется от электродвигателя через клиноременную передачу (РИС. 2);
- Механизм подачи приводится в действие цепным приводом от отдельного электродвигателя и передается на два верхних подпружиненных подающих вальца. Передний верхний валец выполнен рифленым, задний - гладким. Корпуса подшипников выполнены литыми, что гасит вибрации и обеспечивает высокую износоустойчивость (РИС. 3);
- Бесступенчатая регулировка скорости подачи обеспечивается мотор-редуктором с вариатором (производства Германии) (РИС. 4);
- Чугунный подающий стол коробчатый формы имеет механизм ручного перемещения с приводом от маховика, механизм перемещения с приводом от электродвигателя и механизм фиксации стола (РИС. 5);
- На столе установлены направляющие и два гладких ролика для более легкого перемещения заготовки (РИС. 6);
- Прижимные элементы обеспечивают качественную обработку материалов. В целях предупреждения сколов древесины в месте выхода ножа, для подпора волокон установлен передний прижим, который выполненный секционным, каждая секция подпружинена. Задний прижим выполнен в виде балки и имеет возможность раскачиваться вокруг горизонтальной оси. Когтевая защита, предотвращающая выброс заготовки, установлена перед подающими роликами (РИС. 7);
- Электрооборудование смонтировано в пыле- и влагозащищенном кожухе и легко доступно для обслуживания и диагностики (РИС. 8).
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольшая ширина рейсмусования, мм | 600 |
| Размер рабочей поверхности стола, мм. | 600 х 1000 |
| Толщина обрабатываемого материала, мм. | 3 - 300 |
| Длина обрабатываемого материала, мм. | 350 (не менее) |
| Наибольшая толщина снимаемого слоя при рейсмусовании, мм | 6 |
| Количество ножей ножевого вала, шт. | 4 |
| Диаметр ножевого вала, мм. | 120 |
| Частота вращения вала, об/мин | 5000 |
| Скорость подачи, м/мин. | 5-21 (бесступенчатая) |
| Вертикальное перемещение стола | от электродвигателя |
| Количество электродвигателей, шт. | 3 |
| Мощность привода главного движения, кВт | 5,5 |
| Установленная суммарная мощность, кВт | 6,78 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1000 х 1200 х 1100 |
| Масса, кг. |
