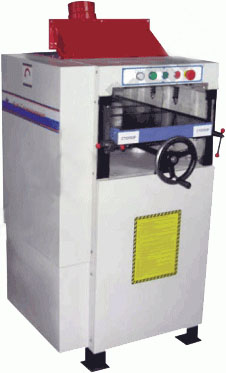

СР4-20М-01 Станок рейсмусовый
Модель снята с производства.
НАЗНАЧЕНИЕ:
Предназначен для продольного одностороннего строгания в размер по толщине заготовок из древесины.
ОСОБЕННОСТИ:
- Чугунный, литой шлифованный стол с двумя гладкими вальцами;
- Мощная, жесткая станина;
- Подъем и опускание рабочего стола вручную при помощи маховика;
- Два верхних подающих вальца: передний рифленый, задний прорезиненный;
- Подающий рифленый валец состоит из секций, что дает возможность подавать в станок одновременно несколько заготовок с перепадом по толщине до 3-х мм.;
- Простая и надежная конструкция механизма подачи с цепным приводом;
- Привод ножевого вала от эл/двигателя через клиноременную передачу.
НАЗНАЧЕНИЕ:
Предназначен для продольного одностороннего строгания в размер по толщине заготовок из древесины.
ОСОБЕННОСТИ:
- Чугунный, литой шлифованный стол с двумя гладкими вальцами;
- Мощная, жесткая станина;
- Подъем и опускание рабочего стола вручную при помощи маховика;
- Два верхних подающих вальца: передний рифленый, задний прорезиненный;
- Подающий рифленый валец состоит из секций, что дает возможность подавать в станок одновременно несколько заготовок с перепадом по толщине до 3-х мм.;
- Простая и надежная конструкция механизма подачи с цепным приводом;
- Привод ножевого вала от эл/двигателя через клиноременную передачу.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Наибольшая ширина рейсмусования, мм | 400 |
| Толщина обрабатываемого материала, мм. | 10-120 |
| Длина обрабатываемого материала, мм. | 180 (не менее) |
| Наибольшая толщина снимаемого слоя при рейсмусовании, мм | 4 |
| Количество ножей ножевого вала, шт. | 3 |
| Диаметр ножевого вала, мм. | 85 |
| Частота вращения вала, об/мин | 5500 |
| Скорость подачи, м/мин. | 8; 12 |
| Вертикальное перемещение стола | ручное |
| Количество электродвигателей, шт. | 1 |
| Установленная суммарная мощность, кВт | 4 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 860 х 650 х 1400 |
| Масса, кг. | 400 |
