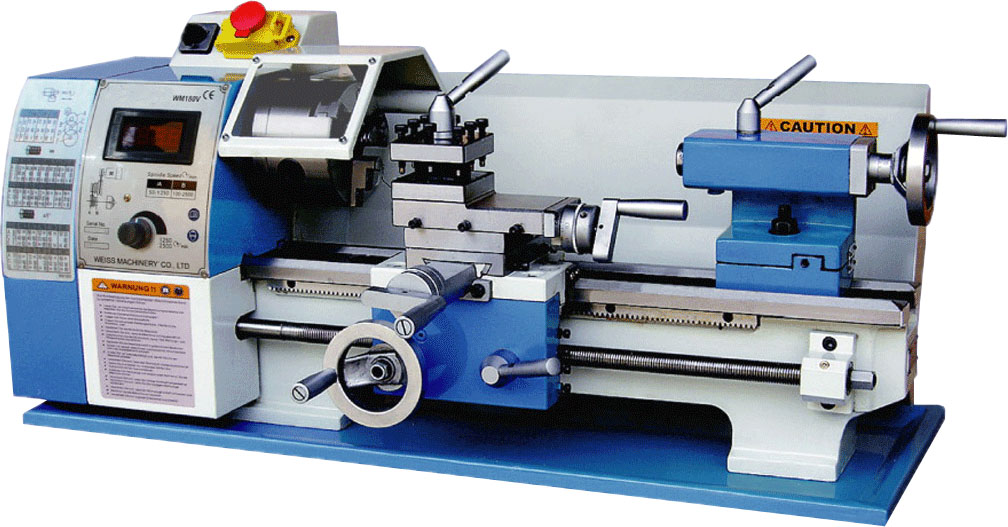

WM180V Станок настольный токарный
НАЗНАЧЕНИЕ:
Предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, дюймовой резьб и получения деталей конических форм.
ОСОБЕННОСТИ:
- Токарный станок с регулируемой частотой вращения шпинделя с возможностью нарезания как метрических, так и дюймовых резьб и точения деталей конических форм;
- Литые чугунные базовые конструкции станка обеспечивают высокую жесткость и низкий уровень вибрации;
- Направляющие станины типа "ласточкин хвост" закалены и отшлифованы;
- Шпиндель поддерживается прецизионными роликовыми подшипниками;
- Регулируемое перемещение в поперечном направлении задней бабки позволяет получать необходимые размеры конусов;
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
Предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, дюймовой резьб и получения деталей конических форм.
ОСОБЕННОСТИ:
- Токарный станок с регулируемой частотой вращения шпинделя с возможностью нарезания как метрических, так и дюймовых резьб и точения деталей конических форм;
- Литые чугунные базовые конструкции станка обеспечивают высокую жесткость и низкий уровень вибрации;
- Направляющие станины типа "ласточкин хвост" закалены и отшлифованы;
- Шпиндель поддерживается прецизионными роликовыми подшипниками;
- Регулируемое перемещение в поперечном направлении задней бабки позволяет получать необходимые размеры конусов;
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Расстояние между центрами, мм. | 300 |
| Диаметр патрона, мм. | 100 |
| Максимальный диаметр обработки над станиной, мм. | 180 |
| Максимальный диаметр обработки над суппортом, мм. | 110 |
| Диаметр цилиндрического отверстия в шпинделе, мм. | |
| Конус шпинделя | МТ3 |
| Центр в пиноли задней бабки | МТ2 |
| Количество скоростей вращения шпинделя | бесступенчато |
| Диапазон частот вращения шпинделя, об./мин. | 50 - 2500 |
| Диапазон продольной подачи, мм./об. | 0,08 - 0,16 |
| Шаг нарезаемой метрической резьбы, мм. | 0,5 - 3,0 |
| Диапазон дюймовых резьб, TPI | 10 - 44 |
| Ход поперечного суппорта, мм | 75 |
| Ход верхнего суппорта, мм | 50 |
| Ход пиноли, мм. | 60 |
| Мощность привода главного движения, кВт | 0,45 |
| Напряжение питания, В | 220 |
| Габаритные размеры (LxBxH), мм. | 800 х 480 х 450 (в упаковке) |
| Масса, кг. | 60 |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- 3-х кулачковый патрон (100 мм);
- Фланец под патрон;
- Ограждение патрона;
- 4-х позиционная резцедержка;
- Бесступенчатое регулирование скоростей;
- Индикация числа оборотов шпинделя;
- Задняя стенка;
- Поддон для стружки;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Планшайба (175 мм);
- 4-х кулачковый патрон (100 мм);
- Цанговый зажим;
- Индикатор числа ниток резьбы;
- Набор токарных резцов 7 шт. (10 мм);
- Невращающийся центр (MT3);
- Вращающийся центр (MT2);
- Быстрозажимной сверлильный патрон (MT2);
- Переходная втулка (MT2-B16);

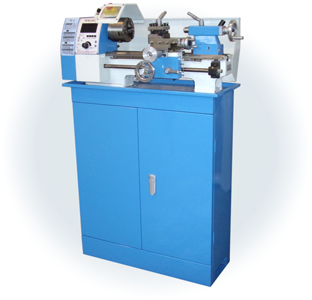

- Подставка.
- Станок в сборе;
- 3-х кулачковый патрон (100 мм);
- Фланец под патрон;
- Ограждение патрона;
- 4-х позиционная резцедержка;
- Бесступенчатое регулирование скоростей;
- Индикация числа оборотов шпинделя;
- Задняя стенка;
- Поддон для стружки;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Планшайба (175 мм);
- 4-х кулачковый патрон (100 мм);
- Цанговый зажим;
- Индикатор числа ниток резьбы;
- Набор токарных резцов 7 шт. (10 мм);
- Невращающийся центр (MT3);
- Вращающийся центр (MT2);
- Быстрозажимной сверлильный патрон (MT2);
- Переходная втулка (MT2-B16);
- Подставка.
