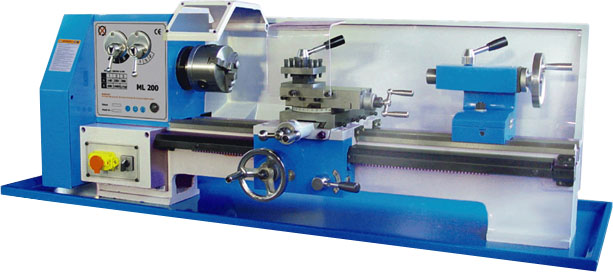

ML200 Станок настольный токарный
НАЗНАЧЕНИЕ:
Предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, дюймовой резьб и получения деталей конических форм.
ОСОБЕННОСТИ:
- Литые чугунные базовые конструкции станка обеспечивают высокую жесткость и низкий уровень вибрации;
- Направляющие станины типа "ласточкин хвост" закалены и отшлифованы;
- Шпиндель поддерживается прецизионными роликовыми подшипниками;
- Регулируемое перемещение в поперечном направлении задней бабки позволяет получать необходимые размеры конусов;
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
Предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, дюймовой резьб и получения деталей конических форм.
ОСОБЕННОСТИ:
- Литые чугунные базовые конструкции станка обеспечивают высокую жесткость и низкий уровень вибрации;
- Направляющие станины типа "ласточкин хвост" закалены и отшлифованы;
- Шпиндель поддерживается прецизионными роликовыми подшипниками;
- Регулируемое перемещение в поперечном направлении задней бабки позволяет получать необходимые размеры конусов;
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Расстояние между центрами, мм. | 350 |
| Максимальный диаметр обработки над станиной, мм. | 200 |
| Максимальный диаметр обработки над суппортом, мм. | 115 |
| Диаметр цилиндрического отверстия в шпинделе, мм. | |
| Конус шпинделя | МТ3 |
| Центр в пиноли задней бабки | МТ2 |
| Ход пиноли, мм. | 35 |
| Количество скоростей вращения шпинделя | 6 |
| Диапазон частот вращения шпинделя, об./мин. | 140 - 1710 |
| Диапазон продольной подачи, мм./об. | 0,05 - 0,15 |
| Шаг нарезаемой метрической резьбы, мм. | 0,4 - 3,0 |
| Шаг нарезаемой дюймовой резьбы | 8 - 32 |
| Мощность привода главного движения, кВт | 0,55 |
| Напряжение питания, В | 220 |
| Габаритные размеры (LxBxH), мм. | 1050 x 500 x 550 |
| Масса, кг. | 105 |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- 3-х кулачковый патрон (100 мм);
- Фланец под патрон;
- Ограждение патрона;
- 4-х позиционный резцедержатель;
- Задняя стенка;
- Поддон для стружки;
- Защита ходового винта;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Планшайба (200 мм);
- 4-х кулачковый патрон (100 мм);
- Набор токарных резцов 7 шт. (10 мм);
- Невращающийся центр (MT3);
- Вращающийся центр (MT2);
- Быстрозажимной сверлильный патрон (В16);
- Переходная втулка (MT2-B16);
- Неподвижный люнет;
- Подвижный люнет.
- Станок в сборе;
- 3-х кулачковый патрон (100 мм);
- Фланец под патрон;
- Ограждение патрона;
- 4-х позиционный резцедержатель;
- Задняя стенка;
- Поддон для стружки;
- Защита ходового винта;
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Планшайба (200 мм);
- 4-х кулачковый патрон (100 мм);
- Набор токарных резцов 7 шт. (10 мм);
- Невращающийся центр (MT3);
- Вращающийся центр (MT2);
- Быстрозажимной сверлильный патрон (В16);
- Переходная втулка (MT2-B16);
- Неподвижный люнет;
- Подвижный люнет.
