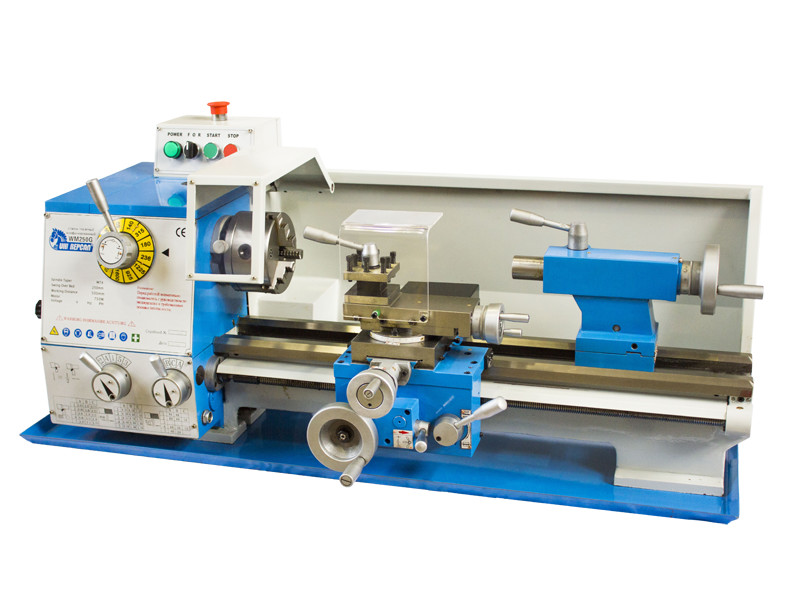

WM250Gx500 Станок настольный токарный
НАЗНАЧЕНИЕ:
Токарный станок с механической коробкой скоростей шпинделя, с возможностью нарезания как метрических, так и дюймовых резьб и точения деталей конических форм.
ОСОБЕННОСТИ: -
Литые чугунные базовые конструкции станка обеспечивают высокую жесткость и низкий уровень вибрации. -
Направляющие станины типа "ласточкин хвост" закалены и отшлифованы. -
Шпиндель поддерживается прецизионными роликовыми упорными подшипниками. -
Регулируемое перемещение в поперечном направлении задней бабки позволяет получать необходимые размеры конусов. -
Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
Токарный станок с механической коробкой скоростей шпинделя, с возможностью нарезания как метрических, так и дюймовых резьб и точения деталей конических форм.
ОСОБЕННОСТИ: -
Литые чугунные базовые конструкции станка обеспечивают высокую жесткость и низкий уровень вибрации. -
Направляющие станины типа "ласточкин хвост" закалены и отшлифованы. -
Шпиндель поддерживается прецизионными роликовыми упорными подшипниками. -
Регулируемое перемещение в поперечном направлении задней бабки позволяет получать необходимые размеры конусов. -
Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Расстояние между центрами, мм. | 500 |
| Максимальный диаметр обработки над станиной, мм. | 250 |
| Максимальный диаметр обработки над суппортом, мм. | 150 |
| Диаметр цилиндрического отверстия в шпинделе, мм. | |
| Конус шпинделя | МТ4 |
| Центр в пиноли задней бабки | МТ3 |
| Диапазон частот вращения шпинделя, об./мин. | 80 - 1600 |
| Диапазон продольной подачи, мм./об. | 0,03-0,275 |
| Шаг нарезаемой метрической резьбы, мм. | 0,25-2,5 (15) |
| Диапазон дюймовых резьб, TPI | 12-96 |
| Ход поперечного суппорта, мм | 130 |
| Ход верхнего суппорта, мм | 65 |
| Мощность привода главного движения, кВт | 0,75 |
| Напряжение питания, В | 220 |
| Габаритные размеры (LxBxH), мм. |
1130x550x405; 1200х620х600 (в упаковке) |
| Масса, кг. |
163(нетто) 180(брутто) |
КОМПЛЕКТ ПОСТАВКИ:
-Руководство по эксплуатации
-Патрон 3-х кулачковый (125 мм)
-Резцедержатель 4-х позиционный
-Центр неподвижный МТ3/МТ4
-Поддон для стружки
-Набор сменных зубчатых колес для нарезки резьбы
-Инструмент для обслуживания станка Дополнительная комплектация
-Планшайба (240 мм)
-4-х кулачковый патрон (125 мм)
-Комплект цанг 6 шт. (4-16)
-Цанговый зажим
-Индикатор числа ниток резьбы
-Набор токарных резцов 7 шт. (12 мм)
-Невращающийся центр (MT4)
-Вращающийся центр (MT2)
-Быстрозажимной сверлильный патрон В16 (1-16мм)
-Переходная втулка (MT2-B16)
-Втулка переходная МТ2-В16
-Неподвижный и подвижный люнеты
-Подставка
-Руководство по эксплуатации
-Патрон 3-х кулачковый (125 мм)
-Резцедержатель 4-х позиционный
-Центр неподвижный МТ3/МТ4
-Поддон для стружки
-Набор сменных зубчатых колес для нарезки резьбы
-Инструмент для обслуживания станка Дополнительная комплектация
-Планшайба (240 мм)
-4-х кулачковый патрон (125 мм)
-Комплект цанг 6 шт. (4-16)
-Цанговый зажим
-Индикатор числа ниток резьбы
-Набор токарных резцов 7 шт. (12 мм)
-Невращающийся центр (MT4)
-Вращающийся центр (MT2)
-Быстрозажимной сверлильный патрон В16 (1-16мм)
-Переходная втулка (MT2-B16)
-Втулка переходная МТ2-В16
-Неподвижный и подвижный люнеты
-Подставка
