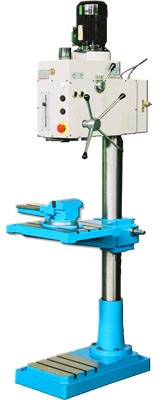

2С125 Станок вертикально-сверлильный
ВНИМАНИЕ: станок снят с производства с 2014г.
НАЗНАЧЕНИЕ:
Предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Выполняет операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками, фрезерования.
ОСОБЕННОСТИ:
- Рабочий стол имеет возможность регулировки положения по высоте (перемещение по реечной передаче) и возможность "откидывания", что позволяет обрабатывать крупногабаритные детали на фундаментной плите;
- Компактный дизайн, малогабаритный электрошкаф.
НАЗНАЧЕНИЕ:
Предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Выполняет операции сверления, зенкерования, зенкования, растачивания, нарезания резьбы метчиками, фрезерования.
ОСОБЕННОСТИ:
- Рабочий стол имеет возможность регулировки положения по высоте (перемещение по реечной передаче) и возможность "откидывания", что позволяет обрабатывать крупногабаритные детали на фундаментной плите;
- Компактный дизайн, малогабаритный электрошкаф.
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Максимальный диаметр сверления, мм. | 25 (31)** |
| Диапазон нарезаемой резьбы | до М22 |
| Расстояние от торца шпинделя до стола, мм. | 730 |
| Наибольшее расстояние от торца шпинделя до плиты, мм. | 1210 |
| Расстояние от оси шпинделя до колонны, мм. | 320 |
| Диаметр колонны, мм. | 130 |
| Размер рабочей поверхности стола, мм. | 420 х 300 |
| Размер рабочей поверхности плиты, мм. | 320 х 320 |
| Угол поворота стола вокруг оси колонны, град. | 180 |
| Наибольшее вертикальное перемещение стола, мм. | 680 |
| Количество Т-образных пазов | 3 (стол); 3 (плита) |
| Ширина Т-образного паза | 14Н12 |
| Конус шпинделя | Морзе 3 |
| Наибольшее усилие подачи, Н | 2200 |
| Наибольший крутящий момент на шпинделе, Нм | 143 |
| Ход шпинделя, мм. | 150 |
| Диапазон частот вращения шпинделя, об./мин. | 90 - 1400 (180 - 2800) * |
| Количество скоростей вращения шпинделя | 9 |
| Количество подач шпинделя | - |
| Диапазон подач шпинделя, мм./об. | - |
| Шероховатость обработанных поверхностей, после развертыва-ния, не более | 1,6 |
| Мощность привода главного движения, кВт | 1,5 |
| Мощность электродвигателя насоса охлаждения, кВт | - |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. |
800 х 500 х 2050; (1100 х 760 х 2260 в упаковке) |
| Масса, кг. |
430; (585 брутто) |
| ** | при минимальных подачах и оборотах |
| * - специальное исполнение (заказ) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Ключ к электрошкафу Д73-72;
- Рукоятка для поднятия стола;
- Руководство по эксплуатации;
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
- Патрон сверлильный 6150-4029-03 или 6150-4029-04;
- Втулка переходная 6100-4015-0142 ГОСТ 13598;
- Втулка переходная 6100-4015-0143 ГОСТ 13598;
- Тиски станочные чугунные поворотные 7200-0215-02;
- Тиски станочные стальные поворотные 7200-0215-05;
- Патрон резьбонарезной 6162-4003-01 или 6162-4003 (М4...М12);
- Патрон резьбонарезной 6162-4003-03 (М14...М24);
- Комплект предохранительных головок (для патрона резьбонарезного 6162-4003 (-01)):
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6-М8);
- головка 6251-4002М-04 (М8-М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12);
- Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-03):
- головка 6251-4002М-07 (М14);
- головка 6251-4002М-08 (М16);
- головка 6251-4002М-09 (М18-М20);
- головка 6251-4002М-10 (М22);
- Ограждение зоны резания;
- Освещение;
- Система подачи СОЖ.
- Станок в сборе;
- Ключ к электрошкафу Д73-72;
- Рукоятка для поднятия стола;
- Руководство по эксплуатации;
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
- Патрон сверлильный 6150-4029-03 или 6150-4029-04;
- Втулка переходная 6100-4015-0142 ГОСТ 13598;
- Втулка переходная 6100-4015-0143 ГОСТ 13598;
- Тиски станочные чугунные поворотные 7200-0215-02;
- Тиски станочные стальные поворотные 7200-0215-05;
- Патрон резьбонарезной 6162-4003-01 или 6162-4003 (М4...М12);
- Патрон резьбонарезной 6162-4003-03 (М14...М24);
- Комплект предохранительных головок (для патрона резьбонарезного 6162-4003 (-01)):
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6-М8);
- головка 6251-4002М-04 (М8-М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12);
- Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-03):
- головка 6251-4002М-07 (М14);
- головка 6251-4002М-08 (М16);
- головка 6251-4002М-09 (М18-М20);
- головка 6251-4002М-10 (М22);
- Ограждение зоны резания;
- Освещение;
- Система подачи СОЖ.
- Установка станка
