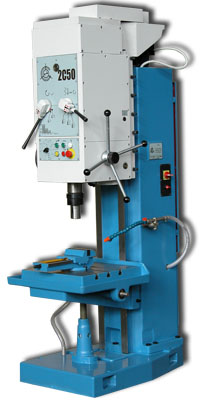

2С50 ( 2С50/60 ) Станок вертикально-сверлильный
ВНИМАНИЕ: станок снят с производства с 2014г.
НАЗНАЧЕНИЕ:
Предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Выполняет операции сверления, зенкования, зенкерования, растачивания, нарезания резьбы в различных видах металлических и неметаллических деталей быстрорежущим и твердосплавным инструментом.
ОСОБЕННОСТИ:
Оснащен преобразователем частоты для бесступенчатого регулирования скорости асинхронного электродвигателя главного движения для вращения шпинделя, что позволяет вести обработку различных материалов с максимально выгодными режимами резания.
НАЗНАЧЕНИЕ:
Предназначен для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Выполняет операции сверления, зенкования, зенкерования, растачивания, нарезания резьбы в различных видах металлических и неметаллических деталей быстрорежущим и твердосплавным инструментом.
ОСОБЕННОСТИ:
Оснащен преобразователем частоты для бесступенчатого регулирования скорости асинхронного электродвигателя главного движения для вращения шпинделя, что позволяет вести обработку различных материалов с максимально выгодными режимами резания.

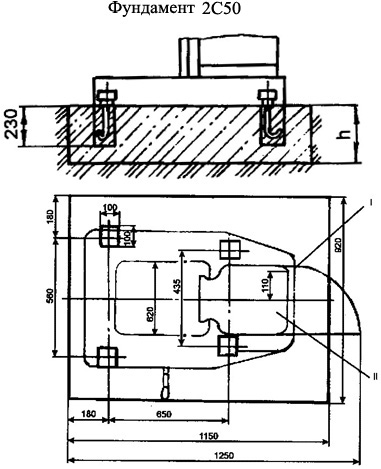

Технические характеристики
Комплект поставки
ПАРАМЕТР | ЗНАЧЕНИЕ |
---|---|
Максимальный диаметр сверления, мм. | 50 (60)* |
Диапазон нарезаемой резьбы | М3-М33 |
Конус шпинделя | Морзе 4 (5)* |
Ход шпинделя, мм. | 250 |
Диапазон частот вращения шпинделя, об./мин. | 0 - 2000 |
Количество скоростей вращения шпинделя | бесступенчатое регулирование |
Диапазон подач шпинделя, мм./об. | 0,1; 0,14; 0,2; 0,28; 0,4; 0,56; 0,8; 1,12; 1,6 |
Количество подач шпинделя | 9 |
Наибольшее перемещение шпиндельной головки, мм. | 170 (Установочное) |
Наибольший крутящий момент на шпинделе, Нм | 400 |
Наибольшее усилие подачи, Н | 15000 |
Расстояние от оси шпинделя до колонны, мм. | 300 |
Расстояние от торца шпинделя до стола, мм. | 750 |
Размер рабочей поверхности стола, мм. | 500 х 500 |
Наибольшее вертикальное перемещение стола, мм. | 300 |
Наибольшая высота заготовки, мм. | 600 |
Масса заготовки, кг. | 600 |
Количество Т-образных пазов | 3 |
Ширина Т-образного паза | 18Н12 |
Класс точности | Н |
Мощность привода главного движения, кВт | 4 |
Напряжение питания, В | 380 |
Габаритные размеры (LxBxH), мм. | 870 х 1110 х 2500 (1100х1350х2500 в упаковке) |
Масса, кг. | 1200 (1500 брутто) |
* | исполнение 2С50/60 |
КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Рукоятка подъема стола и сверлильной головки;
- Ключ к эл. шкафу;
- Техническая документация (Руководство по эксплуатации).
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (поставляется за отдельную плату):
- Патрон сверлильный 6150-4029-03 и втулка переходная 6100-4015-0145 КМ4/3 (6100-4015-0146 КМ5/3 для 2С50/60);
- Втулки переходные по Конусам Морзе;
- Тиски станочные поворотные 7200-0215-02;
- Патрон резьбонарезной 6162-4003-01 (М3-М12);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-01 (М3-М12);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-02 (М14-М24):
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-04 (М27-М33):
- Стол плавающий СП132.000;
- Стол крестовый СК02.000;
- Освещение зоны резания.
-
- Станок в сборе;
- Рукоятка подъема стола и сверлильной головки;
- Ключ к эл. шкафу;
- Техническая документация (Руководство по эксплуатации).
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (поставляется за отдельную плату):
- Патрон сверлильный 6150-4029-03 и втулка переходная 6100-4015-0145 КМ4/3 (6100-4015-0146 КМ5/3 для 2С50/60);
- Втулки переходные по Конусам Морзе;
- Тиски станочные поворотные 7200-0215-02;
- Патрон резьбонарезной 6162-4003-01 (М3-М12);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-01 (М3-М12);
- головка 6251-4002М-01 (М4);
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6/М8);
- головка 6251-4002М-04 (М8/М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12);
- Патрон резьбонарезной 6162-4003-02 (М14/М24);
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6/М8);
- головка 6251-4002М-04 (М8/М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-02 (М14-М24):
- головка 6251-4002М-07 (М14);
- головка 6251-4002М-08 (М16);
- головка 6251-4002М-09 (М18/М20);
- головка 6251-4002М-10 (М22);
- головка 6251-4002М-11 (М24);
- Патрон резьбонарезной 6162-4003-04 (М27-М42);
- головка 6251-4002М-08 (М16);
- головка 6251-4002М-09 (М18/М20);
- головка 6251-4002М-10 (М22);
- головка 6251-4002М-11 (М24);
- Комплект головок предохранительных к резьбонарезному патрону 6162-4003-04 (М27-М33):
- головка 6251-4002М-12 (М27/М30);
- головка 6251-4002М-13 (М33).
- головка 6251-4002М-13 (М33).
- Стол плавающий СП132.000;
- Стол крестовый СК02.000;
- Освещение зоны резания.
-
