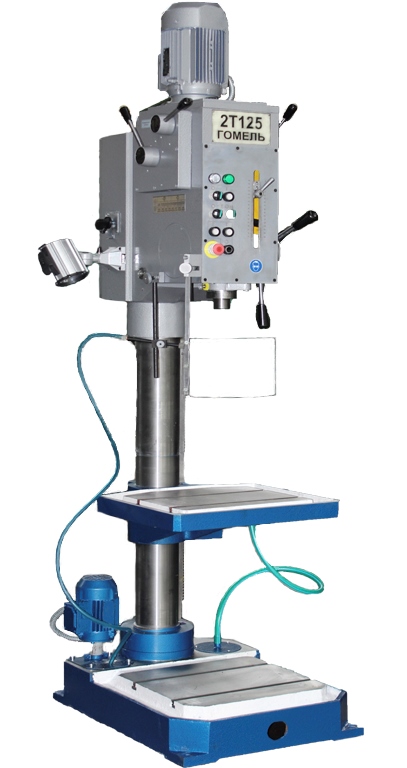

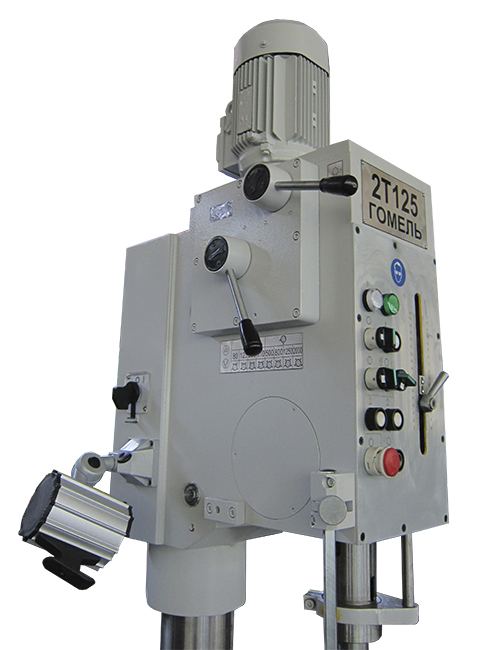

2Т125 Станок вертикально-сверлильный
Аналоги и варианты наименования:
2А125, 2Г125, МН25Н-01, 2Н125, 2С125, 2С125-04, 2Л125, TS25, TSR25.
НАЗНАЧЕНИЕ:
Станок предназначен для сверления, зенкерования, развертывания и нарезания резьбы в мелких и средних деталях в условиях единичного и мелкосерийного производства. Обработка производится как с ручной, так и с механической подачей шпинделя.
ОСОБЕННОСТИ:
- Чугунные литые корпусные детали обеспечивают высокую жесткость;
- Шпиндель установлен на высокоточные радиальные подшипники;
- Широкий диапазон частот вращения шпинделя.
- Система подачи охлаждающей жидкости с баком встроена в основание;
- Удобная и эргономичная панель управления с отдельной аварийной кнопкой и переключателем режимов работы;
- Станок оборудован механизмом отключения механической подачи при достижении заданной глубины обработки;
- На станке допускается нарезание резьбы с ручным управлением реверсирования шпинделя и в автоматическом режиме на заданной глубине резьбы;
- Рабочий стол оснащен механизмом регулирования высоты.
Станок предназначен для сверления, зенкерования, развертывания и нарезания резьбы в мелких и средних деталях в условиях единичного и мелкосерийного производства. Обработка производится как с ручной, так и с механической подачей шпинделя.
ОСОБЕННОСТИ:
- Чугунные литые корпусные детали обеспечивают высокую жесткость;
- Шпиндель установлен на высокоточные радиальные подшипники;
- Широкий диапазон частот вращения шпинделя.
- Система подачи охлаждающей жидкости с баком встроена в основание;
- Удобная и эргономичная панель управления с отдельной аварийной кнопкой и переключателем режимов работы;
- Станок оборудован механизмом отключения механической подачи при достижении заданной глубины обработки;
- На станке допускается нарезание резьбы с ручным управлением реверсирования шпинделя и в автоматическом режиме на заданной глубине резьбы;
- Рабочий стол оснащен механизмом регулирования высоты.
Технические характеристики
Комплект поставки
Документация
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Максимальный диаметр сверления, мм. |
25 (сталь 45); 32 (чугун СЧ20) |
| Диапазон нарезаемой резьбы | до М20 |
| Расстояние от торца шпинделя до стола, мм. | 0 - 810 |
| Наибольшее расстояние от торца шпинделя до плиты, мм. | 940 - 1100 |
| Расстояние от оси шпинделя до колонны, мм. | 260 |
| Диаметр колонны, мм. | 120 |
| Размер рабочей поверхности стола, мм. | 400х500 |
| Размер рабочей поверхности плиты, мм. | 500х525 |
| Угол поворота стола вокруг оси колонны, град. | 180 |
| Наибольшее вертикальное перемещение стола, мм. | 670 |
| Количество Т-образных пазов |
2 (стол); 2 (плита) |
| Ширина Т-образного паза |
стола 14Н12; плиты 14Н12 |
| Диапазон подач шпинделя, мм./об. | 0,1; 0,2; 0,3 |
| Конус шпинделя | Морзе 3 |
| Наибольший крутящий момент на шпинделе, Нм | 60 |
| Наибольшее усилие подачи, Н | 6000 |
| Ход шпинделя, мм. | 160 |
| Диапазон частот вращения шпинделя, об./мин. | 80…2000 |
| Количество скоростей вращения шпинделя | 8 |
| Количество подач шпинделя | 3 |
| Мощность привода главного движения, кВт | 1,5 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,18 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 770 х 540 х 2140 (2270х960х760 в упаковке) |
| Масса, кг. |
450; (в упаковке 550) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Система охлаждения;
- Втулка переходная 6100-4015-0142 ГОСТ 13598;
- Втулка переходная 6100-4015-0143 ГОСТ 13598;
- Клин 7851-0012 ГОСТ 3025;
- Рукоятка 2К52-1.9000.000;
- Ключ электрошкафа 2К52-1.8910.000;
- Ключ для сливных пробок 007.2000.001;
- Руководство по эксплуатации;
- Штырь 055.5000.102
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
- Патрон сверлильный 6150-4029-03 или 6150-4029-04;
- Тиски станочные чугунные поворотные 7200-0215-02;
- Тиски станочные стальные поворотные 7200-0215-05;
- Патрон резьбонарезной 6162-4003-01 или 6162-4003 (М4...М12);
- Патрон резьбонарезной 6162-4003-03 (М14...М24);
- Комплект предохранительных головок (для патрона резьбонарезного 6162-4003 (-01):
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6-М8);
- головка 6251-4002М-04 (М8-М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12);
- Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-03):
- головка 6251-4002М-07 (М14);
- головка 6251-4002М-08 (М16);
- головка 6251-4002М-09 (М18-М20);
- Станок в сборе;
- Система охлаждения;
- Втулка переходная 6100-4015-0142 ГОСТ 13598;
- Втулка переходная 6100-4015-0143 ГОСТ 13598;
- Клин 7851-0012 ГОСТ 3025;
- Рукоятка 2К52-1.9000.000;
- Ключ электрошкафа 2К52-1.8910.000;
- Ключ для сливных пробок 007.2000.001;
- Руководство по эксплуатации;
- Штырь 055.5000.102
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
- Патрон сверлильный 6150-4029-03 или 6150-4029-04;
- Тиски станочные чугунные поворотные 7200-0215-02;
- Тиски станочные стальные поворотные 7200-0215-05;
- Патрон резьбонарезной 6162-4003-01 или 6162-4003 (М4...М12);
- Патрон резьбонарезной 6162-4003-03 (М14...М24);
- Комплект предохранительных головок (для патрона резьбонарезного 6162-4003 (-01):
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6-М8);
- головка 6251-4002М-04 (М8-М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12);
- Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-03):
- головка 6251-4002М-07 (М14);
- головка 6251-4002М-08 (М16);
- головка 6251-4002М-09 (М18-М20);
