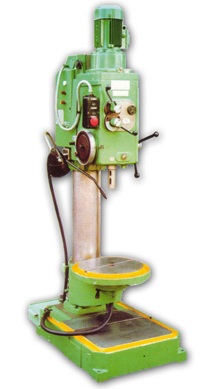

МН25Л Вертикально-сверлильный станок
Аналоги и варианты наименования:
1Н125Л, 2А125, 2Г125, 2Н125, 2С125, 2С125-04, 2Л125, TS25, TSR25, KST-560
НАЗНАЧЕНИЕ:
ОСОБЕННОСТИ:
- Чугунные литые корпусные детали обеспечивают высокую жесткость;
- Компоновка узлов допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструментов из высокоуглеродистых и быстрорежущих сталей, а также твёрдых сплавов;
- Широкий диапазон частот вращения шпинделя;
- Электрооборудование и система подачи СОЖ с баком встроена в основание;
- Нарезание резьбы осуществляется при ручной подаче шпинделя и электрическом реверсировании электродвигателя привода главного движения;
- Отсчёт глубины обработки производится по шкале на цилиндрической поверхности лимба;
- Рабочий стол оснащен механизмом регулирования высоты.
Станок предназначен для сверления, зенкерования, развертывания и нарезания резьбы в мелких и средних деталях в условиях единичного и мелкосерийного производства. Обработка производится как с ручной, так и с механической подачей шпинделя.
ОСОБЕННОСТИ:
- Чугунные литые корпусные детали обеспечивают высокую жесткость;
- Компоновка узлов допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструментов из высокоуглеродистых и быстрорежущих сталей, а также твёрдых сплавов;
- Широкий диапазон частот вращения шпинделя;
- Электрооборудование и система подачи СОЖ с баком встроена в основание;
- Нарезание резьбы осуществляется при ручной подаче шпинделя и электрическом реверсировании электродвигателя привода главного движения;
- Отсчёт глубины обработки производится по шкале на цилиндрической поверхности лимба;
- Рабочий стол оснащен механизмом регулирования высоты.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Максимальный диаметр сверления, мм. | 25 (сталь 45) |
| Диапазон нарезаемой резьбы | до М18 |
| Расстояние от торца шпинделя до стола, мм. | 25 - 700 |
| Наибольшее расстояние от торца шпинделя до плиты, мм. | 1060 |
| Расстояние от оси шпинделя до колонны, мм. | 250 |
| Диаметр колонны, мм. | 170 |
| Размер рабочей поверхности стола, мм. | Ø 400 |
| Размер рабочей поверхности плиты, мм. | 860 х 600 |
| Угол поворота стола вокруг оси колонны, град. | 360 |
| Угол поворота стола вокруг своей оси, град | 360 |
| Наибольшее вертикальное перемещение стола, мм. | 525 |
| Наибольшее перемещение сверлильной головки, мм. | 215 |
| Количество Т-образных пазов |
1 (стол); 1 (плита) |
| Ширина Т-образного паза | 14Н8 |
| Конус шпинделя | Морзе 3 |
| Наибольшее усилие подачи, Н | 5600 |
| Наибольший крутящий момент на шпинделе, Нм | 88 |
| Ход шпинделя, мм. | 150 |
| Диапазон частот вращения шпинделя, об./мин. | 90…1400 |
| Количество скоростей вращения шпинделя | 9 |
| Количество подач шпинделя | 3 |
| Диапазон подач шпинделя, мм./об. | 0,1; 0,2; 0,3; |
| Мощность привода главного движения, кВт | 1,5 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,18 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. |
780 х 770 х 2285 (2240х854х1145 в упаковке) |
| Масса, кг. |
670 (в упаковке 830) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Система охлаждения;
- Оправка для сверлильного патрона 6039-4029-0013 (В18/КМ3);
- Клин 7851-0012;
- Клин 7851-0013;
- Кривошип 2Н118.10.45;
- Ключ замка электрошкафа;
- Ключ 7812-0374 40Х (S=5);
- Ключ 7812-0378 40Х (S=10);
- Руководство по эксплуатации.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (поставляется за отдельную плату)
- Патрон сверлильный 6150-4029-01 или 6150-4029-03;
- Тиски станочные чугунные поворотные 7200-0215-02;
- Тиски станочные стальные поворотные 7200-0215-05;
- Патрон резьбонарезной 6162-4003-01 или 6162-4003 (М4...М12);
- Патрон резьбонарезной 6162-4003-03 (М14...М24);
- Комплект предохранительных головок (для патрона резьбонарезного 6162-4003 (-01):
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6-М8);
- головка 6251-4002М-04 (М8-М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12);
- Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-03):
- головка 6251-4002М-07 (М14);
- головка 6251-4002М-08 (М16);
- головка 6251-4002М-09 (М18-М20).
