Z5163B Вертикально-сверлильный станок / Вертикально-сверлильные станки
ОСОБЕННОСТИ:
- Тяжелая мощная литая конструкция.
- Толстостенная колонна обеспечивает высокую жесткость и плавный ход.
- Массивное точное большеразмерное основание повышенной жесткости.
- На станке предусмотрена функция автоматического сверления глубоких отверстий со ступенчатой подачей и регулировкой глубины сверления;
- 6 автоматических подач шпинделя;
- Закаленные и шлифованные направляющие;
- Ручные перемещение сверлильной головки;
- Высокопроизводительный мощный электродвигатель привода шпинделя;
- Закаленные и шлифованные шестерни привода шпинделя из хромоникелевой стали.
- Параллельные Т-образные пазы стола и плиты.
- Система подачи СОЖ со встроенным в основание баком.
- Предохранительная муфта для ограничения крутящего момента при сверлении.
- Наглядная и удобная панель управления.
- Электрооборудование встроено в колонну;
- Регулируемый упор глубины сверления.

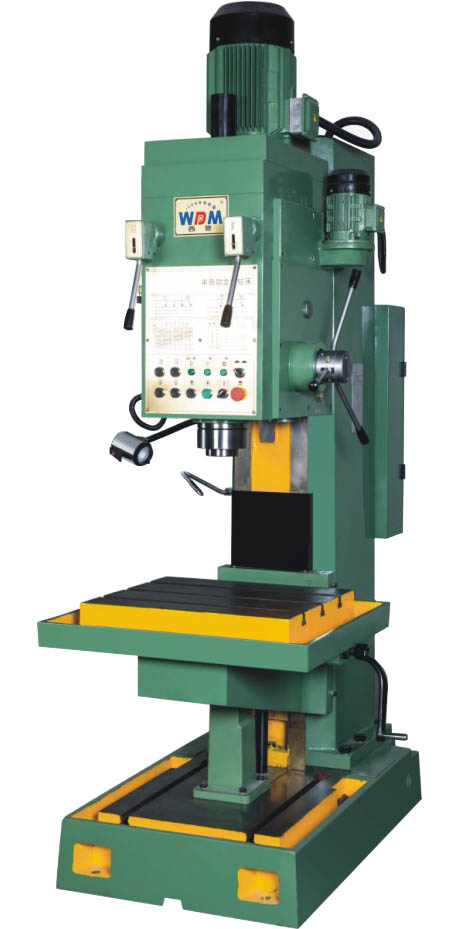

Z5163B Вертикально-сверлильный станок
НАЗНАЧЕНИЕ:
Вертикально-сверлильный станок Z5163B применяется для выполнения разнообразных работ, связанных с обработкой изделий осевым инструментом: сверления, рассверливания, зенкерования, зенкования, цекования, развертывания и растачивания. Станок найдёт применение при обработке деталей в единичном так и в мелкосерийном производстве на крупных промышленных предприятиях, а также в ремонтных мастерских и сервисных центрах.
ОСОБЕННОСТИ:
- Тяжелая мощная литая конструкция.
- Толстостенная колонна обеспечивает высокую жесткость и плавный ход.
- Массивное точное большеразмерное основание повышенной жесткости.
- На станке предусмотрена функция автоматического сверления глубоких отверстий со ступенчатой подачей и регулировкой глубины сверления;
- 6 автоматических подач шпинделя;
- Закаленные и шлифованные направляющие;
- Ручные перемещение сверлильной головки;
- Высокопроизводительный мощный электродвигатель привода шпинделя;
- Закаленные и шлифованные шестерни привода шпинделя из хромоникелевой стали.
- Параллельные Т-образные пазы стола и плиты.
- Система подачи СОЖ со встроенным в основание баком.
- Предохранительная муфта для ограничения крутящего момента при сверлении.
- Наглядная и удобная панель управления.
- Электрооборудование встроено в колонну;
- Регулируемый упор глубины сверления.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| ОСНОВНЫЕ РАЗМЕРЫ | |
| Максимальный диаметр сверления в стали, мм. | 63 |
| Наибольший диаметр нарезаемой резьбы в стали, мм. | М50 |
| Наибольшее расстояние от торца шпинделя до стола, мм. | 800 |
| Расстояние от оси шпинделя до колонны, мм. | 375 |
| Наибольшее ручное перемещение сверлильной головки, мм. | 250 |
| Наибольшее вертикальное перемещение стола, мм. | 300 |
| Наибольшее расстояние от торца шпинделя до плиты, мм. | 1250 |
| ШПИНДЕЛЬ | |
| Конус шпинделя | Морзе 5 |
| Ход пиноли шпинделя, мм. | 250 |
| Диапазон частот вращения шпинделя, об./мин. | 40-570 |
| Количество скоростей вращения шпинделя | 9 |
| Частоты вращения шпинделя, об./мин. | 40; 55; 82; 105; 150; 210; 280; 400; 570 |
| Диапазон подач шпинделя, мм./об. | 0,1- 0,78 |
| Количество подач шпинделя | 6 |
| Подачи шпинделя, мм./об. | 0,11; 0,21; 0,27; 0,40; 0,55; 0,78 |
| Наибольший крутящий момент на шпинделе, Нм | 800 |
|
16000
16000
Наибольшее усилие подачи, Н
|
30000 |
| РАБОЧИЙ СТОЛ И ПЛИТА | |
| Размер рабочей поверхности стола, мм. | 650 х 550 |
| Количество Т-образных пазов | 3 |
| Расстояние между Т-образными пазами, мм. | 150 |
| Ширина Т-образного паза, мм. | 22 |
| Размер рабочей поверхности плиты, мм. | 640 х 660 |
| Количество Т-образных пазов | 2 |
| Расстояние между Т-образными пазами, мм. | 400 |
| Ширина Т-образного паза, мм. | 22 |
| ЭЛЕКТРООБОРУДОВАНИЕ | |
| Напряжение питания, В | 380 |
| Мощность привода шпинделя, кВт | 5,5 |
| Мощность привода подъёма сверлильной головки, кВт | 0,55 |
| Мощность привода насоса подачи СОЖ | 0,09 |
| ТОЧНОСТНЫЕ ПАРАМЕТРЫ | |
|
0,02
0,02
Радиальное биение конуса шпинделя у торца, мм.
|
0,02 |
| Радиальное биение конуса шпинделя на вылете 300 мм., мм. | 0,04 |
| Плоскостность рабочей поверхности стола, мм. | 0,03 |
| МАССА И ГАБАРИТЫ | |
| Габаритные размеры (LxBxH), мм. | 965 х 1452 х 2787 |
| Масса станка, кг. | 1850 (1935 в упаковке) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Система подачи СОЖ;
- Светильник;
- Ручка для подъёма стола;
- Комплект инструмента для обслуживания станка;
- Комплект клиньев для удаления инструмента;
- Комплект переходных втулок МК2 / МК4, МК3 / МК3, МК4 / МК5;
- Комплект анкерных болтов для установки станка (M24×400, 2 шт., М24х600, 2 шт.);
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Патрон сверлильный В18 (3÷16 мм.);
- Втулка переходная для сверлильного патрона В18 / МК4;
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 200 мм.);
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 250 мм.);
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 320 мм.);
- Патрон резьбонарезной с комплектом предохранительных головок (М3÷М12, 7 шт.);
- Патрон резьбонарезной с комплектом предохранительных головок (М12÷М24, 7 шт.);
- Патрон резьбонарезной с комплектом предохранительных головок (М24÷М42, 7 шт.).
- Станок в сборе;
- Система подачи СОЖ;
- Светильник;
- Ручка для подъёма стола;
- Комплект инструмента для обслуживания станка;
- Комплект клиньев для удаления инструмента;
- Комплект переходных втулок МК2 / МК4, МК3 / МК3, МК4 / МК5;
- Комплект анкерных болтов для установки станка (M24×400, 2 шт., М24х600, 2 шт.);
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Патрон сверлильный В18 (3÷16 мм.);
- Втулка переходная для сверлильного патрона В18 / МК4;
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 200 мм.);
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 250 мм.);
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 320 мм.);
- Патрон резьбонарезной с комплектом предохранительных головок (М3÷М12, 7 шт.);
- Патрон резьбонарезной с комплектом предохранительных головок (М12÷М24, 7 шт.);
- Патрон резьбонарезной с комплектом предохранительных головок (М24÷М42, 7 шт.).
