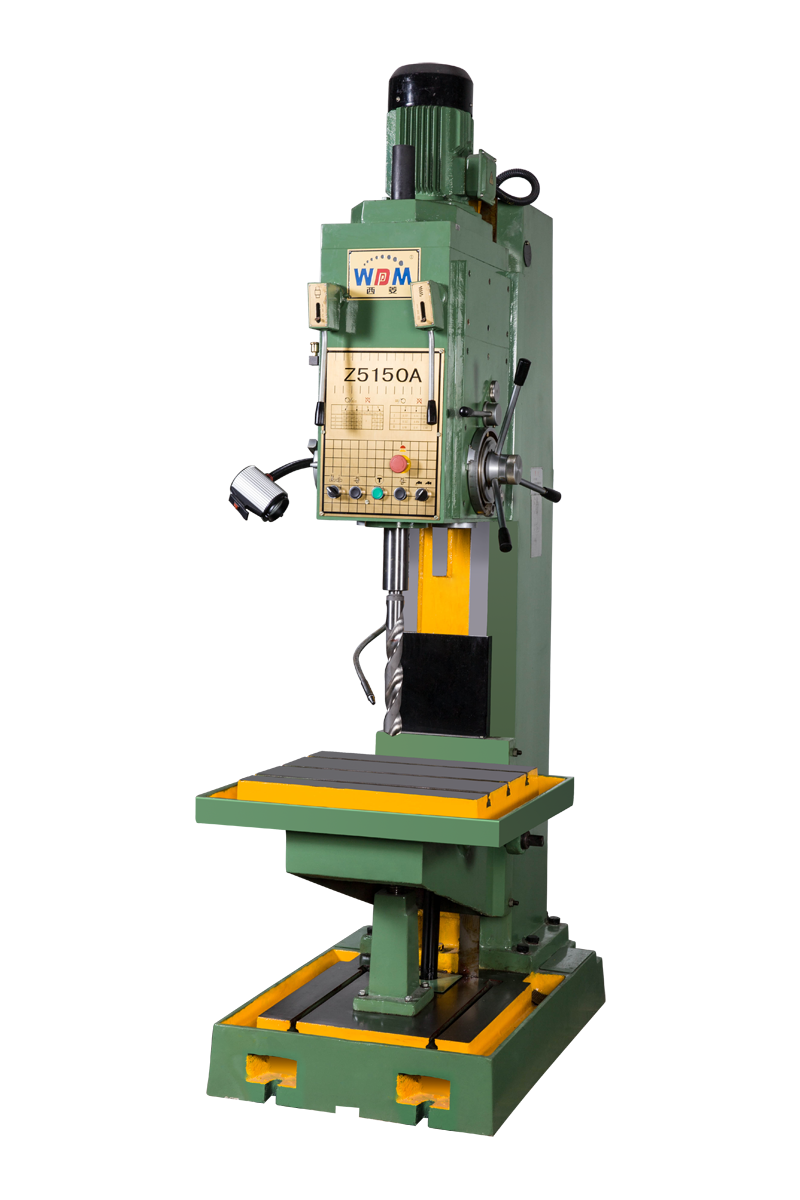

Z5150B Вертикально-сверлильный станок / Вертикально-сверлильные станки
ОСОБЕННОСТИ:
- Тяжелая мощная литая конструкция.
- Толстостенная колонна обеспечивает высокую жесткость и плавный ход.
- Массивное точное большеразмерное основание повышенной жесткости.
- На станке предусмотрена функция автоматического сверления глубоких отверстий со ступенчатой подачей и регулировкой глубины сверления;
- 9 автоматических подач шпинделя;
- Закаленные и шлифованные направляющие;
- Ручные перемещение сверлильной головки;
- Высокопроизводительный мощный электродвигатель привода шпинделя;
- Закаленные и шлифованные шестерни привода шпинделя из хромоникелевой стали.
- Параллельные Т-образные пазы стола и плиты.
- Система подачи СОЖ со встроенным в основание баком.
- Предохранительная муфта для ограничения крутящего момента при сверлении.
- Наглядная и удобная панель управления.
- Электрооборудование встроено в колонну;
- Регулируемый упор глубины сверления.
ВАРИАНТЫ ИСПОЛНЕНИЯ:
- с удлинённым шпинделем – Z5140A.
Z5150B Вертикально-сверлильный станок
НАЗНАЧЕНИЕ:
Вертикально-сверлильный станок Z5150B применяется для выполнения разнообразных работ, связанных с обработкой изделий осевым инструментом: сверления, рассверливания, зенкерования, зенкования, цекования, развертывания и растачивания. Станок найдёт применение при обработке деталей в единичном так и в мелкосерийном производстве на крупных промышленных предприятиях, а также в ремонтных мастерских и сервисных центрах.
ОСОБЕННОСТИ:
- Тяжелая мощная литая конструкция.
- Толстостенная колонна обеспечивает высокую жесткость и плавный ход.
- Массивное точное большеразмерное основание повышенной жесткости.
- На станке предусмотрена функция автоматического сверления глубоких отверстий со ступенчатой подачей и регулировкой глубины сверления;
- 9 автоматических подач шпинделя;
- Закаленные и шлифованные направляющие;
- Ручные перемещение сверлильной головки;
- Высокопроизводительный мощный электродвигатель привода шпинделя;
- Закаленные и шлифованные шестерни привода шпинделя из хромоникелевой стали.
- Параллельные Т-образные пазы стола и плиты.
- Система подачи СОЖ со встроенным в основание баком.
- Предохранительная муфта для ограничения крутящего момента при сверлении.
- Наглядная и удобная панель управления.
- Электрооборудование встроено в колонну;
- Регулируемый упор глубины сверления.
ВАРИАНТЫ ИСПОЛНЕНИЯ:
- с удлинённым шпинделем – Z5140A.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| ОСНОВНЫЕ РАЗМЕРЫ | |
| Максимальный диаметр сверления в стали, мм. | 50 |
| Наибольший диаметр нарезаемой резьбы в стали, мм. | М30 |
| Наибольшее расстояние от торца шпинделя до стола, мм. | 830 |
| Расстояние от оси шпинделя до колонны, мм. | 335 |
| Наибольшее ручное перемещение сверлильной головки, мм. | 200 |
| Наибольшее вертикальное перемещение стола, мм. | 300 |
| Наибольшее расстояние от торца шпинделя до плиты, мм. | 1200 |
| ШПИНДЕЛЬ | |
| Конус шпинделя | Морзе5 |
| Ход пиноли шпинделя, мм. | 250 |
| Диапазон частот вращения шпинделя, об./мин. | 31,5 - 1400 |
| Количество скоростей вращения шпинделя | 12 |
| Частоты вращения шпинделя, об./мин. | 31,5; 45; 63; 90; 125; 180; 250; 355; 500; 710; 1000; 1400 |
| Диапазон подач шпинделя, мм./об. | 0,056- 1,8 |
| Количество подач шпинделя | 9 |
| Подачи шпинделя, мм./об. | 0,056; 0,012; 0,16; 0,224; 0,315; 0,45; 0,63; 0,9; 1,8 |
| Наибольший крутящий момент на шпинделе, Нм | 350 |
16000
16000
Наибольшее усилие подачи, Н
|
16000 |
| РАБОЧИЙ СТОЛ И ПЛИТА | |
| Размер рабочей поверхности стола, мм. | 560 х 480 |
| Количество Т-образных пазов | 3 |
| Расстояние между Т-образными пазами, мм. | 150 |
| Ширина Т-образного паза, мм. | 18 |
| Размер рабочей поверхности плиты, мм. | 590 х 520 |
| Количество Т-образных пазов | 2 |
| Расстояние между Т-образными пазами, мм. | 330 |
| Ширина Т-образного паза, мм. | 18 |
| ЭЛЕКТРООБОРУДОВАНИЕ | |
| Напряжение питания, В | 380 |
| Мощность привода шпинделя, кВт | 4 |
| Мощность привода насоса подачи СОЖ | 0,09 |
| ТОЧНОСТНЫЕ ПАРАМЕТРЫ | |
0,02
0,02
Радиальное биение конуса шпинделя у торца, мм.
|
0,02 |
| Радиальное биение конуса шпинделя на вылете 300 мм., мм. | 0,04 |
| Плоскостность рабочей поверхности стола, мм. | 0,03 |
| МАССА И ГАБАРИТЫ | |
| Габаритные размеры (LxBxH), мм. | 1090 х 905 х 2535 (1220 х 800 х 2240 в упаковке) |
| Масса станка, кг. | 1190 (1250 в упаковке) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе;
- Система подачи СОЖ;
- Светильник;
- Патрон сверлильный В18 (3-16 мм.);
- Втулка переходная для сверлильного патрона В18 / МК4;
- Ручка для подъёма стола;
- Комплект инструмента для обслуживания станка;
- Комплект клиньев для удаления инструмента;
- Комплект переходных втулок МК2 / МК3, МК3 / МК4, МК4 / МК5;
- Комплект анкерных болтов для установки станка (M24×400, 4 шт.);
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 200 мм.);
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 250 мм.);
- Патрон резьбонарезной с комплектом предохранительных головок (М5-М30, 13 шт.);
- Станок в сборе;
- Система подачи СОЖ;
- Светильник;
- Патрон сверлильный В18 (3-16 мм.);
- Втулка переходная для сверлильного патрона В18 / МК4;
- Ручка для подъёма стола;
- Комплект инструмента для обслуживания станка;
- Комплект клиньев для удаления инструмента;
- Комплект переходных втулок МК2 / МК3, МК3 / МК4, МК4 / МК5;
- Комплект анкерных болтов для установки станка (M24×400, 4 шт.);
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 200 мм.);
- Тиски станочные чугунные поворотные с ручным приводом (ширина губок 250 мм.);
- Патрон резьбонарезной с комплектом предохранительных головок (М5-М30, 13 шт.);
