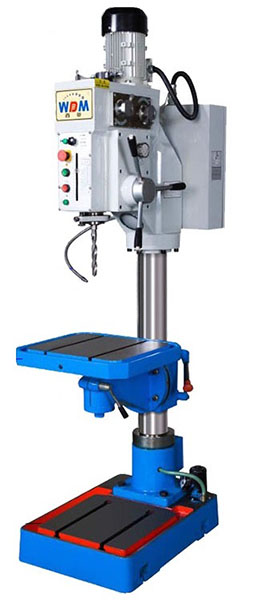

Z5035 Вертикально-сверлильный станок / Вертикально-сверлильные станки
ОСОБЕННОСТИ:
- Простота конструкции обеспечивает легкость управления, надежность и долговечность;
- Шпиндель установлен на высокоточные радиальные подшипники;
- Верхний предел частоты вращения шпинделя обеспечивает обработку отверстий малого диаметра;
- Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли шпинделя;
- Механическая коробка скоростей обеспечивает 12 скоростей вращения шпинделя, которые переключаются двумя рукоятками;
- Сверление производится подачей шпинделя вручную или механически. Станок имеет три механические подачи шпинделя. Ручная подача контролируется по плоской шкале или упору;
- Механическая подача шпинделя отключается автоматически при достижении заданной глубины отверстия, задаваемой регулируемым упором глубины сверления;
- Подъём-опускание рабочего стола станка производится вручную или механизированно. Стол имеет возможность поворота вокруг колонны на 360°, а также поворот на ±45° в горизонтальной плоскости;
- Станок оснащён устройством для нарезания резьбы;
- На станке установлен защитный экран для ограждения инструмента, сблокированный с включением двигателя шпинделя. При открытии ограждения во время работы станка происходит немедленное отключение двигателя вращения шпинделя;
- Система подачи охлаждающей жидкости с баком встроена в основание.
Z5035 Вертикально-сверлильный станок
НАЗНАЧЕНИЕ:
Станок Z5035 предназначен для обработки отверстий диаметром до 35 мм. в мелких и средних деталях из стали, чугуна и других металлах и сплавах. На станке возможно выполнение операций сверления, рассверливания, зенкерования, нарезание резьбы метчиками.
ОСОБЕННОСТИ:
- Простота конструкции обеспечивает легкость управления, надежность и долговечность;
- Шпиндель установлен на высокоточные радиальные подшипники;
- Верхний предел частоты вращения шпинделя обеспечивает обработку отверстий малого диаметра;
- Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли шпинделя;
- Механическая коробка скоростей обеспечивает 12 скоростей вращения шпинделя, которые переключаются двумя рукоятками;
- Сверление производится подачей шпинделя вручную или механически. Станок имеет три механические подачи шпинделя. Ручная подача контролируется по плоской шкале или упору;
- Механическая подача шпинделя отключается автоматически при достижении заданной глубины отверстия, задаваемой регулируемым упором глубины сверления;
- Подъём-опускание рабочего стола станка производится вручную или механизированно. Стол имеет возможность поворота вокруг колонны на 360°, а также поворот на ±45° в горизонтальной плоскости;
- Станок оснащён устройством для нарезания резьбы;
- На станке установлен защитный экран для ограждения инструмента, сблокированный с включением двигателя шпинделя. При открытии ограждения во время работы станка происходит немедленное отключение двигателя вращения шпинделя;
- Система подачи охлаждающей жидкости с баком встроена в основание.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| ОСНОВНЫЕ РАЗМЕРЫ | |
| Максимальный диаметр сверления в стали, мм. | 35 |
| Наибольший диаметр нарезаемой резьбы в стали, мм. | М5– М24 |
| Наибольшее расстояние от торца шпинделя до стола, мм. | 600 |
| Наибольшее расстояние от торца шпинделя до основания, мм. | 1200 |
| Расстояние от оси шпинделя до колонны, мм. | 330 |
| Диаметр колонны, мм. | 140 |
| ШПИНДЕЛЬ | |
| Конус шпинделя | МТ4 |
| Наибольший ход шпинделя, мм. | 160 |
| Количество скоростей вращения шпинделя | 12 |
| Диапазон частоты вращения шпинделя, об./мин. | 75 - 2500 |
| Количество механических подач шпинделя | 3 |
| Величины подач шпинделя, мм./об. | 0,1; 0,2; 0,3 |
| РАБОЧИЙ СТОЛ И ОСНОВАНИЕ | |
| Размер рабочей поверхности стола, мм. | 500 х 400 |
| Количество Т-образных пазов | 2 |
| Ширина Т-образного паза, мм. | 14 |
| Расстояние между осями Т-образных пазов, мм. | 200 |
| Угол поворота стола вокруг оси колонны, град. | ±180 |
| Угол поворота стола вокруг своей оси, град | ±45 |
| Максимальное перемещение стола, мм. | 560 |
| Размер рабочей поверхности основания, мм. | 400 х 390 |
| Количество Т-образных пазов | 2 |
| Ширина Т-образного паза | 18 |
| Расстояние между осями Т-образных пазов, мм. | 200 |
| ЭЛЕКТРООБОРУДОВАНИЕ | |
| Напряжение питания, В | 380 |
| Мощность привода главного движения, кВт | 1,5 / 2,2 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,04 |
| ТОЧНОСТНЫЕ ПАРАМЕТРЫ | |
0,02
0,02
Радиальное биение шпинделя у торца, мкм.
|
20 |
| Радиальное биение шпинделя на расстоянии 300 мм., мкм. | 40 |
| МАССА И ГАБАРИТЫ | |
| Габаритные размеры (LxBxH), мм. | 900 х 585 х 2300 (1100 х 610 х 2150 в упаковке) |
| Масса станка, кг. | 545 (595 брутто) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе:
- Система охлаждения;
- Светильник;
- Патрон сверлильный 3-16 мм.;
- Втулка переходная МТ3 / МТ2;
- Втулка переходная МТ4 / МТ3;
- Комплект инструмента для обслуживания станка;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
Тиски станочные чугунные поворотные с ручным приводом Q13160 (ширина губок 160 мм.);
- Тиски станочные чугунные поворотные с ручным приводом Q13200 (ширина губок 200 мм.);
- Патрон резьбонарезной с комплектом предохранительных головок (М3-М12, 7 шт.);
- Патрон резьбонарезной с комплектом предохранительных головок (М12-М24, 7 шт.).
- Станок в сборе:
- Система охлаждения;
- Светильник;
- Патрон сверлильный 3-16 мм.;
- Втулка переходная МТ3 / МТ2;
- Втулка переходная МТ4 / МТ3;
- Комплект инструмента для обслуживания станка;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
Тиски станочные чугунные поворотные с ручным приводом Q13160 (ширина губок 160 мм.);
- Тиски станочные чугунные поворотные с ручным приводом Q13200 (ширина губок 200 мм.);
- Патрон резьбонарезной с комплектом предохранительных головок (М3-М12, 7 шт.);
- Патрон резьбонарезной с комплектом предохранительных головок (М12-М24, 7 шт.).
