ОСОБЕННОСТИ:
- Простота конструкции обеспечивает легкость управления, надежность и долговечность;
- Шпиндель установлен на высокоточные радиальные подшипники;
- Верхний предел частоты вращения шпинделя обеспечивает обработку отверстий малого диаметра;

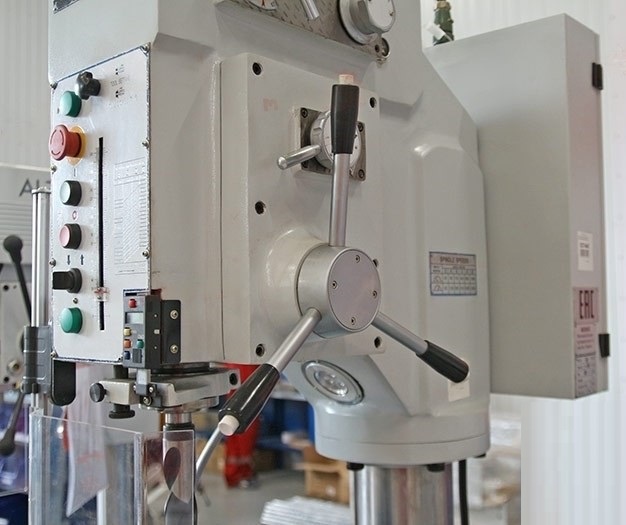

- Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли шпинделя;

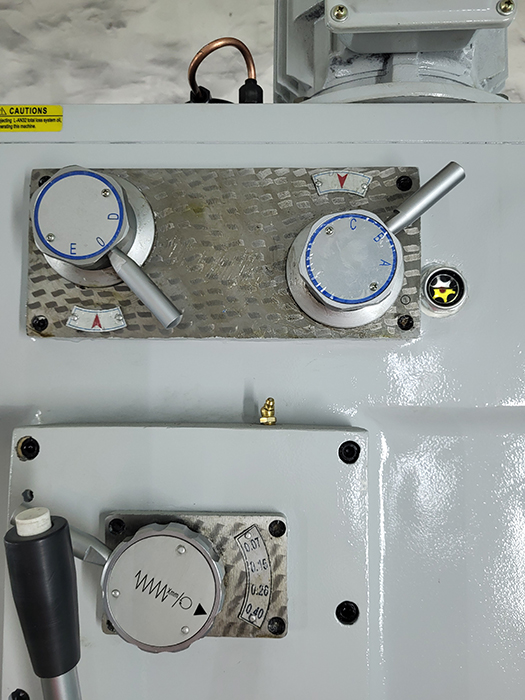

- Механическая коробка скоростей обеспечивает 12 скоростей вращения шпинделя, которые переключаются двумя рукоятками;

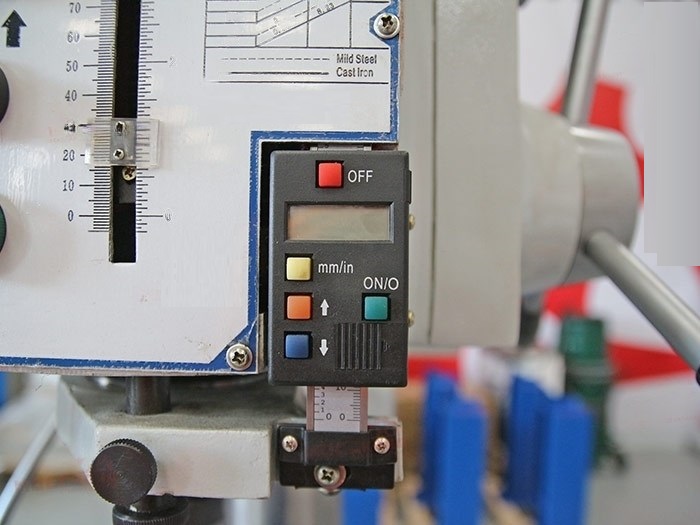

- Сверление производится подачей шпинделя вручную или механически. Станок имеет четыре механические подачи шпинделя. Ручная подача контролируется по плоской шкале или упору;
- Механическая подача шпинделя отключается автоматически при достижении заданной глубины отверстия, задаваемой регулируемым упором глубины сверления;

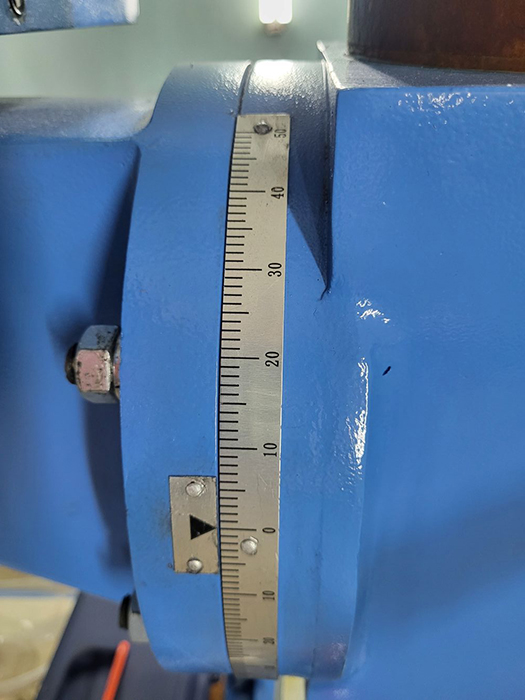

- Подъём-опускание рабочего стола станка производится вручную или механизированно. Стол имеет возможность поворота вокруг колонны на 360°, а также поворот на ±45° в горизонтальной плоскости;
- Станок оснащён устройством для нарезания резьбы;
- На станке установлен защитный экран для ограждения инструмента, сблокированный с включением двигателя шпинделя. При открытии ограждения во время работы станка происходит немедленное отключение двигателя вращения шпинделя.
- Система подачи охлаждающей жидкости с баком встроена в основание.

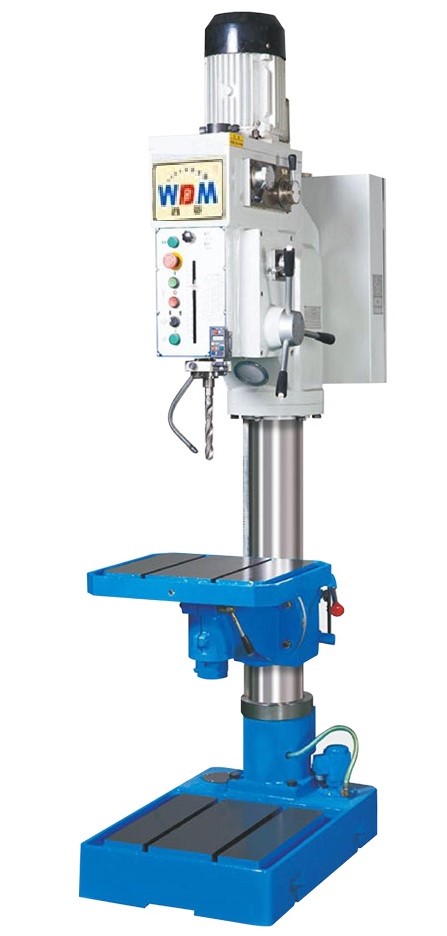

Z5040 Вертикально-сверлильный станок
НАЗНАЧЕНИЕ:
Станок Z5040 предназначен для обработки отверстий диаметром до 40 мм. в мелких и средних деталях из стали, чугуна и других металлах и сплавах. На станке возможно выполнение операций сверления, рассверливания, зенкерования, нарезание резьбы метчиками.
ОСОБЕННОСТИ:
- Простота конструкции обеспечивает легкость управления, надежность и долговечность;
- Шпиндель установлен на высокоточные радиальные подшипники;
- Верхний предел частоты вращения шпинделя обеспечивает обработку отверстий малого диаметра;
- Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли шпинделя;
- Механическая коробка скоростей обеспечивает 12 скоростей вращения шпинделя, которые переключаются двумя рукоятками;
- Сверление производится подачей шпинделя вручную или механически. Станок имеет четыре механические подачи шпинделя. Ручная подача контролируется по плоской шкале или упору;
- Механическая подача шпинделя отключается автоматически при достижении заданной глубины отверстия, задаваемой регулируемым упором глубины сверления;
- Подъём-опускание рабочего стола станка производится вручную или механизированно. Стол имеет возможность поворота вокруг колонны на 360°, а также поворот на ±45° в горизонтальной плоскости;
- Станок оснащён устройством для нарезания резьбы;
- На станке установлен защитный экран для ограждения инструмента, сблокированный с включением двигателя шпинделя. При открытии ограждения во время работы станка происходит немедленное отключение двигателя вращения шпинделя.
- Система подачи охлаждающей жидкости с баком встроена в основание.
Технические характеристики
Комплект поставки
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Основные размеры | |
| Максимальный диаметр сверления в стали, мм. | 40 |
| Диапазон нарезаемой резьбы | М5–М27 |
| Наибольшее расстояние от торца шпинделя до рабочего стола, мм. | 600 |
| Наибольшее расстояние от торца шпинделя до основания, мм. | 1200 |
| Расстояние от оси шпинделя до колонны, мм. | 360 |
| Диаметр колонны, мм. | 160 |
| Шпиндель | |
| Конус шпинделя | МТ4 |
| Наибольший ход пиноли шпинделя, мм. | 180 |
| Количество скоростей вращения шпинделя | 12 |
| Диапазон частоты вращения шпинделя, об./мин. | 42 - 2050 |
| Количество механических подач шпинделя | 4 |
| Величины подач шпинделя, мм./об. | 0,07; 0,015; 0,26; 0,4 |
| Рабочий стол и основание | |
| Размер рабочей поверхности стола, мм. | 410 х 380 |
| Количество Т-образных пазов | 2 |
| Ширина Т-образного паза | 14 |
| Расстояние между осями Т-образных пазов, мм. | 200 |
| Угол поворота стола вокруг оси колонны, град. | ±180 |
| Угол поворота стола вокруг своей оси, град | ±45 |
| Максимальное перемещение стола, мм | 550 |
| Размер рабочей поверхности основания, мм. | 450 х 440 |
| Количество Т-образных пазов | 2 |
| Ширина Т-образного паза | 18 |
| Расстояние между осями Т-образных пазов, мм. | 200 |
| Электрооборудование | |
| Напряжение питания, В | 380 |
| Мощность привода главного движения, кВт | 2,2 / 2,8 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,04 |
| Точностные параметры | |
| Радиальное биение шпинделя у торца, мкм. | 20 |
| Радиальное биение шпинделя на расстоянии 300 мм., мкм. | 40 |
| Масса и габариты | |
| Габаритные размеры (LxBxH), мм. | 1010 х 585 х 2300 (1100 х 620 х 2150 в упаковке) |
| Масса, кг. | 755 (815 брутто) |
БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:
- Станок в сборе:
- Система охлаждения;

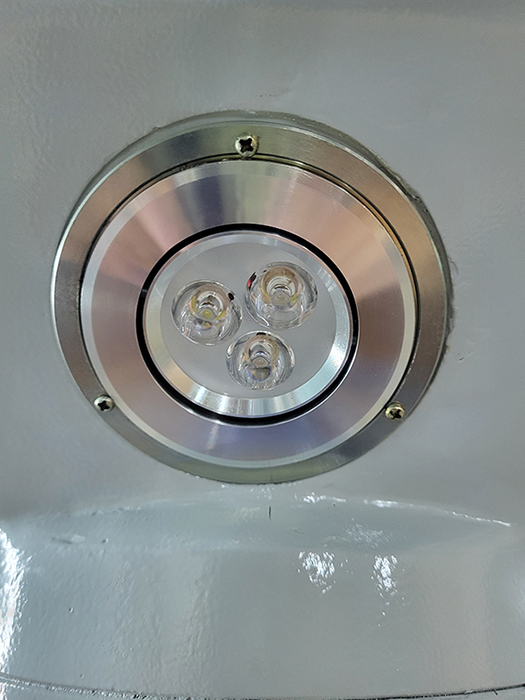

- Светодиодный светильник;
- Патрон сверлильный 3-16 мм. В18;
- Оправка переходная для сверлильного патрона МТ2 / В18;
- Втулка переходная МТ4 / МТ3;
- Втулка переходная МТ3 / МТ2;
- Клинья для выбивания инструмента – 2 шт.;
- Комплект инструмента для обслуживания станка;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):
- Тиски станочные чугунные поворотные с ручным приводом Q13160 (ширина губок 160 мм.);
- Тиски станочные чугунные поворотные с ручным приводом Q13200 (ширина губок 200 мм.);
- Патрон резьбонарезной с комплектом предохранительных головок (М3 - М12, 7 шт.);
- Патрон резьбонарезной с комплектом предохранительных головок (М12 - М27, 8 шт.);
