500Н Фрезерно-расточной станок с ЧПУ
НАЗНАЧЕНИЕ:
Предназначен для комплексной обработки деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования. Имеет возможность токарной обработки.
ОСОБЕННОСТИ:
- Оснащен системой автоматической смены инструмента (АСИ) и числовым программным управлением (ЧПУ);
- Возможность выполнения сверлильных, фрезерных, расточных и токарных работ на одном станке;
- Возможность ведения обработки с 4х сторон без переустановки;
- Колонковая структура;
- Комплектующие высокого качества.
Предназначен для комплексной обработки деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования. Имеет возможность токарной обработки.
ОСОБЕННОСТИ:
- Оснащен системой автоматической смены инструмента (АСИ) и числовым программным управлением (ЧПУ);
- Возможность выполнения сверлильных, фрезерных, расточных и токарных работ на одном станке;
- Возможность ведения обработки с 4х сторон без переустановки;
- Колонковая структура;
- Комплектующие высокого качества.
Технические характеристики

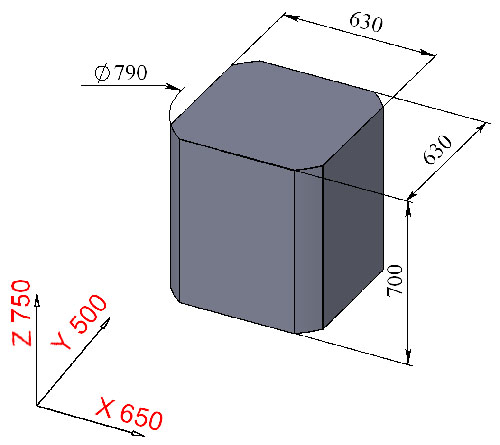

ПАРАМЕТР | ЗНАЧЕНИЕ |
---|---|
СТОЛ | |
Размер рабочей поверхности стола, мм. | ф 500 |
Ширина Т-образного паза | 18Н11 |
Количество Т-образных пазов | 8 |
Расстояние от торца шпинделя до стола, мм. | 780 |
Диаметр центрального отверстия стола, мм. | 100Н7 |
Угол поворота стола, град. | 360 |
Точность углового позиционирования стола, град. | 0,0014 |
Повторяемость углового позиционирования, град. | 0,001 |
Дискретность задания поворота, град. | 0,001 |
Наибольший крутящий момент, Нм | 3000 |
Частота вращения стола, мин-1 | 15 |
Масса заготовки, кг. | 500 |
ШПИНДЕЛЬ | |
Конус шпинделя | SK 40 (DIN 69871) |
Количество скоростей вращения шпинделя | бесступенчато |
Диапазон частот вращения шпинделя, об./мин. | 0 - 4000 |
Номинальный крутящий момент на шпинделе, Нм | 140 |
ПЕРЕМЕЩЕНИЯ | |
Наибольшее продольное перемещение по оси Х, мм. | 620 (стол) |
Наибольшее поперечное перемещение по оси Y, мм. | 400 (колонна) |
Наибольшее вертикальное перемещение по оси Z, мм. | 750 (шпиндельная бабка) |
Точность позиционирования, мм. | 0,02 |
Дискретность задания перемещений по координатам X, Y, Z, мм. | 0,001 |
Повторяемость позиционирования по осям Х, Y, Z, мм. | 0,01 |
Количество управляемых координат | 4 (всего); 3 (4)* (одновременно) |
Диапазон рабочих подач по осям Х, Y, Z, мм/мин | 1 - 15000 |
Число ступеней подач | 0 |
Наибольшее усилие подачи, Н | 8000 |
Скорость быстрых перемещений по осям Х, Y, Z, м/мин | 24 |
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН | |
Количество гнезд в инструментальном магазине, шт. | 32 |
Время смены инструмента, сек. | 14 |
Наибольший диаметр инструмента, устанавливаемого в магазине, мм. | 100 |
Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм. | 280 |
Наибольшая масса оправки, устанавливаемой в магазине, кг. | 8 |
ЭЛЕКТРООБОРУДОВАНИЕ | |
Система ЧПУ | Siemens Sinumerik 802D |
Напряжение питания, В | 380 |
ПРОЧИЕ ХАРАКТЕРИСТИКИ | |
Габаритные размеры (LxBxH), мм. | 2310 (5200 с транспортером) х 3525 х 3200 |
Общая площадь станка в плане, кв.м. | 12/22 |
Масса, кг. | 9000 (9500) |
* - специальное исполнение (заказ) |
