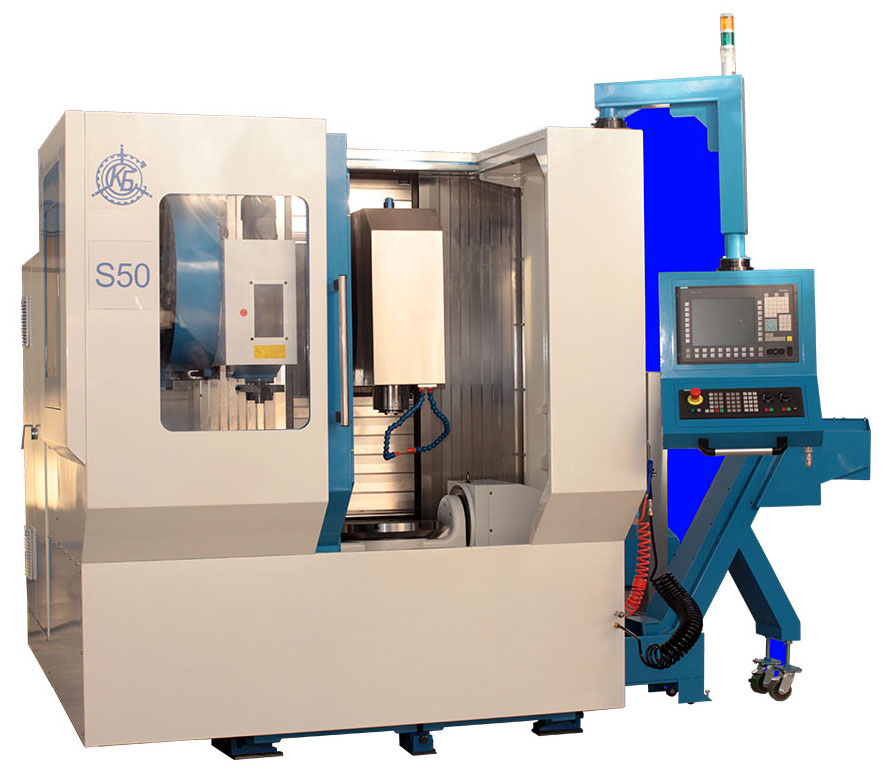

S50 Cверлильно-фрезерно-расточный санок с ЧПУ


Цена: по запросу
НАЗНАЧЕНИЕ:
Станок сверлильно-фрезерно-расточный с числовым программным управлением (ЧПУ) класса точности П по ГОСТ 8 модели S50 предназначен для комплексной обработки деталей сложной формы.

ОСОБЕННОСТИ:
На станке могут производиться различные виды обработки: сверление, зенкерование, развертывание отверстий, нарезание резьбы метчиками и фрезами, а также получистовое и чистовое прямолинейное и контурное фрезерование деталей, чистовое растачивание отверстий и канавок в них. Для фрезерования литейных деталей отливки должны подвергаться термической обработке для получения требуемых механических свойств. Отливки должны быть очищены от формовочной смеси, окалины и пригара. Прибыли и питатели должны быть удалены. Места отрезки питателей и прибылей, заливы и просечки должны быть зачищены или обрублены в пределах допусков на чертеже отливки (ГОСТ 977-88). Станок может применяться для обработки пресс-форм, штампов, турбин, моноколес и других деталей сложной формы в 5-ти осях: 3 -х линейных и 2-х круговых. Станок может быть использован в мелкосерийном и серийном производствах различных отраслей промышленности в т.ч. аэрокосмической, автомобильной, инструментальной и др. Компоновка станка позволяет создавать технологический модуль «робот-станок».

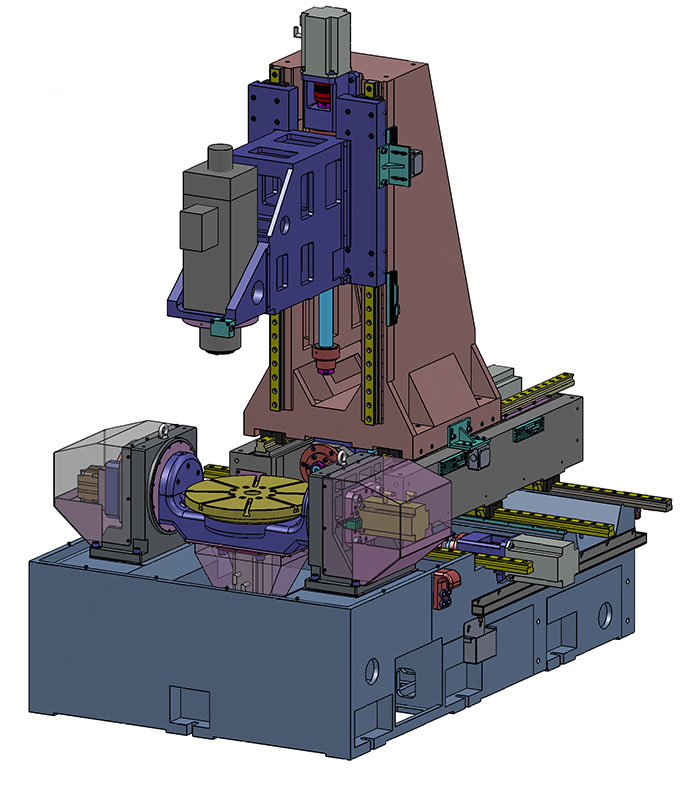

Станок модели S50 представляет собой конструкцию, собранную из литых деталей и обладает достаточной жесткостью и термостабильностью. Благодаря использованию скоростных высокоточных шариковых винтовых пар и роликовых направляющих качения достигаются высокие скорости перемещения подвижных органов станка. Применяемые на станке электроприводы обеспечивают бесступенчатое регулирование величин рабочих подач и частот вращения шпинделя в широком диапазоне, что дает возможность обработки деталей высокопроизводительным режущим инструментом. В станке S50 объединены уникальные конструктивные особенности:
– колонковая система перемещений – все подвижные органы станка располагаются вне зоны обработки, направляющие и привода надежно защищены от попадания стружки и СОЖ,
– двухосевой поворотный стол предназначен для обработки криволинейных поверхностей и деталей сложной формы в 5-ти осях.
Станок в базовом варианте исполнения имеет следующие программируемые оси:
– ось Х – продольное перемещение салазок,
– ось Y – поперечное перемещение колонны,
– ось Z – вертикальное перемещение шпиндельной бабки,
– ось А – поворот стола,
– ось С – вращение планшайбы.
В составе станка имеется устройство автоматической смены инструмента манипуляторного типа, содержащее дисковый инструментальный магазин на 24 инструмента. Устройство автоматической смены инструмента расположено вне зоны обработки станка и надежно защищено от попадания стружки и СОЖ.
Датчики линейных перемещений, установленные по осям X, Y, Z, и датчики круговых перемещений, установленные по осям А и С, входят в базовую комплектацию станка. Станок имеет широкие диапазоны величин подач и частот вращения шпинделя, которые полностью обеспечивают выбор нормативных режимов резания для обработки заготовок из различных конструкционных материалов. На станке программируются координатные перемещения салазок (ось Х), колонны (ось Y), шпиндельной бабки (ось Z), скорость их перемещений, угол поворота и частота вращения стола (ось А), угол поворота и частота вращения планшайбы (ось С), частота вращения шпинделя и работа устройства автоматической смены инструмента.
Станок модели S50 соответствует требованиям безопасности согласно российским стандартам, европейским директивам и нормам, сертифицирован по европейскому стандарту СЕ.

ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Наименование параметров

Значения

СТОЛ ПОВОРОТНЫЙ ДВУХОСЕВОЙ

1.

Размеры рабочей поверхности планшайбы, мм

Ø 500

2.

Количество Т-образных пазов

8

3.

Ширина паза, мм

2х14H7 (6х14H11)

4.

Диаметр центрального отверстия, мм

60 Н6

5.

Наибольшая частота вращения стола, мин-1

ось А

28

ось С

28

6.

Наибольший крутящий момент, Нм

ось А

1020

ось С

1020

7.

Угол поворота стола, град

А

180 (+90/-90)

С

360

8.

Точность углового позиционирования по осям А, C

(при непрерывном отсчете координат), угл. сек.

±3

9.

Дискретность задания перемещения по осям А, С, мм

0,001

10.

Наибольшее расстояние от торца шпинделя до зеркала планшайбы, мм

603

11.

Наибольшее расстояние от торца шпинделя до оси поворотного стола (ось А), мм

623

12.

Наибольшая масса обрабатываемой детали, кг, не более

500

ШПИНДЕЛЬ

13.

Конус шпинделя

SK 40

14.

Наибольший конус в отверстии инструментальной оправки по ГОСТ25557-82

Морзе 4

15.

Степень точности конуса шпинделя

АТ4

16.

Число ступеней частот вращения шпинделя

Регулирование

бесступенчатое

17.

Пределы частот вращения шпинделя , мин -1

0…16000

18.

Номинальный крутящий момент на шпинделе, Н м

53,5

ПЕРЕМЕЩЕНИЯ

19.

Наибольшее программируемое перемещение по координатам, мм

X

700

Y

480

Z

500

20.

Точность позиционирования по осям X, Y, Z, мм

±0,005

21.

Дискретность задания перемещения по осям Х, У, Z, мм

0,001

22.

Число управляемых осей координат

5

23.

Число одновременно управляемых осей координат

5

24.

Наибольшее усилие подачи по координатам X, Y, Z, Н

5000

25.

Диапазон рабочих подач по координатам X, Y, Z, мм/мин

1...15 000

26.

Число ступеней рабочих подач

Регулирование

бесступенчатое

27.

Скорость быстрого перемещения по координатам X, Y, Z, м/мин

15…25

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН

28.

Емкость инструментального магазина, шт.

24

29.

Время смены инструмента, сек

7

30.

Максимальный диаметр инструмента, устанавливаемого в магазине, при длине 200 мм

100

31.

Максимальная длина инструмента, устанавливаемого в шпинделе станка, при Ø 60 мм

250

32.

Наибольшая масса оправки, устанавливаемой в магазине, кг

8

ХАРАКТЕРИСТИКА ЭЛЕКТРООБОРУДОВАНИЯ

33.

Род тока питающей сети

переменный трехфазный

напряжение, В

380+10%

частота, Гц

50+2%

34.

Электродвигатель привода главного движения:

номинальная мощность, кВт

18,5

номинальная частота вращения, мин-1

3300

максимальная частота вращения, мин-1

16 000

35.

Электродвигатель привода подач по координатам X, Y, Z

номинальная мощность, кВт

3,3

номинальная частота вращения, мин-1

3000

36.

Номинальная мощность электродвигателя привода стола (ось А), кВт

1,9

37.

Номинальная мощность электродвигателя привода планшайбы (ось С), кВт

1,9

38.

Номинальная мощность электродвигателя вращения магазина, кВт

0,18

39.

Номинальная мощность электродвигателя подачи СОЖ, кВт

0,18

40.

Номинальная мощность электродвигателя транспортера, кВт

0,55

41.

Номинальная мощность электродвигателя смазочной системы, кВт

0,025

42.

Суммарная мощность установленных на станке электродвигателей, кВт

35

ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА

43.

Габаритные размеры станка, мм, не более (без приставного оборудования)

длина

2500

ширина

2800

высота

2600

44.

Общая площадь станка в плане, (с учетом открытых дверей шкафа, c отдельно стоящим оборудованием), м2

9,8

45.

Масса станка, кг

7500

ХАРАКТЕРИСТИКА СМАЗОЧНОЙ СИСТЕМЫ

46.

Номинальная вместимость бака, дм

3

47.

Номинальное рабочее давление, МПа (кГс/см2)

1,5(15)

48.

Номинальная подача, л/мин

0,15

49.

Допустимые марки масел и смазки

Renеp CGLP-220;

Литол 24 ГОСТ 21150-87;

ЛКС-2 ТУ 3810111015-85

ХАРАКТЕРИСТИКА СИСТЕМЫ УБОРКИ СТРУЖКИ И ОХЛАЖДЕНИЯ

50.

Производительность насоса СОЖ, л/мин

50

51.

Вместимость бака СОЖ, л

125

52.

Вместимость ящика для стружки под транспортер, м3

0,13

53.

Рекомендуемая марка СОЖ

Эмульсол «Росойл-500»

ТУ0258-009-06377289-2000

ХАРАКТЕРИСТИКА ПНЕВМООБОРУДОВАНИЯ

54.

Номинальное рабочее давление сжатого воздуха, МПа

0,4…0,8

55.

Расход воздуха за цикл смены инструмента, л/цикл

20

Комплект поставки
Базовая комплектация:
– станина, салазки, колонна
– шпиндельная бабка
– шпиндель SK 40, 16000 об/мин., 53,5 Нм
– главный двигатель 18,5 кВт фирмы «Siemens» (Германия)
– инструментальный магазин на 24 инструмента
– двухосевой поворотный стол с диаметром планшайбы 500 мм
– шариковые винтовые пары и направляющие качения на оси X, Y, Z
– двигатели на оси X, Y, Z, А, С фирмы «Siemens» (Германия)
– датчики линейных перемещений по осям X, Y, Z (комплект)
– датчики круговых перемещений по осям А и С (комплект)
– пневмосистема
– система смазки
– ленточный стружкоуборочный транспортер с ящиком для стружки
– ограждение зоны резания «кабинетного» типа
– комплект клиновых опор
– система ЧПУ «Sinumerik – 840DSL и комплектные электроприводы фирмы «Siemens» (Германия)
– электрошкаф с электрооборудованием
– комплект стандартных принадлежностей
– комплект запасных частей
– комплект технической документации
– упаковка под полиэтиленовый чехол

Поставляется заказчику по спецификации к договору (контракту) за отдельную плату:
-Пистолет СОЖ с отдельным насосом
-Стружкоуборочный транспортер с ящиком для стружки
-Ручной пульт MiniBHG
