800V Фрезерно-расточной станок с ЧПУ
НАЗНАЧЕНИЕ:
Предназначен для комплексной обработки деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.
ОСОБЕННОСТИ:
- Оснащен системой автоматической смены инструмента (АСИ) и числовым программным управлением (ЧПУ);
- Возможность оснащения поворотным столом для четырех- и пяти- координатной обработки;
- Возможность оснащения щупами для измерения детали и инструмента;
- Возможность оснащения различными инструментальными магазинами;
- Возможность черновой обработки крупногабаритных деталей.
Предназначен для комплексной обработки деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.
ОСОБЕННОСТИ:
- Оснащен системой автоматической смены инструмента (АСИ) и числовым программным управлением (ЧПУ);
- Возможность оснащения поворотным столом для четырех- и пяти- координатной обработки;
- Возможность оснащения щупами для измерения детали и инструмента;
- Возможность оснащения различными инструментальными магазинами;
- Возможность черновой обработки крупногабаритных деталей.
Технические характеристики
ПАРАМЕТР | ЗНАЧЕНИЕ |
---|---|
СТОЛ | |
Размер рабочей поверхности стола, мм. | 800 х 1600 |
Расстояние от торца шпинделя до стола, мм. | 1130 |
Масса заготовки, кг. | 800 |
ШПИНДЕЛЬ | |
Конус шпинделя | SK 40 (DIN 69871) |
Количество скоростей вращения шпинделя | бесступенчатое регулирование |
Диапазон частот вращения шпинделя, об./мин. | 0 - 8000 |
Номинальный крутящий момент на шпинделе, Нм | 95,5 |

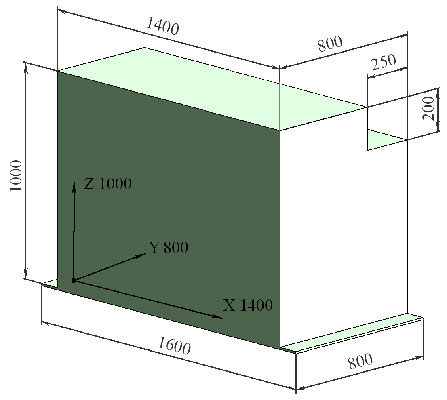

ПЕРЕМЕЩЕНИЯ | |
Наибольшее продольное перемещение по оси Х, мм. | 1400 (стол) |
Наибольшее поперечное перемещение по оси Y, мм. | 800 (стол) |
Наибольшее вертикальное перемещение по оси Z, мм. | 1000 (шпиндельная бабка) |
Точность позиционирования, мм. | 0,01 |
Количество управляемых координат | 4 / 5 |
Диапазон рабочих подач по осям Х, Y, Z, мм/мин | 1 - 15000 |
Скорость быстрых перемещений по осям Х, Y, Z, м/мин | 15 - 25 |
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН | |
Количество гнезд в инструментальном магазине, шт. | 20 |
Время смены инструмента, сек. | 7 |
Наибольший диаметр инструмента, устанавливаемого в магазине, мм. | 125 (80 без пропуска гнезд) |
Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм. | 250 |
Наибольшая масса оправки, устанавливаемой в магазине, кг. | 10 |
ЭЛЕКТРООБОРУДОВАНИЕ | |
Система ЧПУ | Siemens Sinumerik 802D |
Мощность привода главного движения, кВт | 15 |
Установленная суммарная мощность, кВт | 40 |
Напряжение питания, В | 380 |
ПРОЧИЕ ХАРАКТЕРИСТИКИ | |
Габаритные размеры (LxBxH), мм. | 3460 х 4300 х 3690 |
Общая площадь станка в плане, кв.м. | 14,6 |
Масса, кг. | 9200 |
