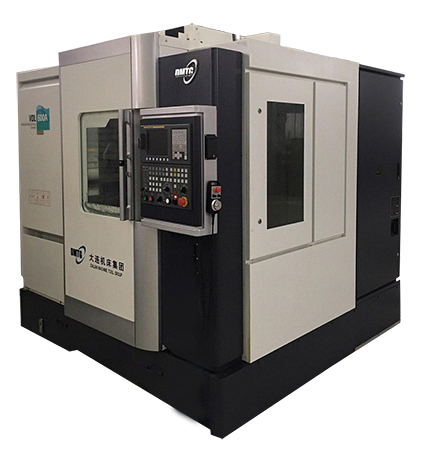

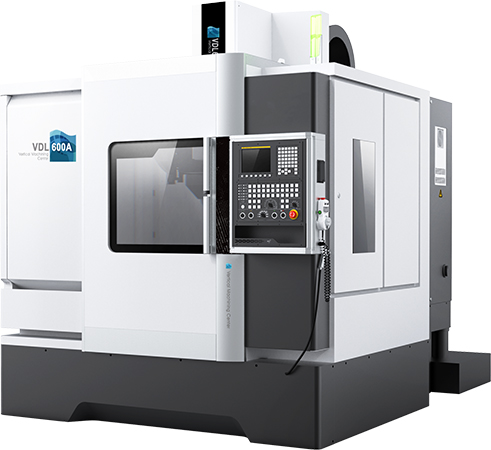

VDL600A Вертикальный фрезерный обрабатывающий центр

НАЗНАЧЕНИЕ:

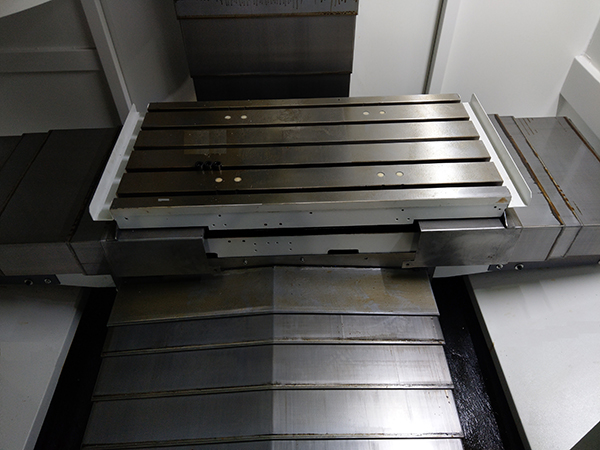

Высокопроизводительный и точный вертикальный фрезерный обрабатывающий центр с ЧПУ модели VDL600A со столом 800х420 мм. предназначен для обработки заготовок из стали, чугуна, цветных металлов и сплавов в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм. Станок может быть использован как для единичного, так и для серийного производства среднегабаритных деталей.

ОСОБЕННОСТИ:
- Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений. Высокая жесткость и виброустойчивость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента;

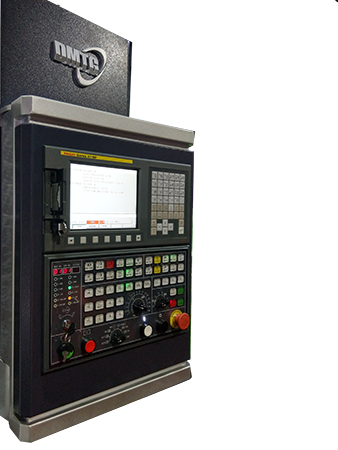

- Применена инновационная система ЧПУ Fanuc 0i MF(5), которая идеально подходит для управления обработкой деталей сложной формы;
- Использованы современные сервопривод шпинделя Fanuc Beta il 8/10000 и сервоприводы по осям Fanuc Beta iSc 12/3000 (оси X / Y) и iSc 22/3000 (ось Z);
- Мощный высокоточный шпиндель 8000 об./мин., изготовленный по лицензии компании IBAG (Швейцария), установлен на прецизионные подшипники NSK (Япония). Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей;
- «Плавающая» система крепления инструмента предотвращает перегруженность подшипников шпинделя от пневмоцилиндра при смене инструмента и обеспечивает их долгий срок службы;
- Точные линейные направляющие качения с максимальной скоростью перемещений 20 (24) м./мин.;
- Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3;
- Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) серии TAC и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты;
- Мощная чугунная колонна с противовесом шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z;
- Усиленная шпиндельная бабка для достижения максимального качества обработки даже в тяжелых режимах резания;
- Функция жесткого нарезания резьбы;
- Система подачи СОЖ с баком емкостью 160 литров;

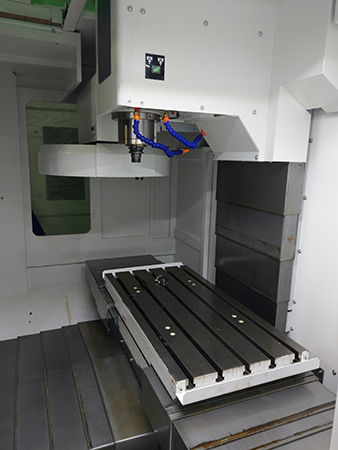

- Полностью закрытая рабочая зона с защитными устройствами, сдвижная фронтальная дверь с бронированным стеклом;
- Система обдува конуса шпинделя при смене инструмента;
- Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки;
- Шнековый транспортер для удаления стружки.

ВЫПУСКАЕТСЯ В ИСПОЛНЕНИЯХ:
- с системой ЧПУ Fanuc 0i MF(1), либо Siemens 828D;
- с высокоскоростным шпинделем до 10000 об./мин.;
- с увеличенной мощностью двигателя шпинделя до 11/15 кВт,
- с инструментальным магазином на 24 инструмента с манипулятором. время смены инструмента 2,5 с., длина инструмента 78 (110) мм.;
- с 4ой осью – поворотным столом, диаметром планшайбы 200 или 250 мм.;
- с системой масляного охлаждения шпинделя (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы).
